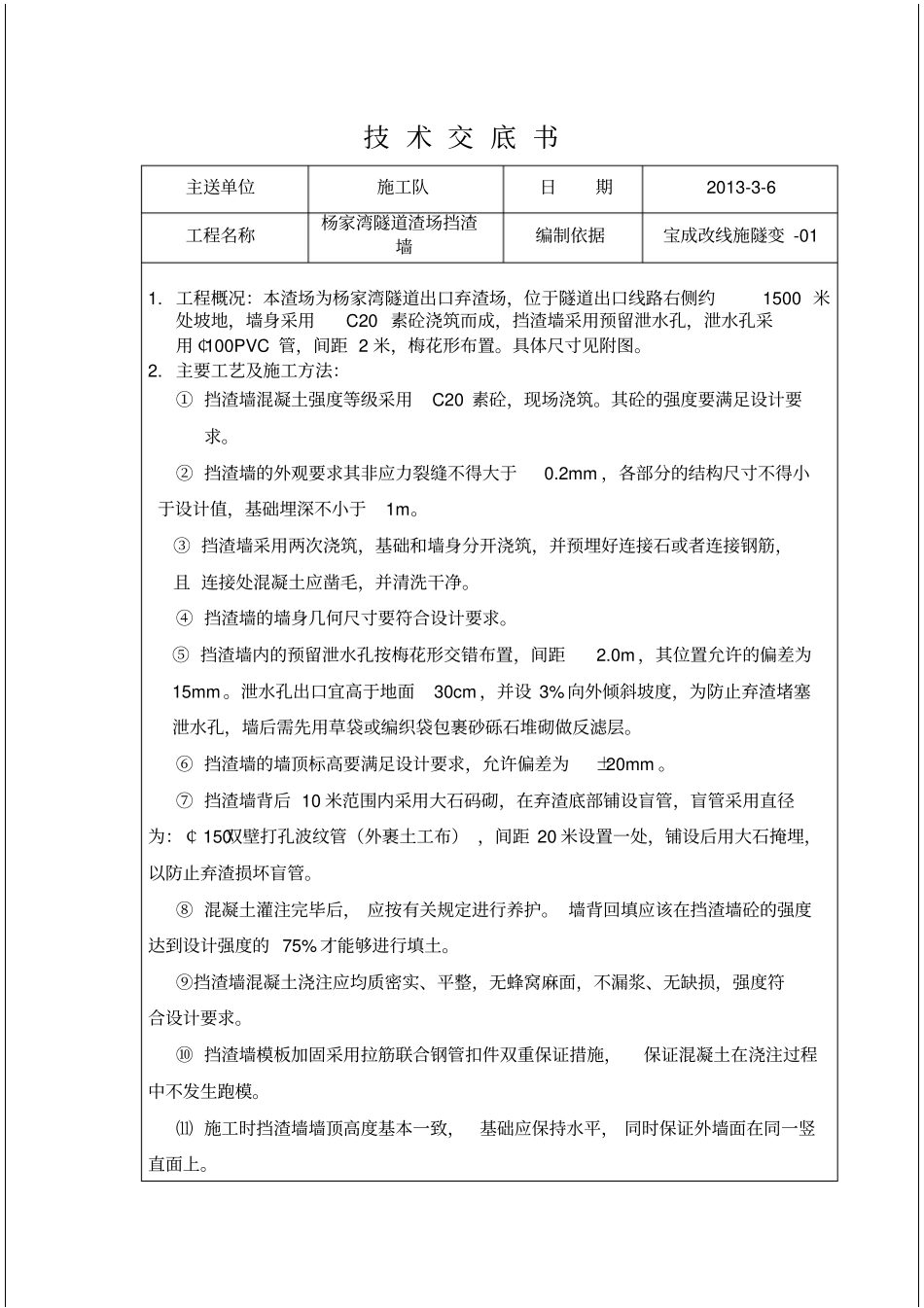

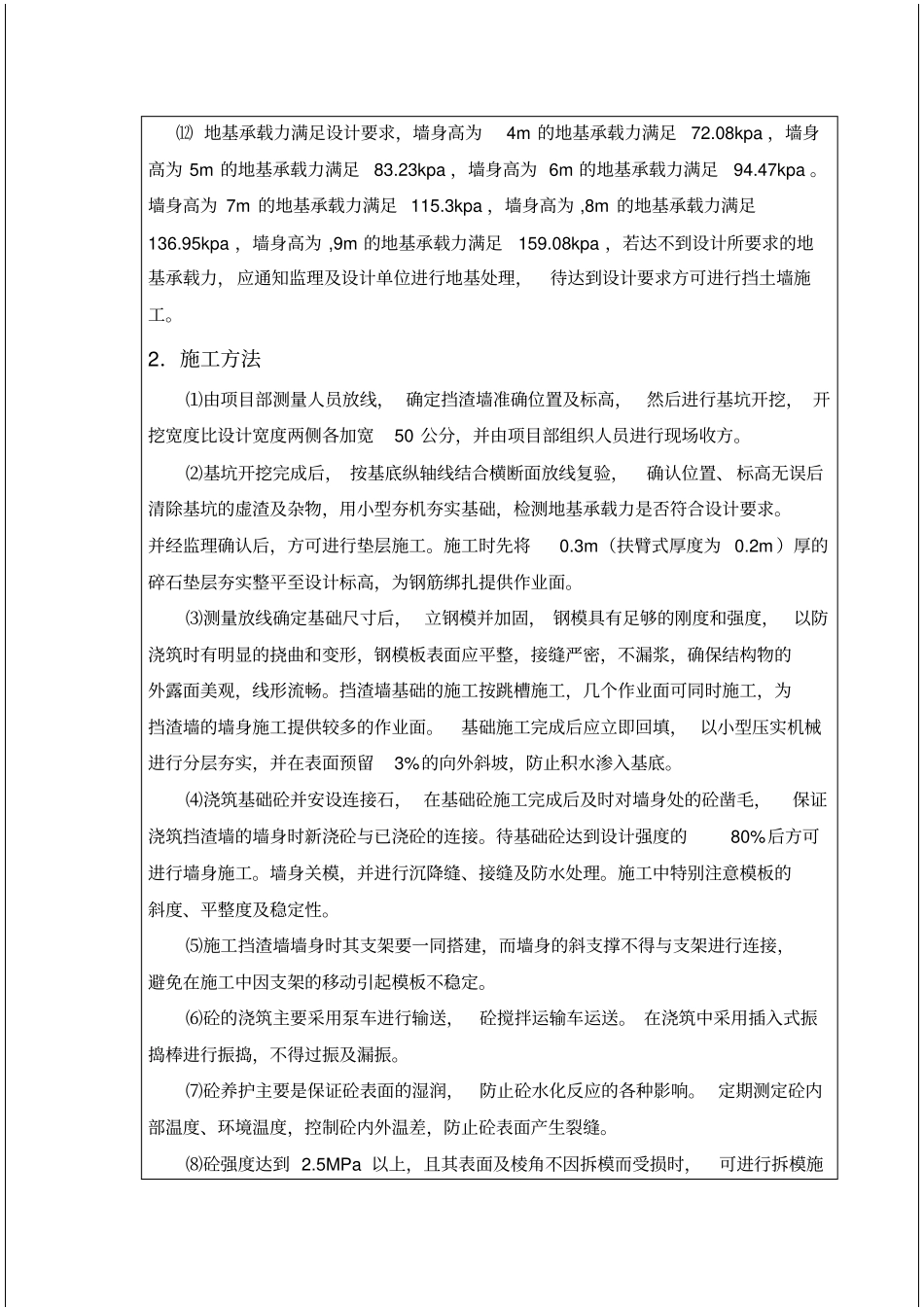

技 术 交 底 书主送单位施工队日期2013-3-6 工程名称杨家湾隧道渣场挡渣墙编制依据宝成改线施隧变 -01 1. 工程概况:本渣场为杨家湾隧道出口弃渣场,位于隧道出口线路右侧约1500 米处坡地,墙身采用C20 素砼浇筑而成,挡渣墙采用预留泄水孔,泄水孔采用¢100PVC 管,间距 2 米,梅花形布置。具体尺寸见附图。2. 主要工艺及施工方法:① 挡渣墙混凝土强度等级采用C20 素砼,现场浇筑。其砼的强度要满足设计要求。② 挡渣墙的外观要求其非应力裂缝不得大于0.2mm ,各部分的结构尺寸不得小于设计值,基础埋深不小于1m。③ 挡渣墙采用两次浇筑,基础和墙身分开浇筑,并预埋好连接石或者连接钢筋,且 连接处混凝土应凿毛,并清洗干净。④ 挡渣墙的墙身几何尺寸要符合设计要求。⑤ 挡渣墙内的预留泄水孔按梅花形交错布置,间距2.0m ,其位置允许的偏差为15mm 。泄水孔出口宜高于地面30cm ,并设 3% 向外倾斜坡度,为防止弃渣堵塞泄水孔,墙后需先用草袋或编织袋包裹砂砾石堆砌做反滤层。⑥ 挡渣墙的墙顶标高要满足设计要求,允许偏差为±20mm 。⑦ 挡渣墙背后 10 米范围内采用大石码砌,在弃渣底部铺设盲管,盲管采用直径为:¢ 150双壁打孔波纹管(外裹土工布) ,间距 20 米设置一处,铺设后用大石掩埋,以防止弃渣损坏盲管。⑧ 混凝土灌注完毕后, 应按有关规定进行养护。 墙背回填应该在挡渣墙砼的强度达到设计强度的 75% 才能够进行填土。⑨挡渣墙混凝土浇注应均质密实、平整,无蜂窝麻面,不漏浆、无缺损,强度符合设计要求。⑩ 挡渣墙模板加固采用拉筋联合钢管扣件双重保证措施,保证混凝土在浇注过程中不发生跑模。⑾ 施工时挡渣墙墙顶高度基本一致,基础应保持水平, 同时保证外墙面在同一竖直面上。⑿ 地基承载力满足设计要求,墙身高为4m 的地基承载力满足72.08kpa ,墙身高为 5m 的地基承载力满足83.23kpa ,墙身高为 6m 的地基承载力满足94.47kpa 。墙身高为 7m 的地基承载力满足 115.3kpa ,墙身高为 ,8m 的地基承载力满足136.95kpa ,墙身高为 ,9m 的地基承载力满足159.08kpa ,若达不到设计所要求的地基承载力,应通知监理及设计单位进行地基处理,待达到设计要求方可进行挡土墙施工。2.施工方法⑴由项目部测量人员放线, 确定挡渣墙准确位置及标高,然后进行基坑开挖, 开挖宽度比设计宽度两侧各加宽50 公分,并由项目部组织人员进行现场收方。⑵基坑开挖完成后,...
