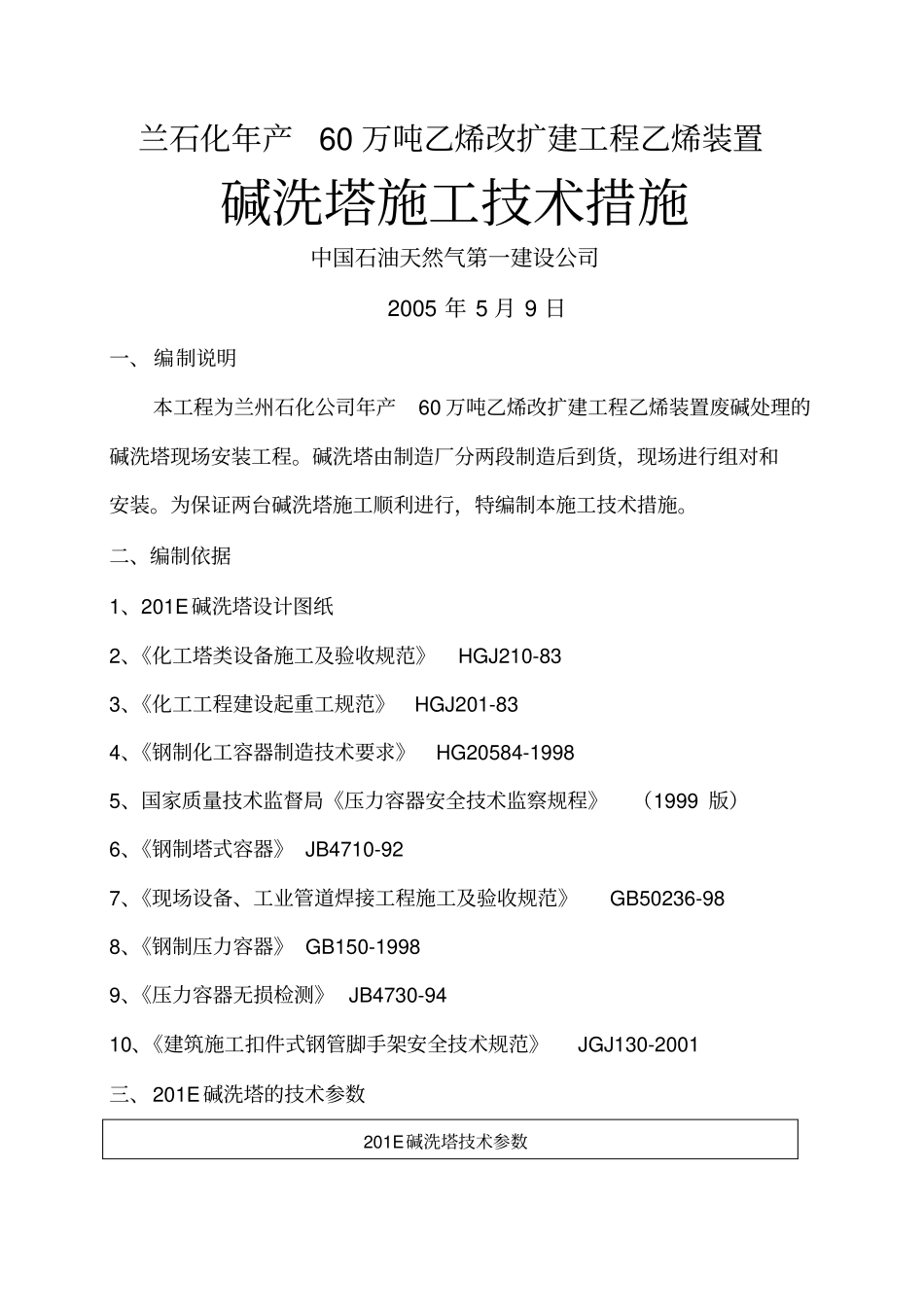

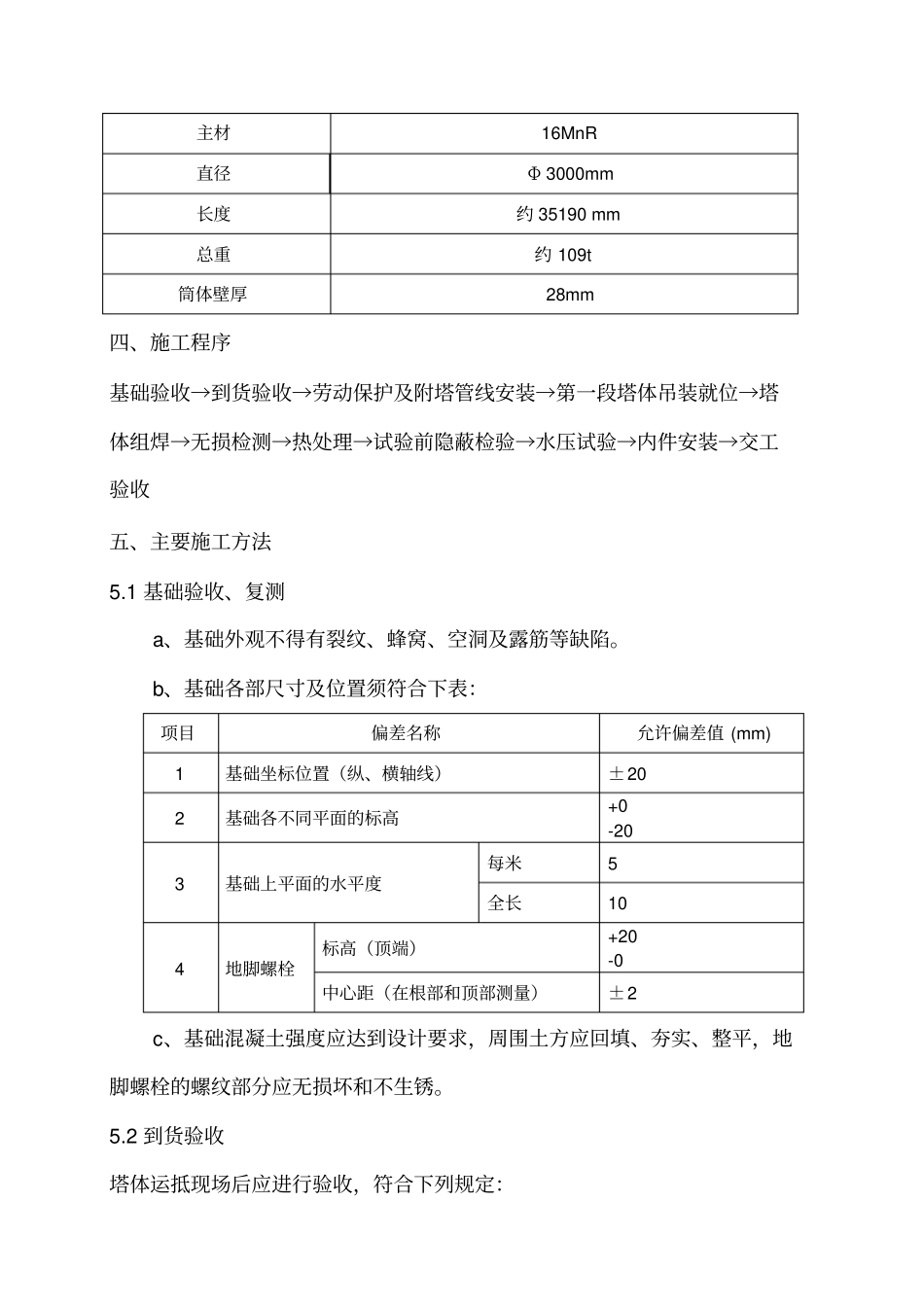

兰石化年产60 万吨乙烯改扩建工程乙烯装置碱洗塔施工技术措施中国石油天然气第一建设公司2005 年 5 月 9 日一、 编制说明本工程为兰州石化公司年产60 万吨乙烯改扩建工程乙烯装置废碱处理的碱洗塔现场安装工程。碱洗塔由制造厂分两段制造后到货，现场进行组对和安装。为保证两台碱洗塔施工顺利进行，特编制本施工技术措施。二、编制依据1、201E碱洗塔设计图纸2、《化工塔类设备施工及验收规范》HGJ210-83 3、《化工工程建设起重工规范》HGJ201-83 4、《钢制化工容器制造技术要求》HG20584-1998 5、国家质量技术监督局《压力容器安全技术监察规程》（1999 版）6、《钢制塔式容器》 JB4710-92 7、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 8、《钢制压力容器》 GB150-1998 9、《压力容器无损检测》 JB4730-94 10、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 三、201E碱洗塔的技术参数201E碱洗塔技术参数主材16MnR 直径Φ 3000mm 长度约 35190 mm 总重约 109t 筒体壁厚28mm 四、施工程序基础验收→到货验收→劳动保护及附塔管线安装→第一段塔体吊装就位→塔体组焊→无损检测→热处理→试验前隐蔽检验→水压试验→内件安装→交工验收五、主要施工方法5.1 基础验收、复测a、基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。b、基础各部尺寸及位置须符合下表：项目偏差名称允许偏差值 (mm) 1 基础坐标位置（纵、横轴线）±20 2 基础各不同平面的标高+0 -20 3 基础上平面的水平度每米5 全长10 4 地脚螺栓标高（顶端）+20 -0 中心距（在根部和顶部测量）±2 c、基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏和不生锈。5.2 到货验收塔体运抵现场后应进行验收，符合下列规定：5.2.1交付安装的塔及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件。5.2.2检查与清点应在有关人员参加下，对照装箱单及图样，按下列项目进行，并应填写“验收、清点记录”。①塔体（或分节）编号、箱数及包装情况；②塔的名称、类别、型号及规格；③塔的外形尺寸及管口方位；④缺件、损坏、变形及锈蚀状况。5.2.3塔应运送至现场的适当地点，并注意放置方向，减少二次搬运，如需在现场停放较长时间，则必须不妨碍交通及其他工程的施工，选择适当支承点垫上；易损件及零星部件应拆除，进行专门保管，管孔、人孔等应封闭；防锈漆脱落之处应补...
