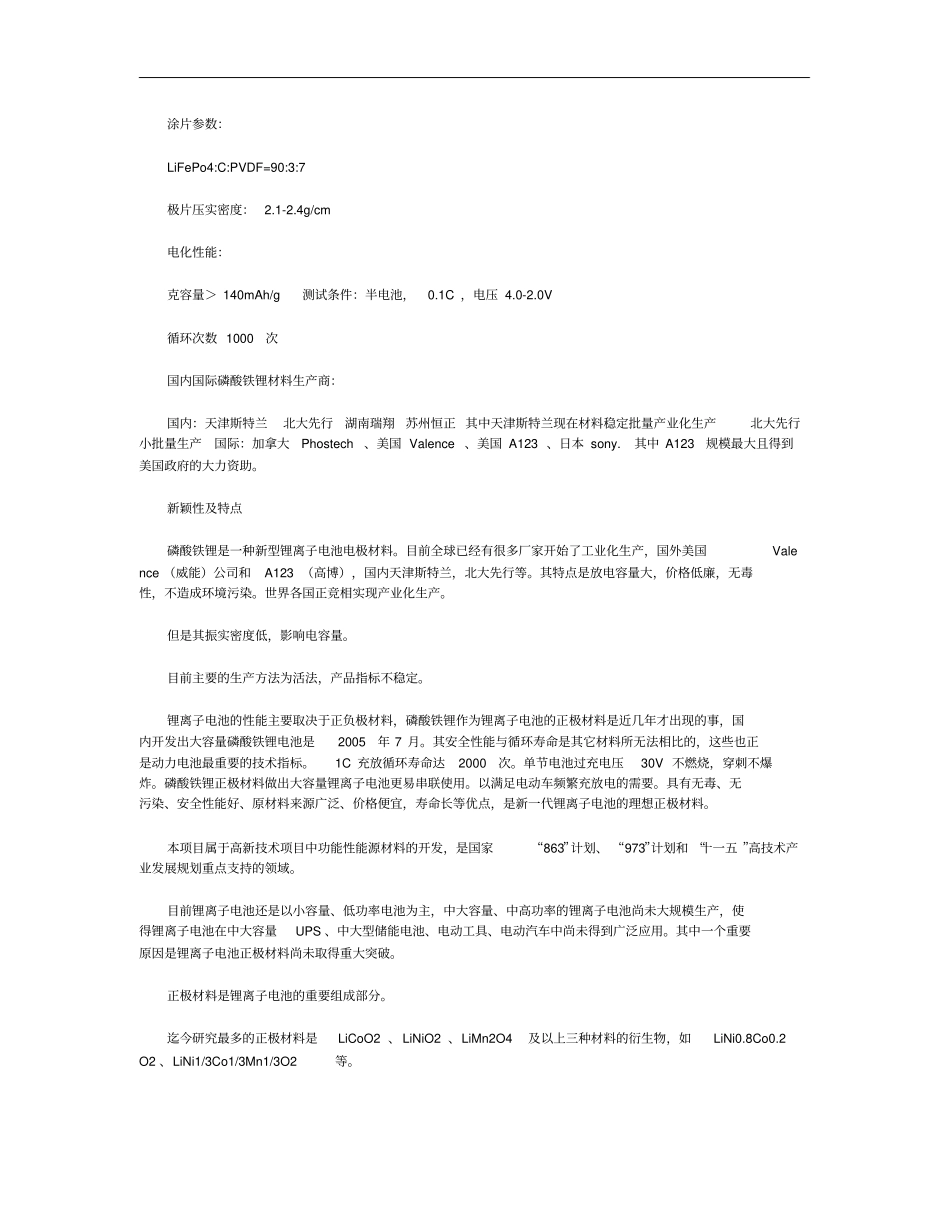

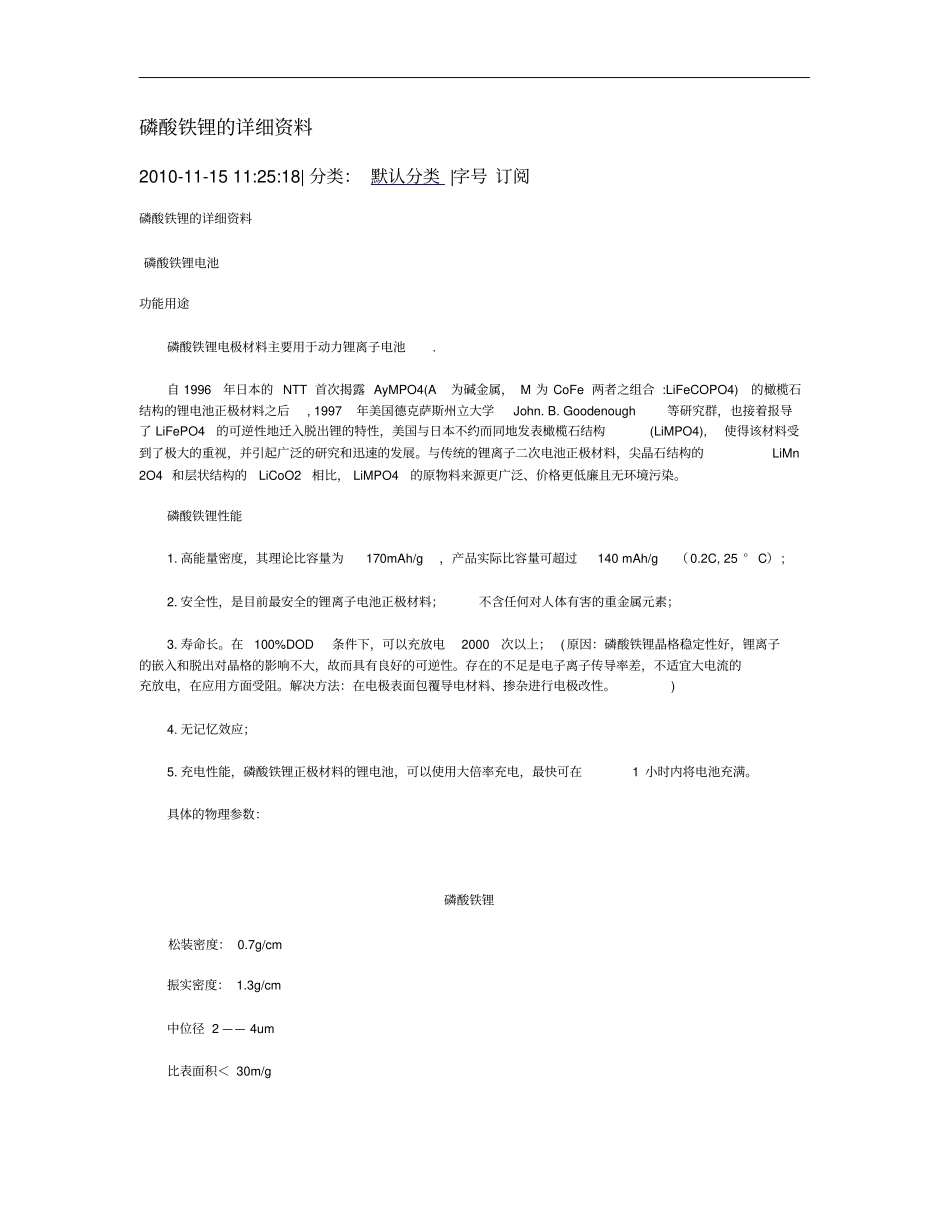

磷酸铁锂的详细资料2010-11-15 11:25:18| 分类: 默认分类 |字号 订阅磷酸铁锂的详细资料磷酸铁锂电池功能用途磷酸铁锂电极材料主要用于动力锂离子电池. 自 1996年日本的 NTT 首次揭露 AyMPO4(A为碱金属, M 为 CoFe 两者之组合 :LiFeCOPO4)的橄榄石结构的锂电池正极材料之后, 1997年美国德克萨斯州立大学John. B. Goodenough等研究群,也接着报导了 LiFePO4的可逆性地迁入脱出锂的特性,美国与日本不约而同地发表橄榄石结构(LiMPO4), 使得该材料受到了极大的重视,并引起广泛的研究和迅速的发展。与传统的锂离子二次电池正极材料,尖晶石结构的LiMn2O4 和层状结构的LiCoO2相比, LiMPO4 的原物料来源更广泛、价格更低廉且无环境污染。磷酸铁锂性能1. 高能量密度,其理论比容量为170mAh/g,产品实际比容量可超过140 mAh/g( 0.2C, 25 °C) ; 2. 安全性,是目前最安全的锂离子电池正极材料;不含任何对人体有害的重金属元素;3. 寿命长。在100%DOD条件下,可以充放电2000次以上; ( 原因:磷酸铁锂晶格稳定性好,锂离子的嵌入和脱出对晶格的影响不大,故而具有良好的可逆性。存在的不足是电子离子传导率差,不适宜大电流的充放电,在应用方面受阻。解决方法:在电极表面包覆导电材料、掺杂进行电极改性。) 4. 无记忆效应;5. 充电性能,磷酸铁锂正极材料的锂电池,可以使用大倍率充电,最快可在1 小时内将电池充满。具体的物理参数:磷酸铁锂松装密度: 0.7g/cm 振实密度: 1.3g/cm 中位径 2 —— 4um 比表面积< 30m/g 涂片参数:LiFePo4:C:PVDF=90:3:7 极片压实密度: 2.1-2.4g/cm 电化性能:克容量> 140mAh/g 测试条件:半电池,0.1C ,电压 4.0-2.0V 循环次数 1000次国内国际磷酸铁锂材料生产商:国内:天津斯特兰北大先行湖南瑞翔苏州恒正 其中天津斯特兰现在材料稳定批量产业化生产北大先行小批量生产国际:加拿大Phostech、美国 Valence 、美国 A123 、日本 sony. 其中 A123规模最大且得到美国政府的大力资助。新颖性及特点磷酸铁锂是一种新型锂离子电池电极材料。目前全球已经有很多厂家开始了工业化生产,国外美国Valence (威能)公司和A123 (高博),国内天津斯特兰,北大先行等。其特点是放电容量大,价格低廉,无毒性,不造成环境污染。世界各国正竞相实现产业化生产。但是其振实密度低,影响电容量。目前主要的生产方法为活法,产品指标不稳定。锂离子电池的...
