热电站120米烟囱施工方案施工组织设计样本

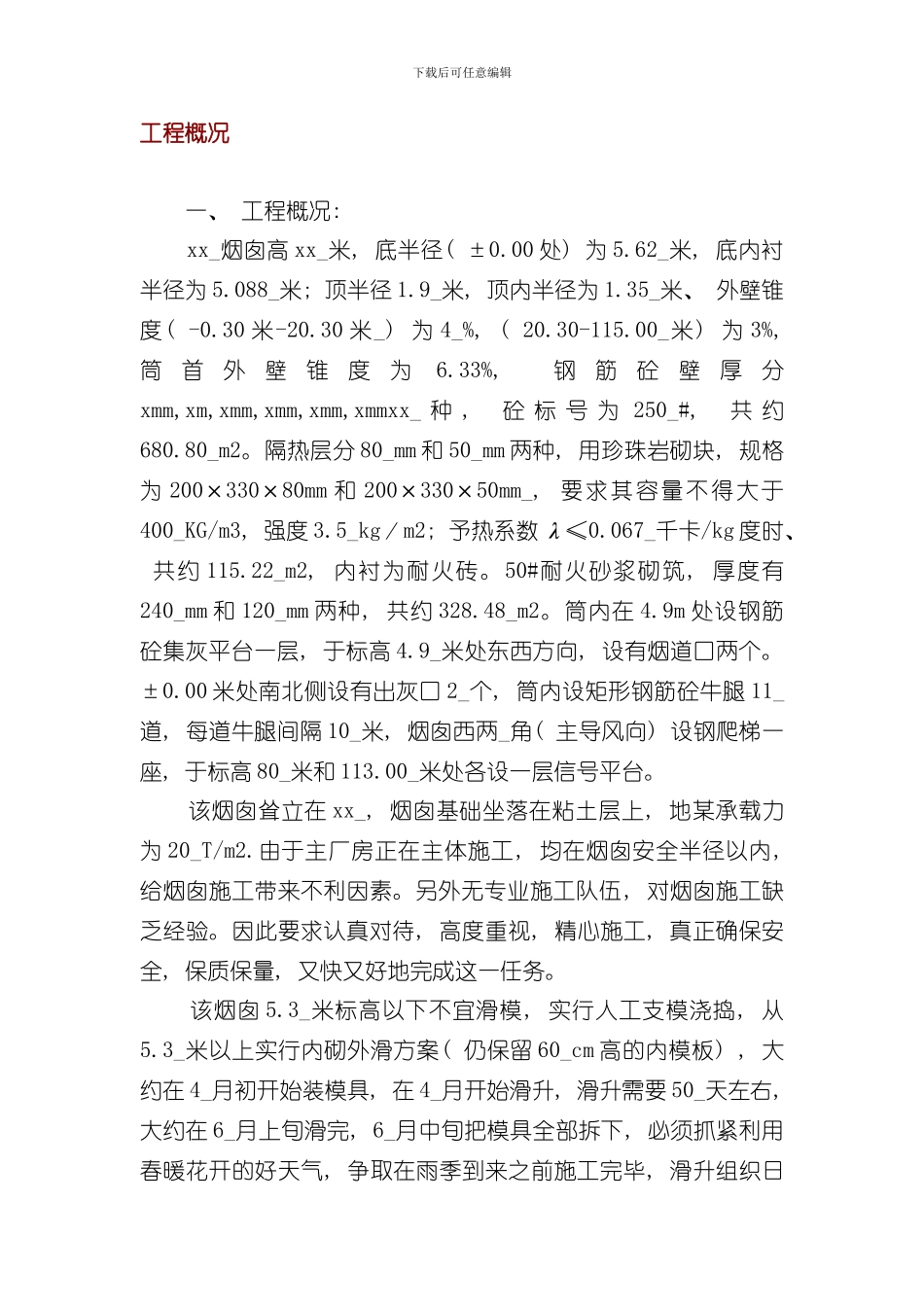

下载后可任意编辑工程概况 一、 工程概况: xx_烟囱高 xx_米, 底半径( ±0.00 处) 为 5.62_米, 底内衬半径为 5.088_米; 顶半径 1.9_米, 顶内半径为 1.35_米、 外壁锥度( -0.30 米-20.30 米_) 为 4_%, ( 20.30-115.00_米) 为 3%, 筒首外壁锥度为6.33%, 钢筋砼壁厚分xmm,xm,xmm,xmm,xmm,xmmxx_ 种 , 砼 标 号 为 250_#, 共 约680.80_m2。隔热层分 80_mm 和 50_mm 两种, 用珍珠岩砌块, 规格为 200×330×80mm 和 200×330×50mm_, 要求其容量不得大于400_KG/m3, 强度 3.5_kg／m2; 予热系数 λ≤0.067_千卡/kg 度时、 共约 115.22_m2, 内衬为耐火砖。50#耐火砂浆砌筑, 厚度有240_mm 和 120_mm 两种, 共约 328.48_m2。筒内在 4.9m 处设钢筋砼集灰平台一层, 于标高 4.9_米处东西方向, 设有烟道口两个。±0.00 米处南北侧设有出灰口 2_个, 筒内设矩形钢筋砼牛腿 11_道, 每道牛腿间隔 10_米, 烟囱西两_角( 主导风向) 设钢爬梯一座, 于标高 80_米和 113.00_米处各设一层信号平台。 该烟囱耸立在 xx_, 烟囱基础坐落在粘土层上, 地某承载力为 20_T/m2.由于主厂房正在主体施工, 均在烟囱安全半径以内, 给烟囱施工带来不利因素。另外无专业施工队伍, 对烟囱施工缺乏经验。因此要求认真对待, 高度重视, 精心施工, 真正确保安全, 保质保量, 又快又好地完成这一任务。 该烟囱 5.3_米标高以下不宜滑模, 实行人工支模浇捣, 从5.3_米以上实行内砌外滑方案( 仍保留 60_cm 高的内模板) , 大约在 4_月初开始装模具, 在 4_月开始滑升, 滑升需要 50_天左右, 大约在 6_月上旬滑完, 6_月中旬把模具全部拆下, 必须抓紧利用春暖花开的好天气, 争取在雨季到来之前施工完毕, 滑升组织日下载后可任意编辑夜二班作业, 估计日滑升速度平均为 2.5_米。平面布置与加工准备 第 2 页 共 12 页 二、 平面布置与加工准备 1.现场机具, 材料布置见F一2图。搅拌站设在烟囱的东侧。设一台JD350强制搅拌机和一台砂浆搅拌机, 水泥在搅拌站南露天放置, 底部搭设木台座, 上用蓬布遮住, 其水泥用量应一次备齐, 其品种要求一致, 均用425＃普硅水泥。砂子、 石子堆放在搅拌机北侧, 其存量应满足二十天的用量, 砖石块堆放在烟囱的西侧, 钢筋与千斤顶杆堆放在烟囱的西南侧, 卷扬机棚搭设在烟囱的西侧成上挑单坡厦棚式, 内设三_台卷扬机、 一_台30马力双筒卷扬...
