焙烧炉筑炉方案样本

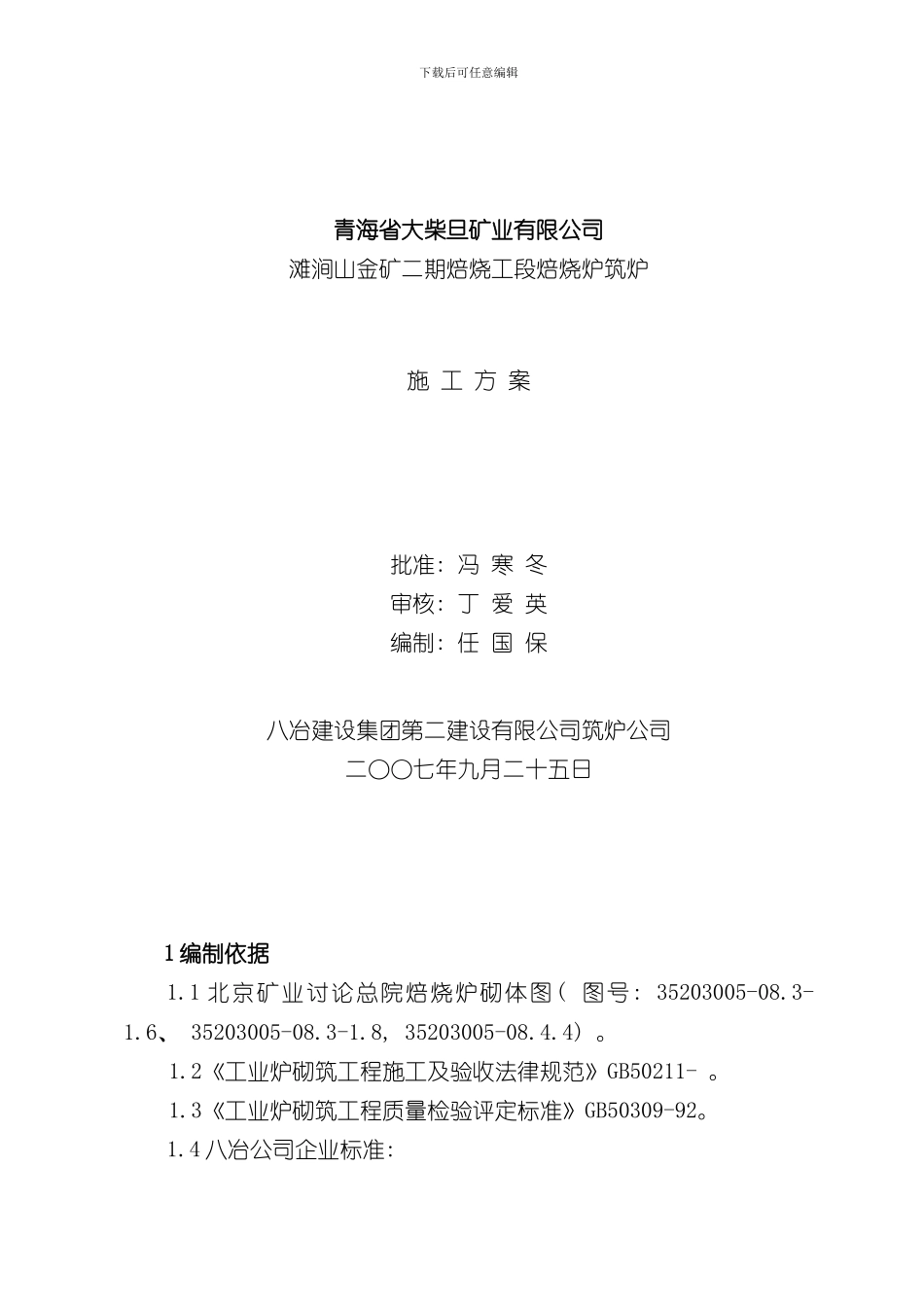

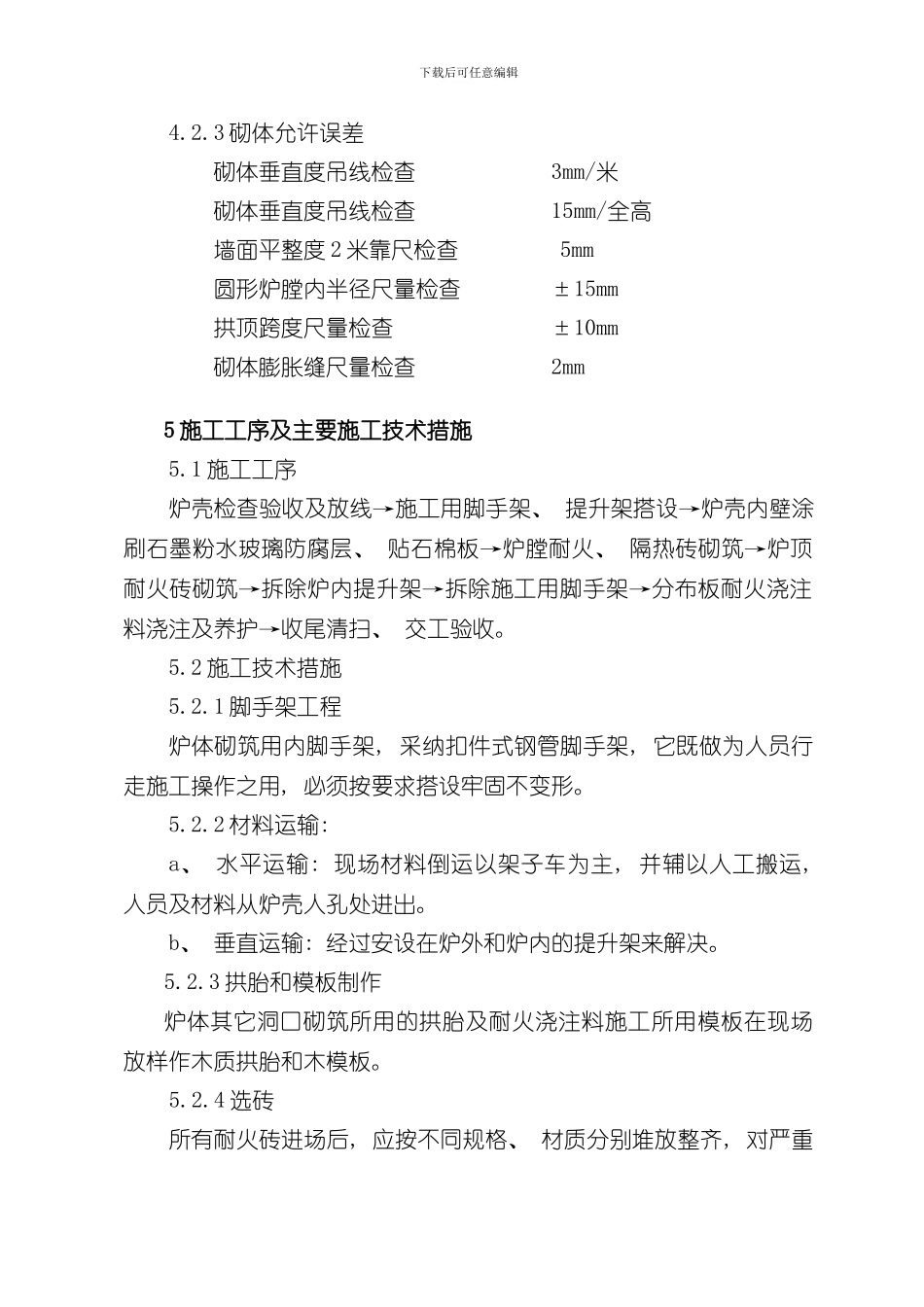

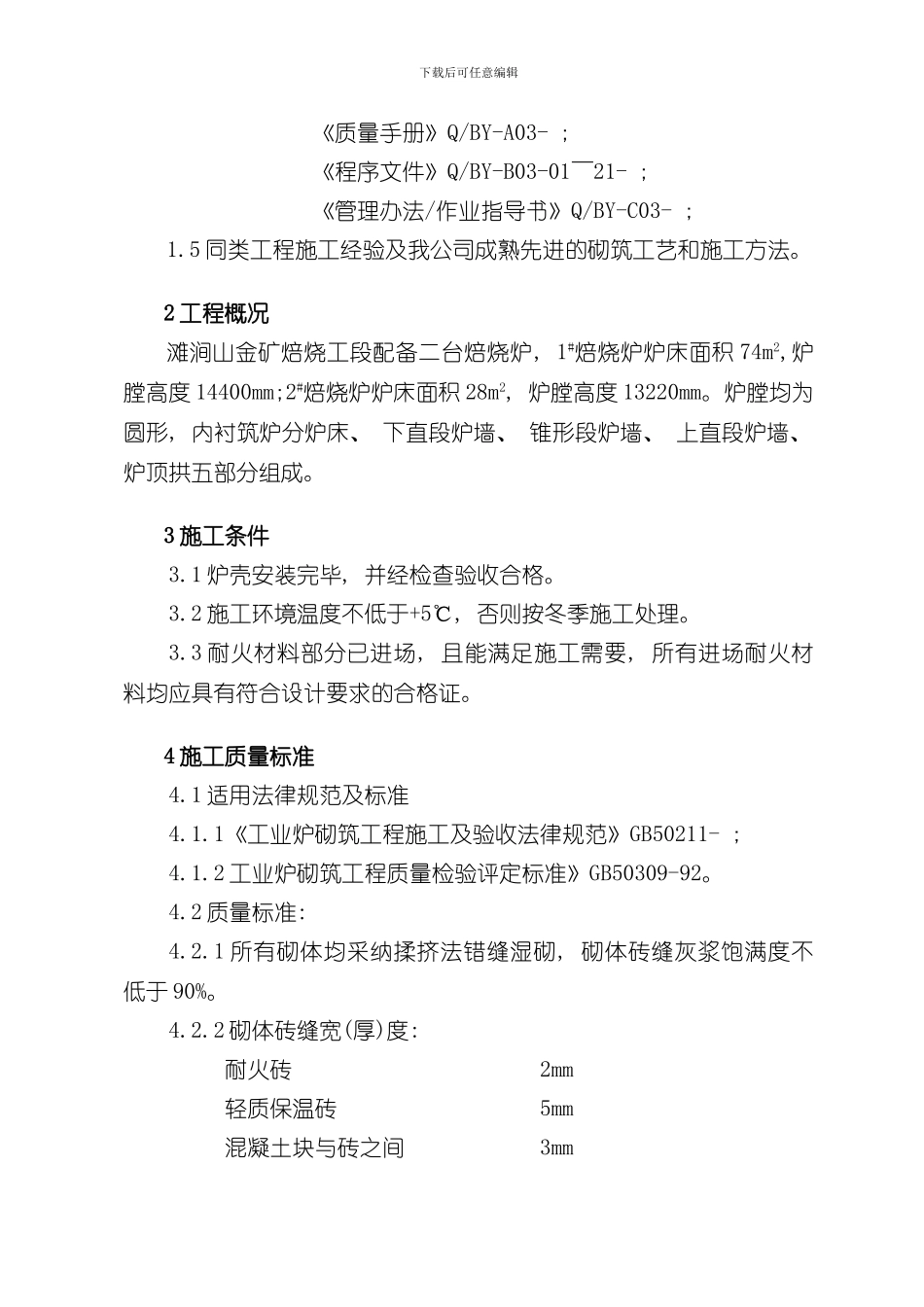

下载后可任意编辑青海省大柴旦矿业有限公司滩涧山金矿二期焙烧工段焙烧炉筑炉施 工 方 案批准: 冯 寒 冬审核: 丁 爱 英编制: 任 国 保八冶建设集团第二建设有限公司筑炉公司二○○七年九月二十五日1 编制依据 1.1 北京矿业讨论总院焙烧炉砌体图( 图号: 35203005-08.3-1.6、 35203005-08.3-1.8, 35203005-08.4.4) 。1.2《工业炉砌筑工程施工及验收法律规范》GB50211- 。1.3《工业炉砌筑工程质量检验评定标准》GB50309-92。1.4 八冶公司企业标准: 下载后可任意编辑《质量手册》Q/BY-A03- ; 《程序文件》Q/BY-B03-01～21- ; 《管理办法/作业指导书》Q/BY-C03- ; 1.5 同类工程施工经验及我公司成熟先进的砌筑工艺和施工方法。2 工程概况滩涧山金矿焙烧工段配备二台焙烧炉, 1#焙烧炉炉床面积 74m2,炉膛高度 14400mm;2#焙烧炉炉床面积 28m2, 炉膛高度 13220mm。炉膛均为圆形, 内衬筑炉分炉床、 下直段炉墙、 锥形段炉墙、 上直段炉墙、 炉顶拱五部分组成。3 施工条件3.1 炉壳安装完毕, 并经检查验收合格。3.2 施工环境温度不低于+5℃, 否则按冬季施工处理。3.3 耐火材料部分已进场, 且能满足施工需要, 所有进场耐火材料均应具有符合设计要求的合格证。4 施工质量标准4.1 适用法律规范及标准4.1.1《工业炉砌筑工程施工及验收法律规范》GB50211- ; 4.1.2 工业炉砌筑工程质量检验评定标准》GB50309-92。4.2 质量标准: 4.2.1 所有砌体均采纳揉挤法错缝湿砌, 砌体砖缝灰浆饱满度不低于 90%。4.2.2 砌体砖缝宽(厚)度: 耐火砖 2mm 轻质保温砖 5mm 混凝土块与砖之间 3mm下载后可任意编辑4.2.3 砌体允许误差砌体垂直度吊线检查 3mm/米砌体垂直度吊线检查 15mm/全高墙面平整度 2 米靠尺检查 5mm圆形炉膛内半径尺量检查 ±15mm拱顶跨度尺量检查 ±10mm砌体膨胀缝尺量检查 2mm5 施工工序及主要施工技术措施5.1 施工工序炉壳检查验收及放线→施工用脚手架、 提升架搭设→炉壳内壁涂刷石墨粉水玻璃防腐层、 贴石棉板→炉膛耐火、 隔热砖砌筑→炉顶耐火砖砌筑→拆除炉内提升架→拆除施工用脚手架→分布板耐火浇注料浇注及养护→收尾清扫、 交工验收。5.2 施工技术措施5.2.1 脚手架工程炉体砌筑用内脚手架, 采纳扣件式钢管脚手架, 它既做为人员行走施工操作之用, 必须按要求搭设牢固不变形。 5.2.2 材料运输: a、 水平运输: 现场材料倒运以架子车为主, 并辅以人工搬运, ...
