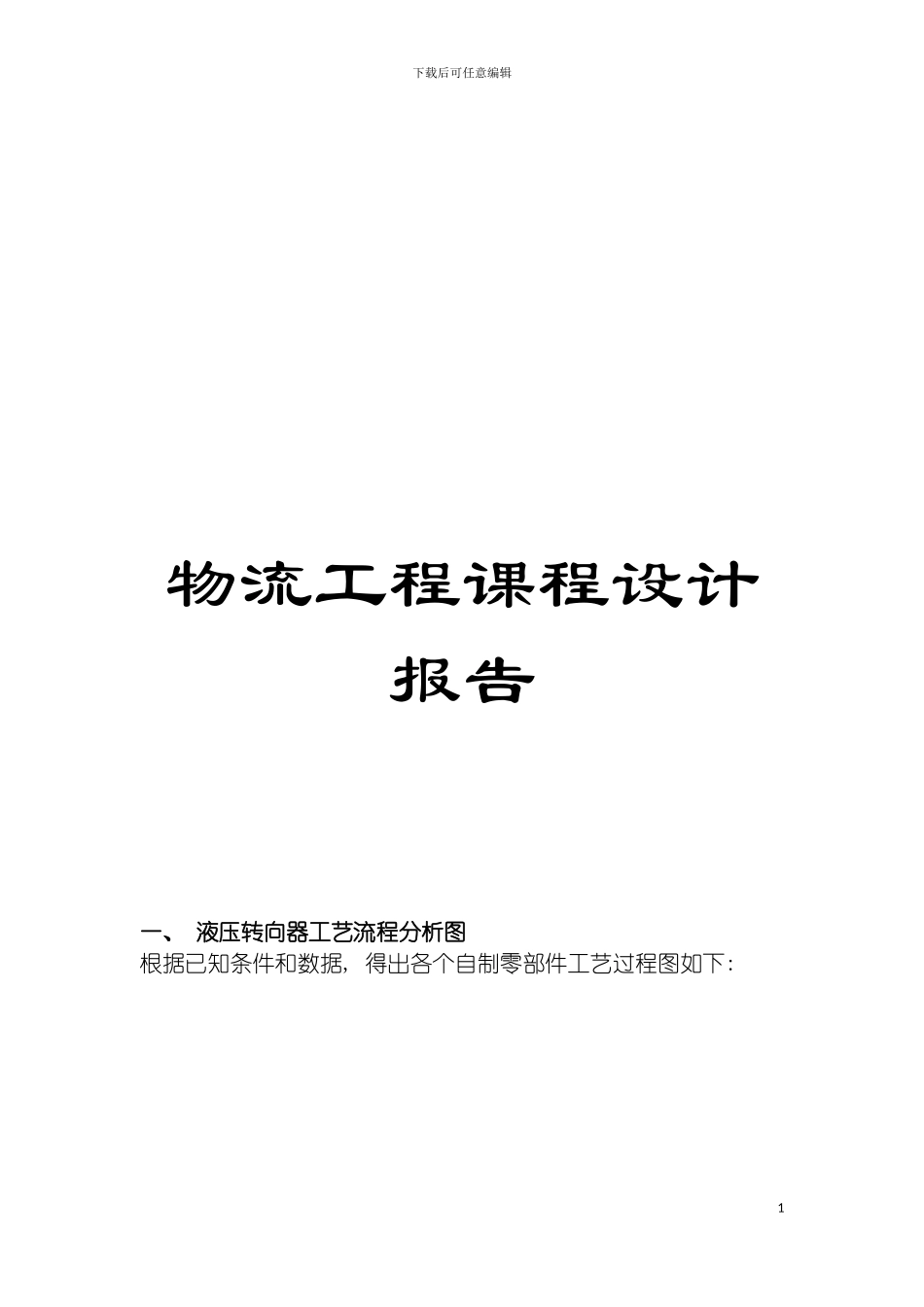

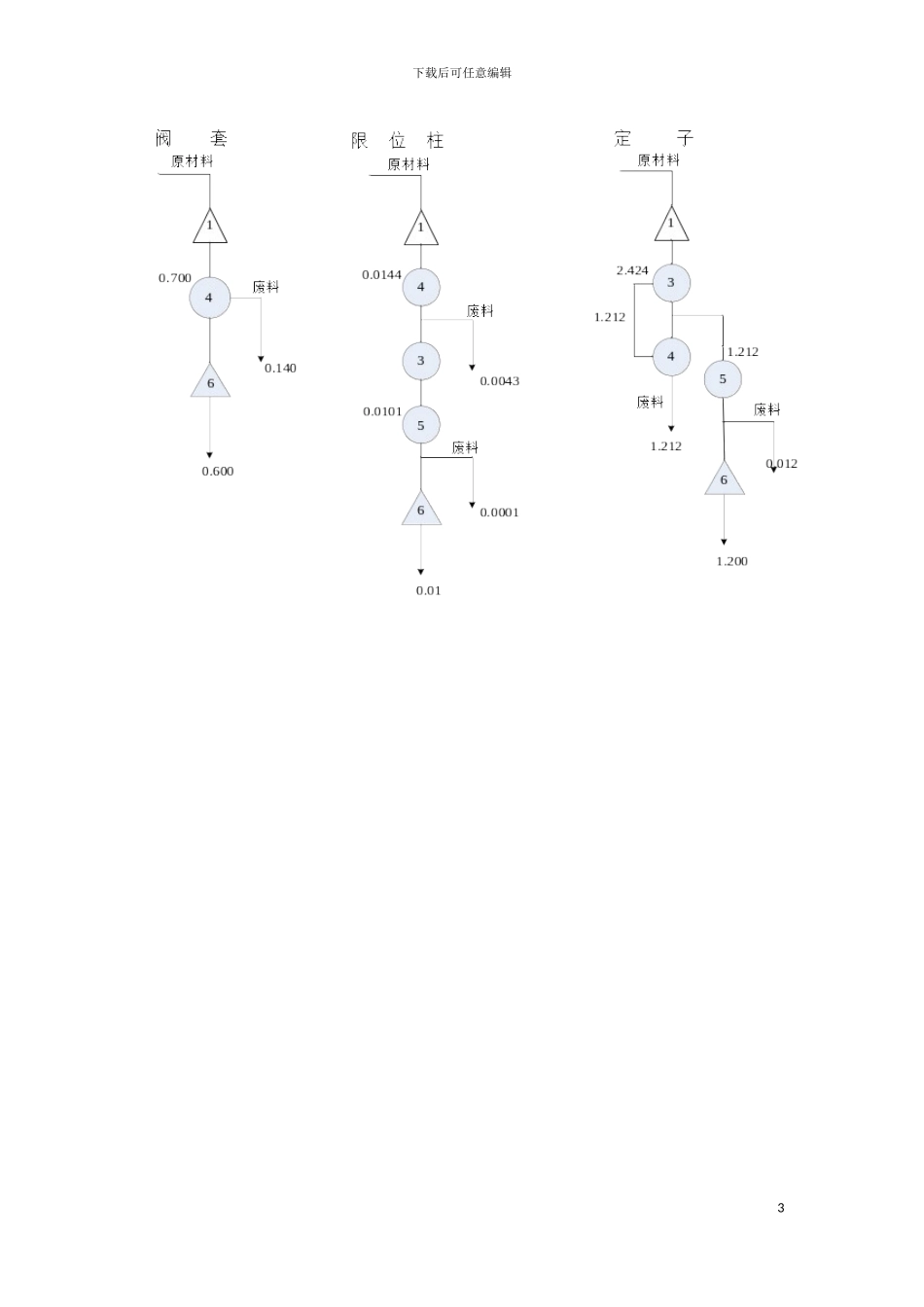

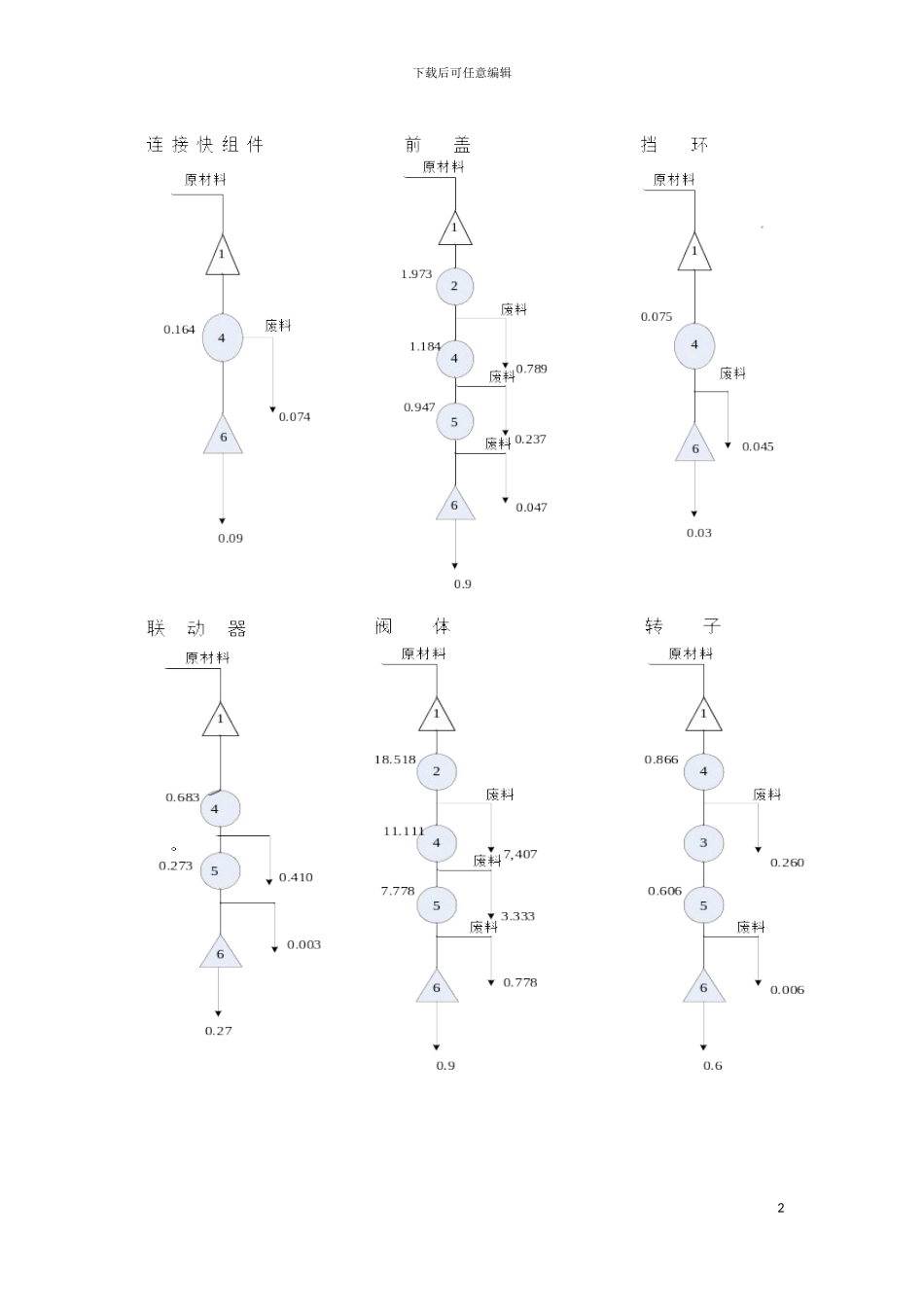

下载后可任意编辑物流工程课程设计报告一、 液压转向器工艺流程分析图根据已知条件和数据, 得出各个自制零部件工艺过程图如下: 1下载后可任意编辑 2下载后可任意编辑3下载后可任意编辑由液压转向器厂的各自制零部件工艺过程和外购件的方式可得该产品总的工艺过程图如下: 4下载后可任意编辑 图 2 液压转向器的总工艺过程图二、 物流强度分析1、 根据对工艺流程的分析得到作业单位之间的物流强度汇总表5下载后可任意编辑如下: 表 1 物流强度汇总表2、 作业单位物流强度分析 由物流强度汇总表, 能够求出物流强度统计图, 并根据物流强度等级划分原则, 可形成物流强度分析表如表 2 所示 6下载后可任意编辑三、 作业单位相互关系分析 根据五六千度分析表可得物流相互关系图, 如图( ) 所示。图 物流相互关系图7下载后可任意编辑 根据液压转向器结构及工艺特点, 液压转向器厂得作业单位的划分有原材料库、 铸造车间、 热处理车间、 机加工车间、 机密车间、 标准件半成品库、 组装车间、 性能试验室、 成品库、 办公服务楼和设备维修车间。1、从物流, 工作流程, 作业性质相似, 使用相同设备, 使用同一场地等一系列因素整理出影响作业单位相互关系的主要因素, 并给出理由编码, 如表( ) 所示: 表 作业单位相互关系影响因素表2、确定各作业单位对之间影响相互关系的因素, 根据工艺流程中各部门的关系以及物流强度等级, 以及跟部门之间是否能够靠近来确定非物流作业相互关系, 如图( ) 所示。8下载后可任意编辑图 非物流关系作业相互关系 3、 根据作业单位物流相关图和非物流相关图的作业单位作业相互关系图, 假定物流与非物流相互关系权重比值为 1: 1, 能够得出综合物流相互关系等级表( 表 ) 和作业单位综合相互关系图( 图 ) 表 作业单位相互综合关系计算表9下载后可任意编辑10下载后可任意编辑图 作业单位综合相互关系图四．作业单位位置相关分析 1、 综合接近程度排序 由于作业单位综合相互关系可得作业单位综合接近程度排序表, 如图( ) 所示。11下载后可任意编辑2、作业单位位置相关图有作业单位综合接近程度排序表, 根据综合相互关系级别高低, 先后确定不同级别作业单位位置, 绘制单位位置的相关图步骤如下: 想找出综合相互关系表中等级为 A 的作业单位对, ( ···) 列出 A 作业单位对及其综合接近程度排序, 综合接近程度最高的是 4; 先把 4 画在中间,...
