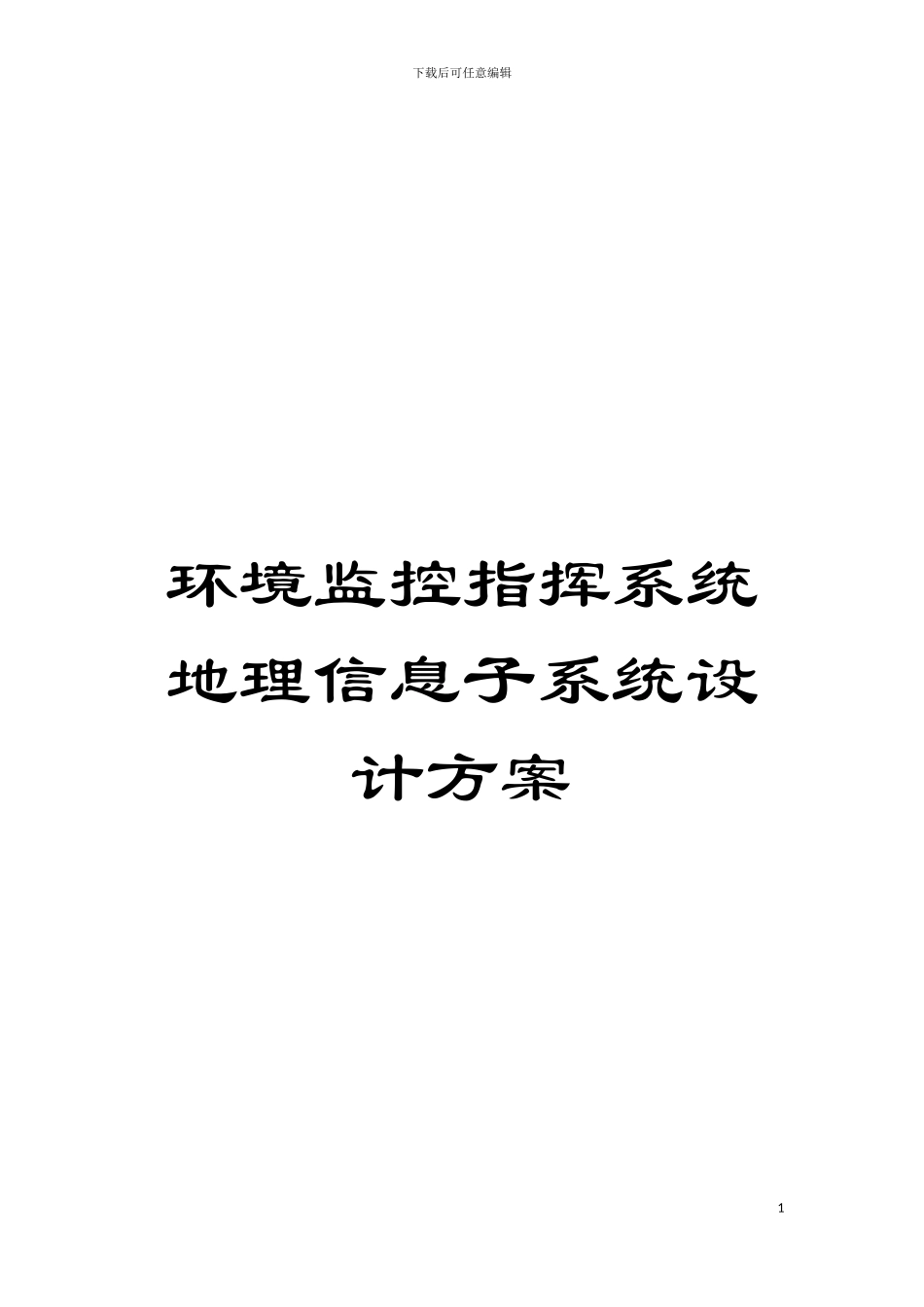

环境监控指挥系统地理信息子系统设计方案模板

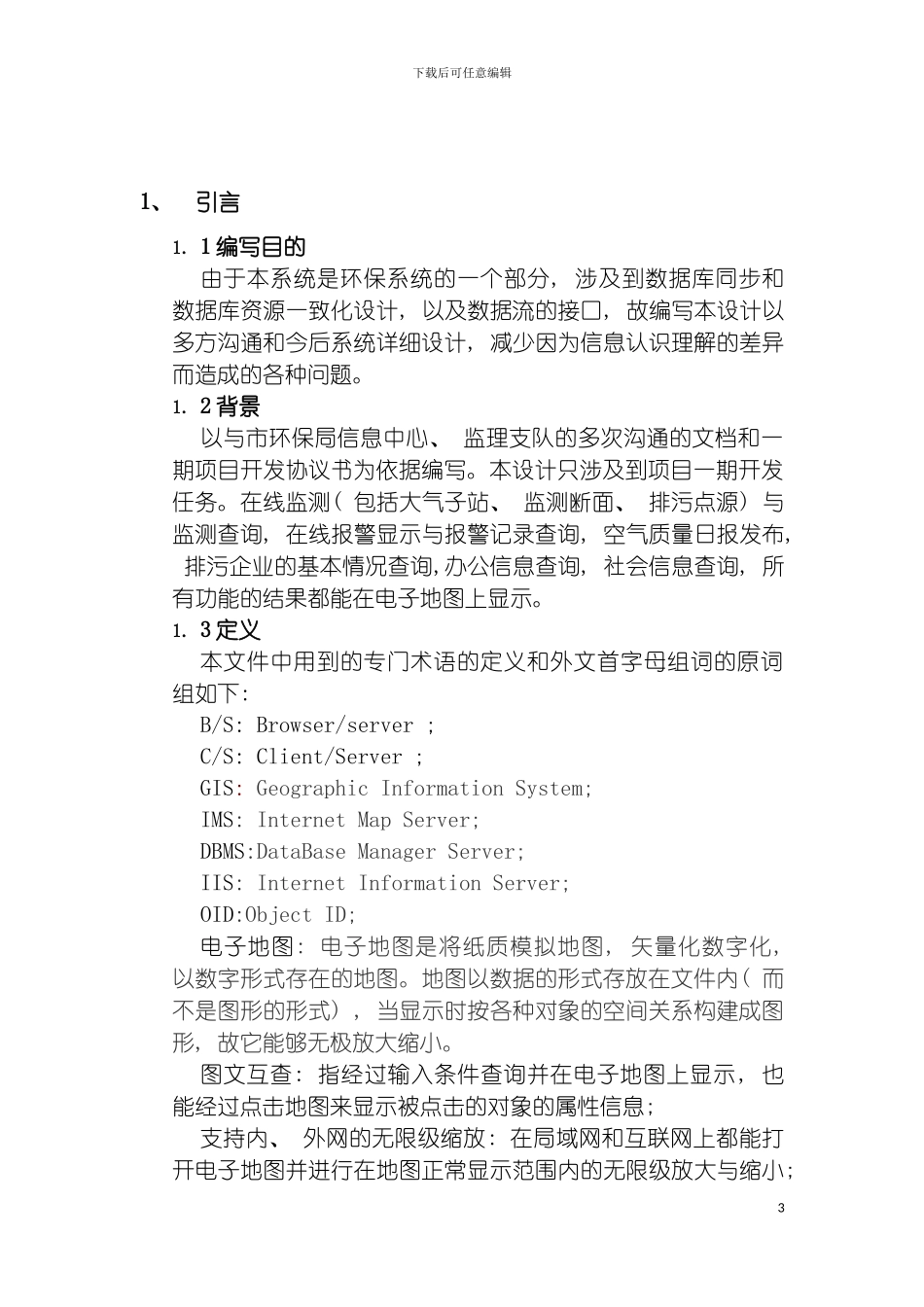

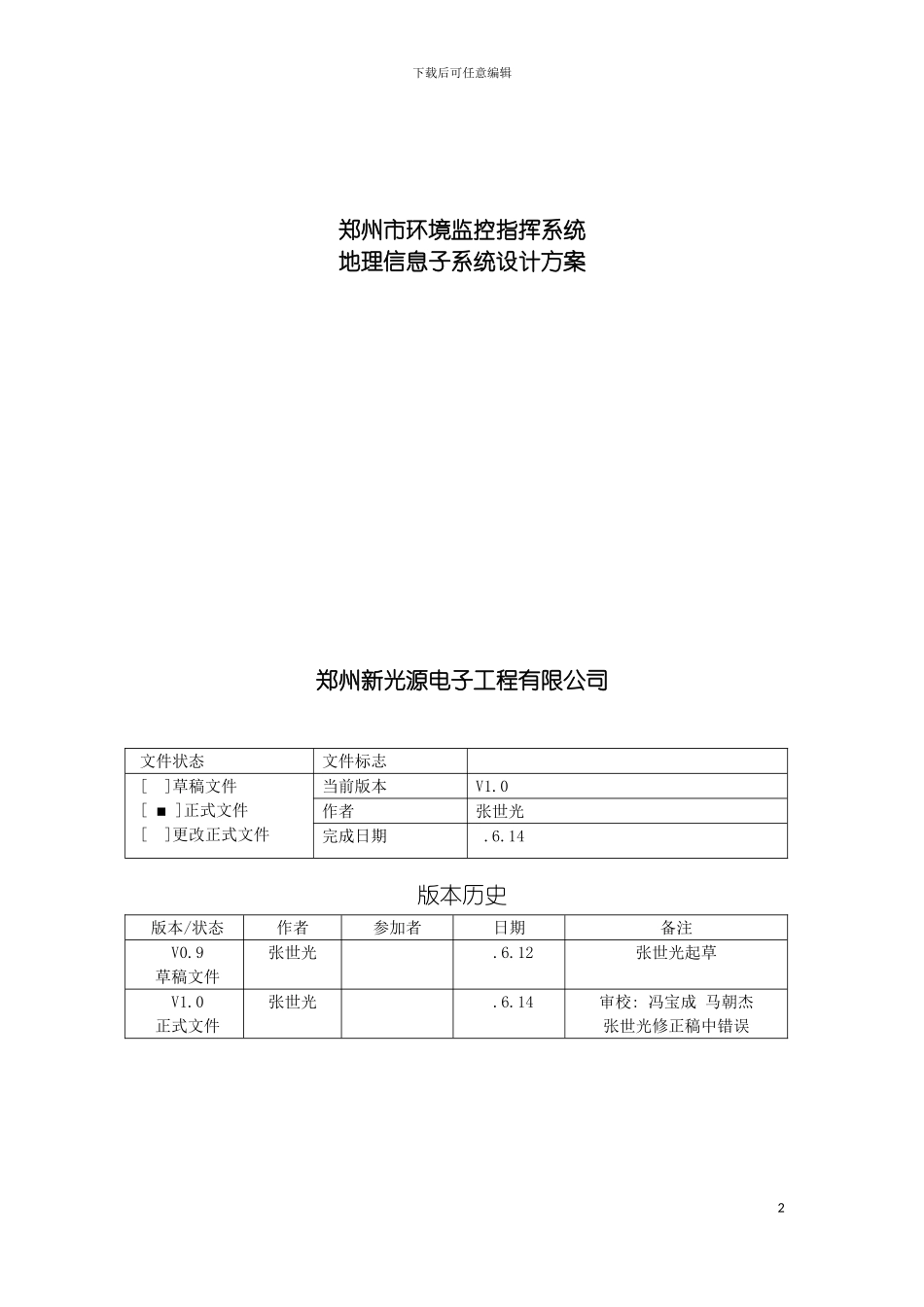

下载后可任意编辑环境监控指挥系统地理信息子系统设计方案1下载后可任意编辑郑州市环境监控指挥系统地理信息子系统设计方案郑州新光源电子工程有限公司文件状态文件标志[ ]草稿文件[ ▪ ]正式文件[ ]更改正式文件当前版本V1.0作者张世光完成日期 .6.14版本历史版本/状态作者参加者日期备注V0.9草稿文件张世光 .6.12张世光起草V1.0正式文件张世光 .6.14审校: 冯宝成 马朝杰张世光修正稿中错误2下载后可任意编辑1、引言1. 1 编写目的由于本系统是环保系统的一个部分, 涉及到数据库同步和数据库资源一致化设计, 以及数据流的接口, 故编写本设计以多方沟通和今后系统详细设计, 减少因为信息认识理解的差异而造成的各种问题。1. 2 背景以与市环保局信息中心、 监理支队的多次沟通的文档和一期项目开发协议书为依据编写。本设计只涉及到项目一期开发任务。在线监测( 包括大气子站、 监测断面、 排污点源) 与监测查询, 在线报警显示与报警记录查询, 空气质量日报发布, 排污企业的基本情况查询,办公信息查询, 社会信息查询, 所有功能的结果都能在电子地图上显示。1. 3 定义本文件中用到的专门术语的定义和外文首字母组词的原词组如下: B/S: Browser/server ; C/S: Client/Server ; GIS: Geographic Information System; IMS: Internet Map Server;DBMS:DataBase Manager Server;IIS: Internet Information Server;OID:Object ID;电子地图: 电子地图是将纸质模拟地图, 矢量化数字化, 以数字形式存在的地图。地图以数据的形式存放在文件内( 而不是图形的形式) , 当显示时按各种对象的空间关系构建成图形, 故它能够无极放大缩小。图文互查: 指经过输入条件查询并在电子地图上显示, 也能经过点击地图来显示被点击的对象的属性信息; 支持内、 外网的无限级缩放: 在局域网和互联网上都能打开电子地图并进行在地图正常显示范围内的无限级放大与缩小;3下载后可任意编辑 污染物因子: 污染物类型, 如废气, 废水。1.4 参考资料1.4.1 郑州市环境保护在线监测系统之地理信息系统( 一期项目) 开发协议书1.4.2 郑州市环境监控指挥系统地理信息子系统需求方案( 监理支队) 2、总体设计2.1 需求规定地理信息系统( GIS) 作为监控指挥系统的一部分, 与其它各个子系统之间有着密不可分的关系。地理信息系统( GIS) 基于 WEB 和 CLIENT 两种方式进行操作。经过登录名和密码根据所拥有的权限, ...
