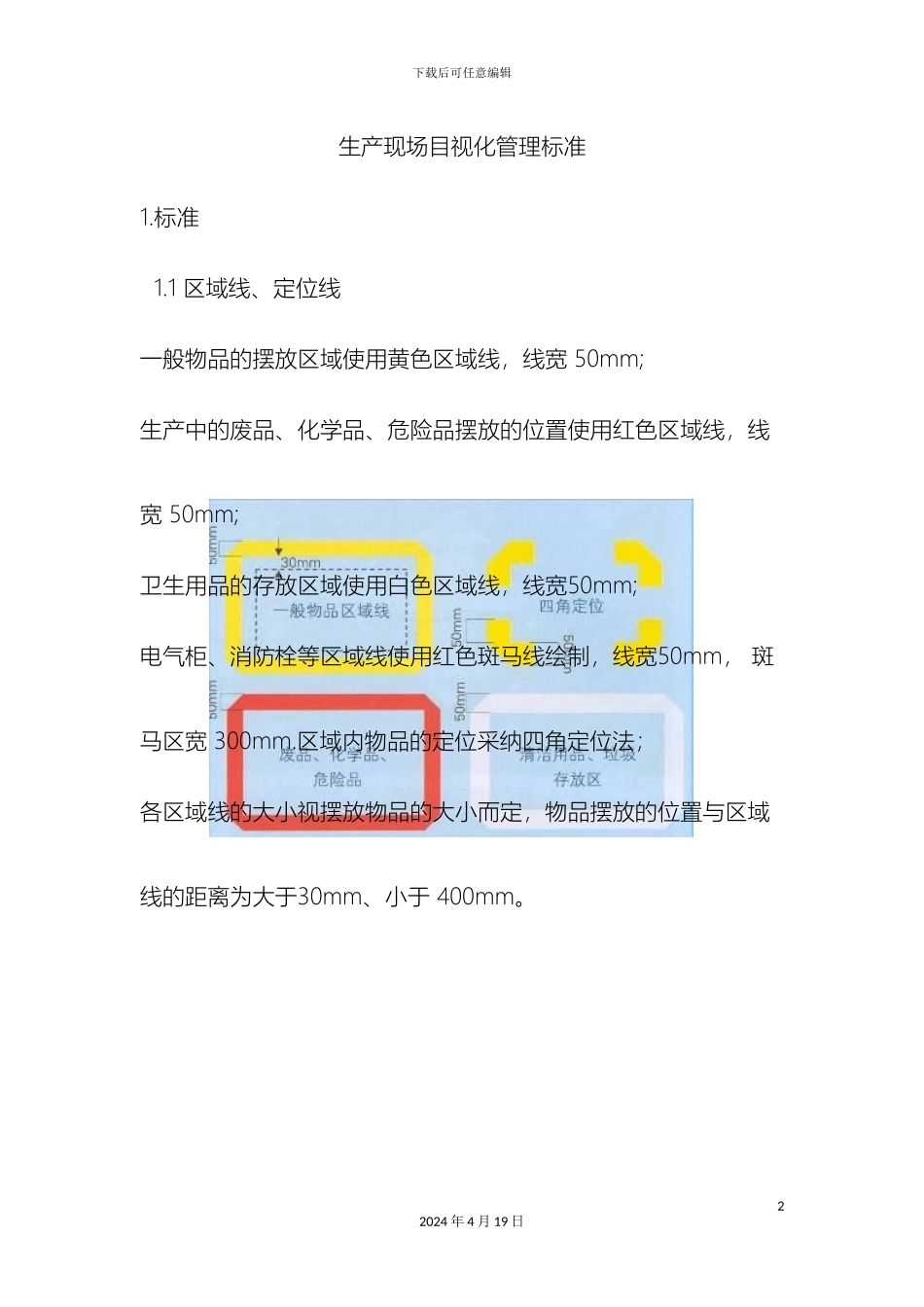

1 区域线、定位线一般物品的摆放区域使用黄色区域线，线宽 50mm;生产中的废品、化学品、危险品摆放的位置使用红色区域线，线宽 50mm;卫生用品的存放区域使用白色区域线，线宽50mm;电气柜、消防栓等区域线使用红色斑马线绘制，线宽50mm， 斑马区宽 300mm
区域内物品的定位采纳四角定位法；各区域线的大小视摆放物品的大小而定，物品摆放的位置与区域线的距离为大于30mm、小于 400mm
22024 年 4 月 19 日下载后可任意编辑区域线可用油漆绘制，亦可使用粘贴色带

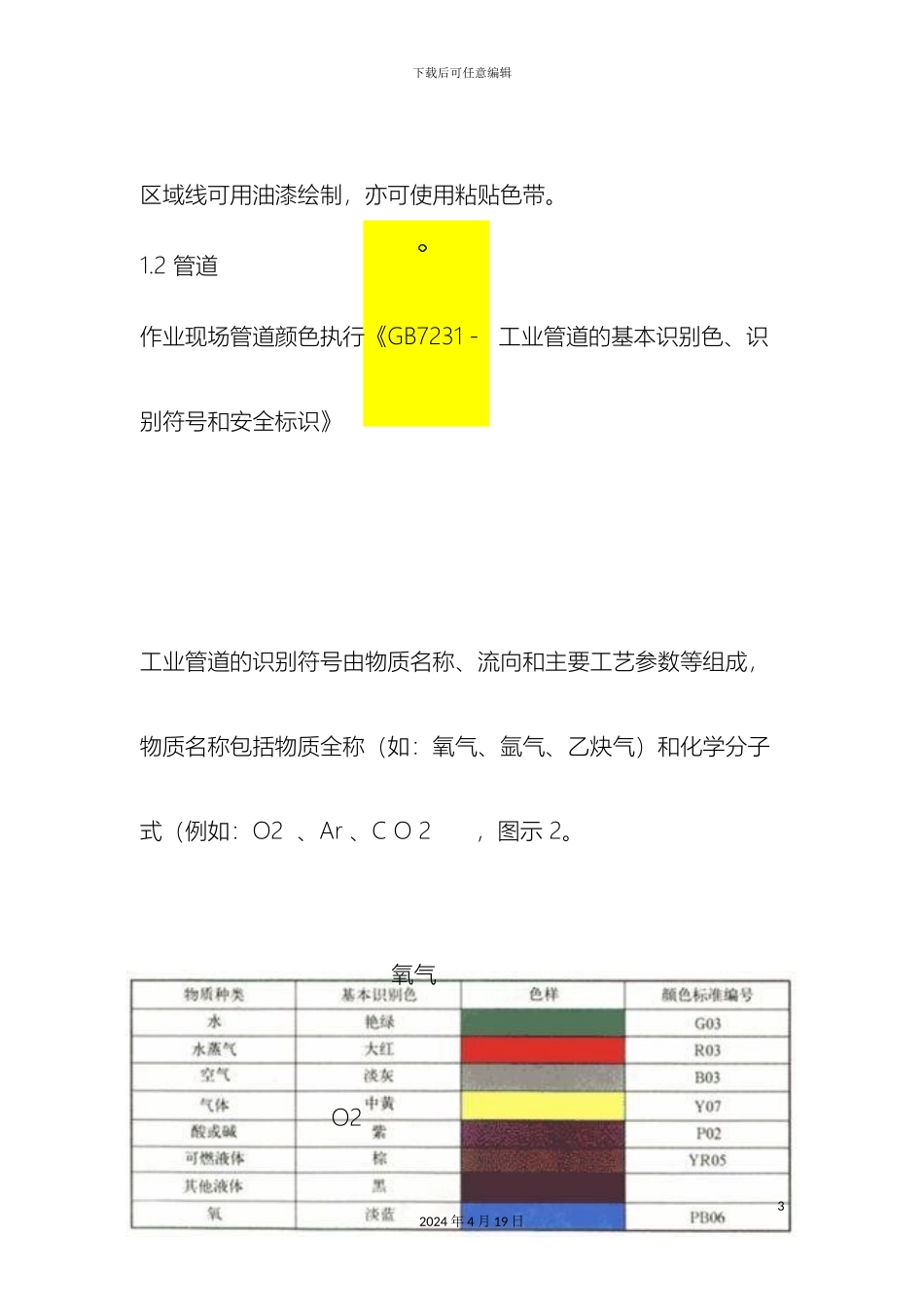

2 管道作业现场管道颜色执行《GB7231－ 工业管道的基本识别色、识别符号和安全标识》工业管道的识别符号由物质名称、流向和主要工艺参数等组成，物质名称包括物质全称（如：氧气、氩气、乙炔气）和化学分子式（例如：O2 、Ar 、C O 2，图示 2
氧气O232024 年 4 月 19 日下载后可任意编辑对于氧气、乙炔管道，在出口端近处管道上涂 150mm 宽黄色，在黄色两侧各涂 25mm 宽黑色的色环或色带
消防专用管道上标识“消防专用”
管道流向按图示3 执行
3 现场颜色42024 年 4 月 19 日下载后可任意编辑现场涂色参见图示
1 作业流程及作业工序标示作业流程和作业工序名称的标示可结合现场具体情况确定
作业工序标示内容要包含工序编码和工序名称
52024 年 4 月 19 日下载后可任意编辑作业流程标示图示62024 年 4 月 19 日下载后可任意编辑工序标示图示72024 年 4 月 19 日下载后可任意编辑2
2 作业指导卡执行技术工程部确定的标准作业卡（图示为车体分厂作业指导卡效果图）
3 工序异常指示看板按班组为单元设置工序异常看板
