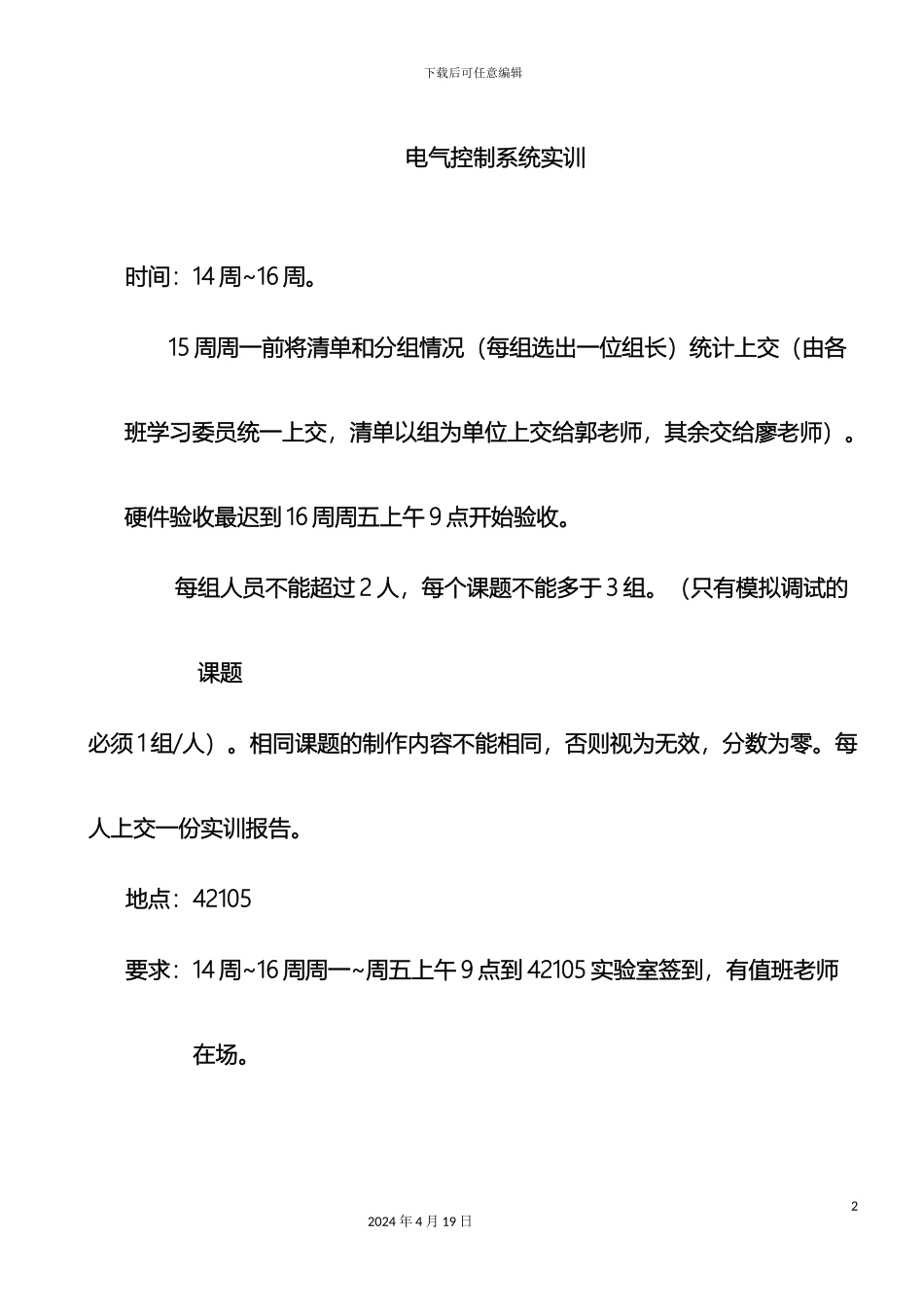

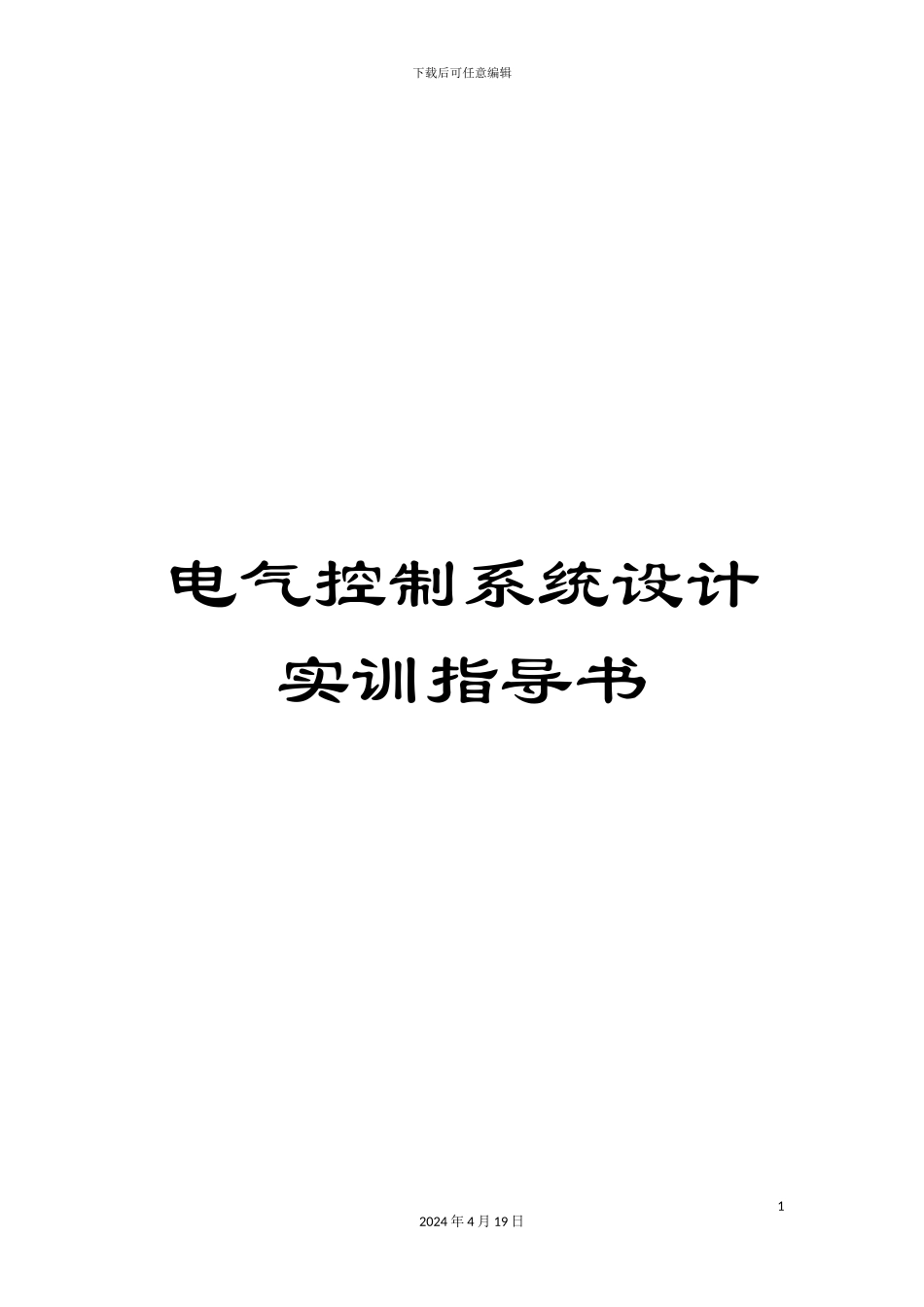

下载后可任意编辑电气控制系统设计实训指导书12024 年 4 月 19 日下载后可任意编辑电气控制系统实训时间：14 周~16 周。15 周周一前将清单和分组情况（每组选出一位组长）统计上交（由各班学习委员统一上交，清单以组为单位上交给郭老师，其余交给廖老师）。硬件验收最迟到 16 周周五上午 9 点开始验收。每组人员不能超过 2 人，每个课题不能多于 3 组。（只有模拟调试的课题必须 1 组/人）。相同课题的制作内容不能相同，否则视为无效，分数为零。每人上交一份实训报告。地点：42105要求：14 周~16 周周一~周五上午 9 点到 42105 实验室签到，有值班老师在场。 22024 年 4 月 19 日下载后可任意编辑实训一 砖头生产线的 PLC 控制（优） 1 人/组一、实训目的 1．掌握按钮、行程开关和接触器等与 PLC 各模块的正确接线； 2．掌握 PLC 编程的设计、调试方法和技巧； 3. 掌握 GX-Developer 软件和 GT-Designer 软件的使用方法。二、实训设备 1.FX2N 系列 PLC 一套； 2.PLC、计算机通讯用连接电缆；32024 年 4 月 19 日下载后可任意编辑 3.计算机（已安装 GX-Developer 和 GT-Designer 软件）。 三、实训内容自己从网上下载砖头生产线视频，根据视频，结合砖头生产线的工作原理和控制要求，设计出一套砖头生产线 PLC 控制系统图，并作出系统的控制模拟实物，实现模拟调试。或自己上网找有关生产线的设备动作视频进行图纸设计，并做出系统的控制模拟实物及调试。四、实训步骤 1.设计出电气原理图（I/O 接线图）； 2.编写梯形图及相关的触摸屏画面；3.除在电脑中进行模拟调试外，还须进行实物调试。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。42024 年 4 月 19 日下载后可任意编辑实训二 交通信号灯控制（优）一、实训目的 1．学习数码管与 PLC 的正确接线； 2．掌握数码管的 PLC 程序编写； 3. 掌握 GX-Developer 软件和 GT-Designer 软件的使用。二、实训设备 1.FX2N 系列 PLC 一套； 2.PLC、计算机通讯用连接电缆； 3.计算机（已安装 GX-Developer 和 GT-Designer 软件）。 三、实训内容根据十字路口的红黄绿交通灯的具体要求，设计出一套交通信号灯控52024 年 4 月 19 日下载后可任意编辑制系统，满足日常生活的需要。要求实现十组不同数据的交通信号灯控制：绿灯要求有闪的动作；数据设定画面必须有密码方可进入，且密码...
