电脑培训学校教员的CAD教学方案模板

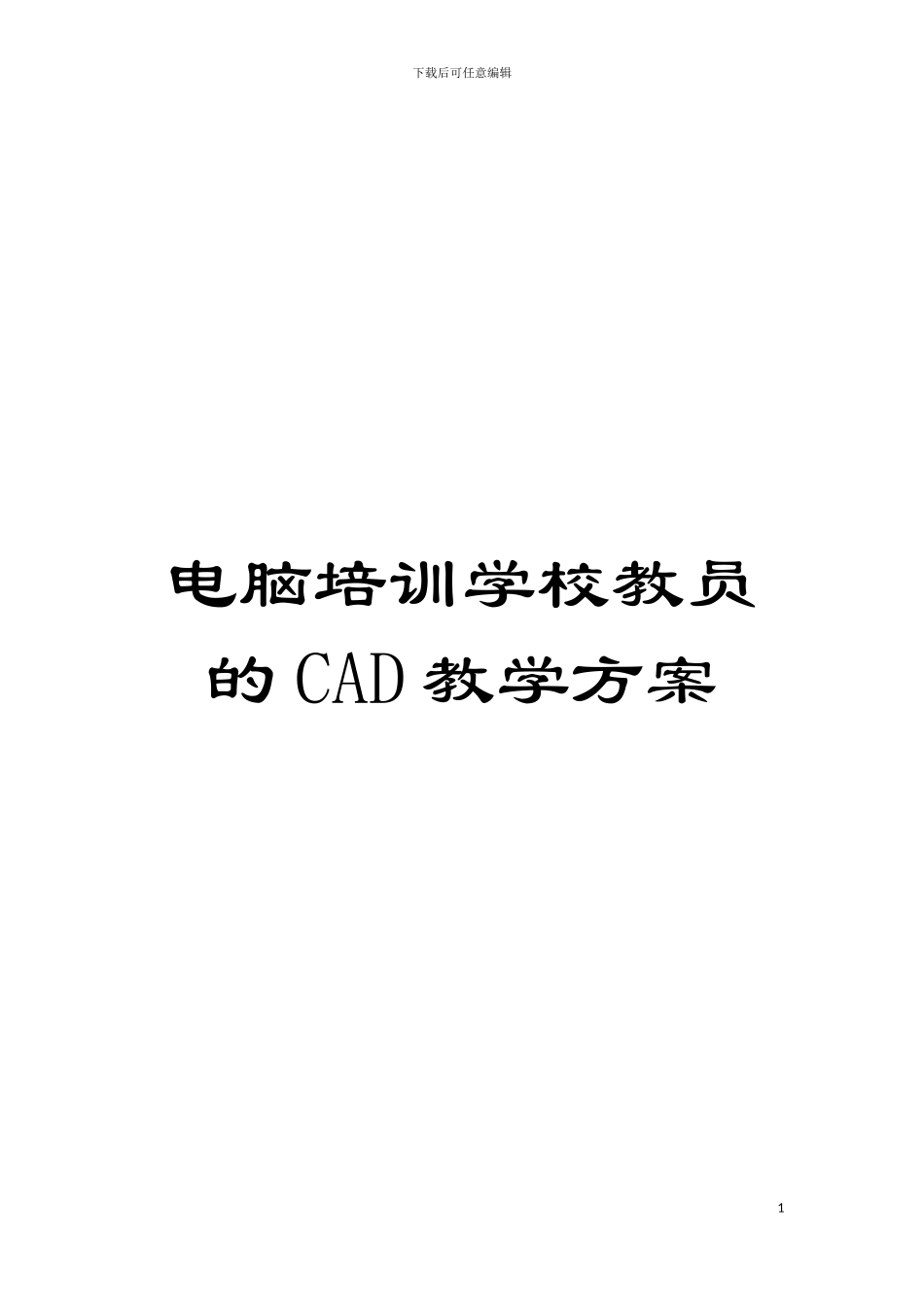

电脑培训学校教员的CAD教学方案模板_第1页
1/31
电脑培训学校教员的CAD教学方案模板_第2页
2/31
电脑培训学校教员的CAD教学方案模板_第3页
3/31

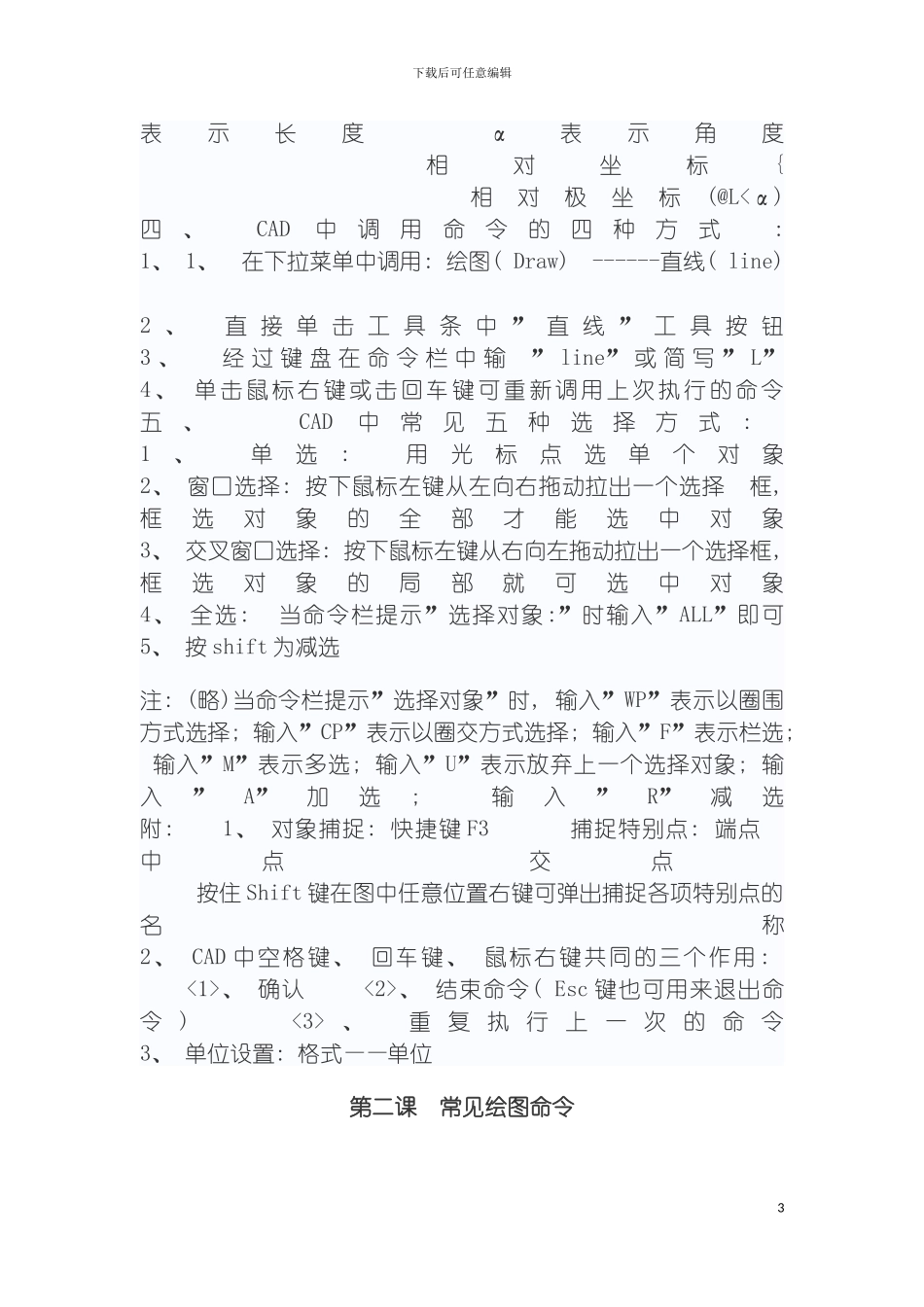

下载后可任意编辑电脑培训学校教员的 CAD 教学方案1下载后可任意编辑第一课 CAD 基本知识第一课 CAD基本知识一、 认识AutoCAD :1、 Auto CAD 英文全称是 Auto computer Aided Desigh(计算机辅助设计), 是由美国 Autodesk 公司开发的一个图形处理软件。2、 特点: 绘图尺寸精确, 主要应用于建筑、 机械、 装饰等行业, 还广泛的应用于气象、 航海、 石油、 化工、 冶金、 服装等领域.二、 认识界面: 1、 标题栏2、 菜单栏3、 对象特性工具栏4、 标谁工具栏5、 绘图工具栏6、 修改工具栏7、 坐标系8、 模型/布局选项9、 命令行10、 状态栏11、 辅助按扭12、 绘图区注: 1、 坐标在以后的三维绘图中作用很大, 但在平面绘图中仅作为指明 作图的方向( X 、 Y 方向) 视图——显示——UCS 图标2、 自定义——TO 找出工具栏等3、 工具——选项 能够设置光标大小、 背景色、 重置等三 、 CAD中 的 平 面 图 形 定 位 和 度 量: CAD 中 图 形 的 定 位 和 度 量 是 经 过 坐 标 来 实 现 的 绝 对 直 角 坐 标 ( X, Y) 绝对坐标{ 绝对极坐标(L<α)坐标输入方式{ 相对直角坐标( @X,Y) 注: L2下载后可任意编辑表示长度 α表示角度 相对坐标{ 相对极坐标(@L<α)四、 CAD中调用命令的四种方式 :1、 1、 在下拉菜单中调用: 绘图( Draw) ------直线( line) 2 、 直 接 单 击 工 具 条 中 ” 直 线 ” 工 具 按 钮3 、 经 过 键 盘 在 命 令 栏 中 输 ” line” 或 简 写 ” L”4、 单击鼠标右键或击回车键可重新调用上次执行的命令五、 CAD中常见五种选择方式: 1、 单选: 用光标点选单个对象2、 窗口选择: 按下鼠标左键从左向右拖动拉出一个选择 框, 框选对象的全部才能选中对象3、 交叉窗口选择: 按下鼠标左键从右向左拖动拉出一个选择框, 框选对象的局部就可选中对象4、 全选: 当命令栏提示”选择对象:”时输入”ALL”即可5、 按 shift 为减选注: (略)当命令栏提示”选择对象”时, 输入”WP”表示以圈围方式选择; 输入”CP”表示以圈交方式选择; 输入”F”表示栏选; 输入”M”表示多选; 输入”U”表示放弃上一个选择对象; 输入”A”加选; 输入”R”减选附: 1、 对象捕捉: 快捷键 F3 捕捉特别点: 端点 中点 交点 按住 Shift 键在图中任意位置右键可弹出捕捉各项特别...
