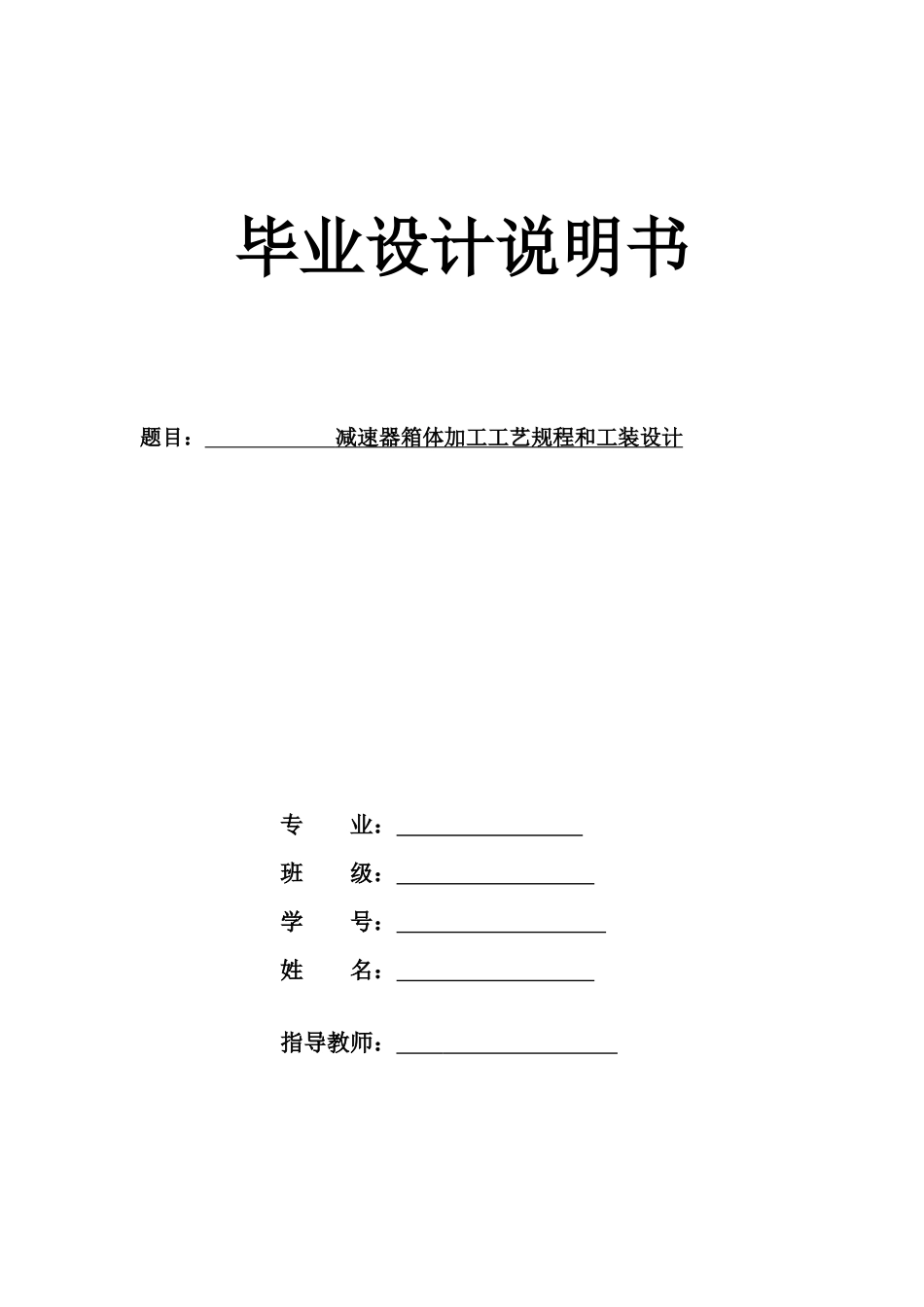

减速器箱体加工工艺规程和工装设计论文_第1页
1/24

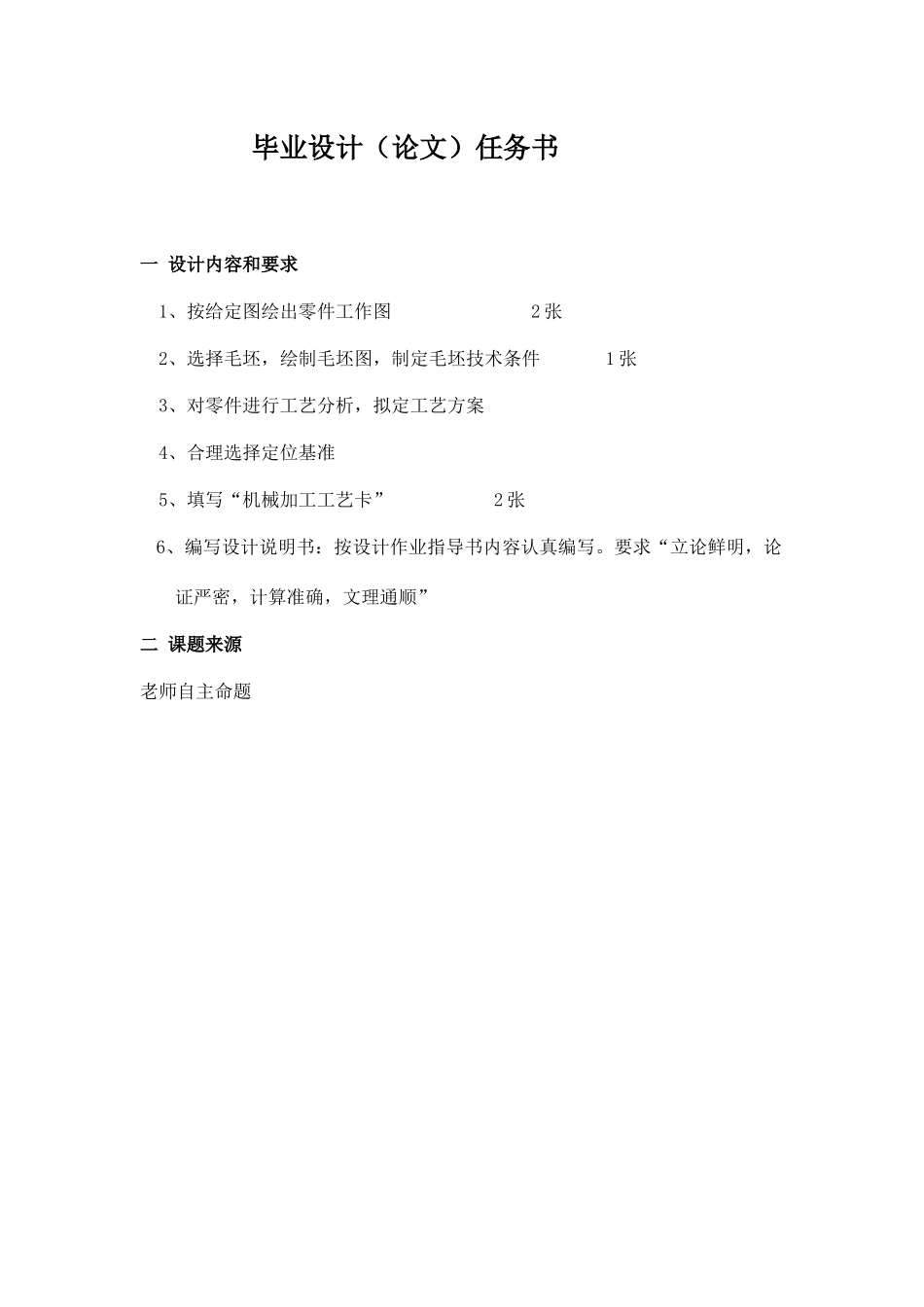

减速器箱体加工工艺规程和工装设计论文_第2页
2/24

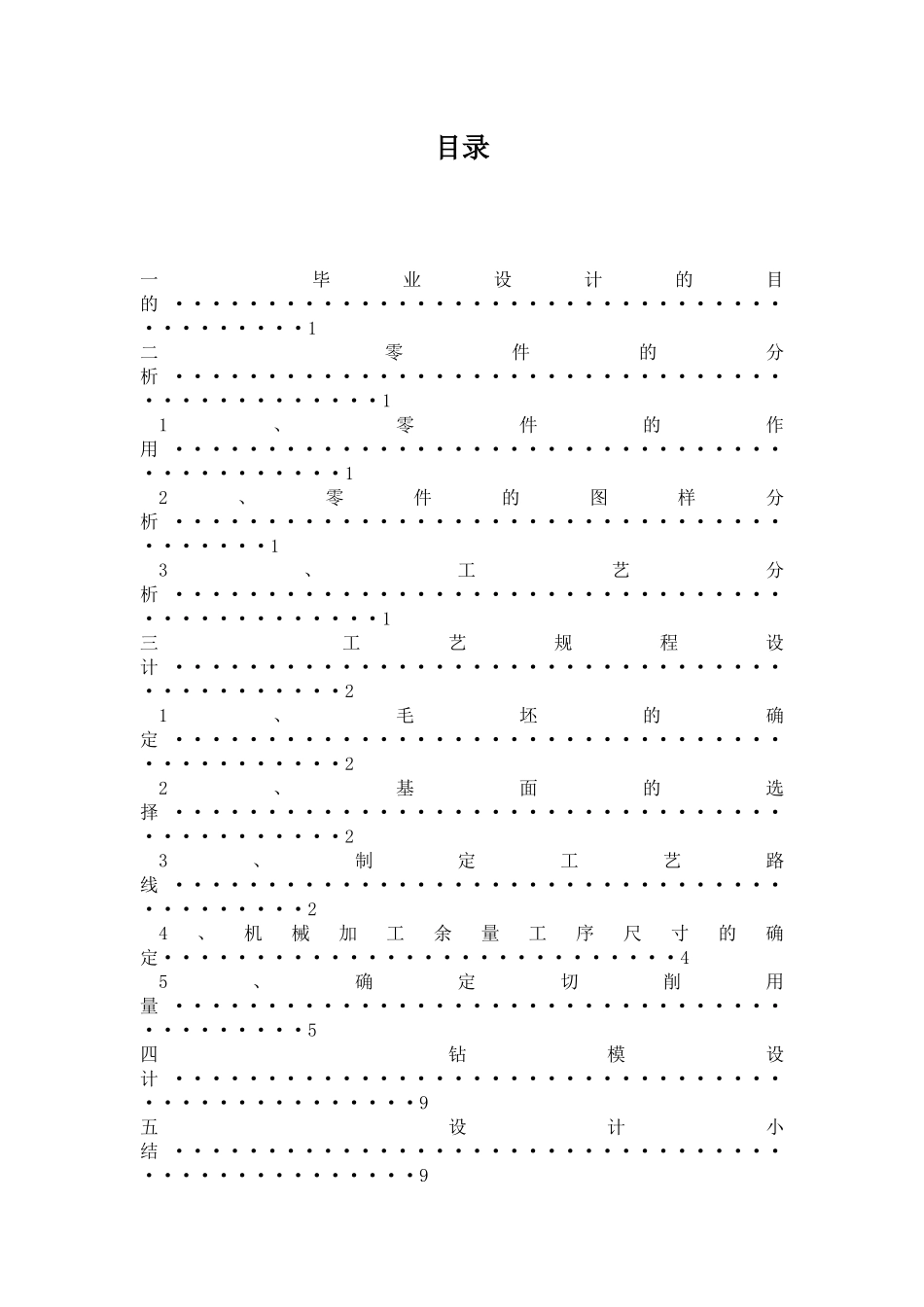

减速器箱体加工工艺规程和工装设计论文_第3页
3/24
毕业设计说明书题目:减速器箱体加工工艺规程和工装设计专业:班级:学号:姓名:指导教师:毕业设计(论文)任务书一设计内容和要求1、按给定图绘出零件工作图2张2、选择毛坯,绘制毛坯图,制定毛坯技术条件1张3、对零件进行工艺分析,拟定工艺方案4、合理选择定位基准5、填写“机械加工工艺卡”2张6、编写设计说明书:按设计作业指导书内容认真编写。要求“立论鲜明,论证严密,计算准确,文理通顺”二课题来源老师自主命题目录一毕业设计的目的··········································1二零件的分析··············································11、零件的作用············································12、零件的图样分析········································13、工艺分析··············································1三工艺规程设计············································21、毛坯的确定············································22、基面的选择············································23、制定工艺路线··········································24、机械加工余量工序尺寸的确定····························45、确定切削用量··········································5四钻模设计················································9五设计小结················································9六主要参考资料············································10一毕业设计的目的毕业设计是工科院校的最后一个重要教学环节。它对毕业生走上新的工作岗位能否适应技术工作需要有着直接的影响,同时也是对学生的一次综合训练。机械设计制造技术设计是培养机械工程类专业学生应职应岗能力的重要实践性教学环节,它要求学生能全面综合地运用所学的理论和实践知识,进行零件机械加工工艺规程和工艺装备的设计。通过本期设计,应达到以下学习目的1.掌握编制机械加工工艺规程的方法和机械设计的基本计算;学会查阅有关手册、资料,能够正确应用公式和工艺参数的有关数据。2.学会拟定夹具设计方案并完成规定的工装设计。3.培养分析和解决工艺问题的能力。4.把所学的机械制造有关课程的知识应用于生产实际。二零件的分析1.零件的作用题目所给定的零件为箱体机盖与机座。箱体零件是机器及部件的基础件,它将机器及部件的轴,轴承和齿轮等零件按一定的相互位置关系装配成一个整体,并按预定传动关系协调其运动。2.零件图样分析1)Ф100+0.0350mm和Ф80+0.0300mm轴心线的平行度公差值为0.07mm。2)Ф100+0.0350mm和Ф80+0.0300mm两孔端面对基面B、A的位置度,公差为0.10mm。3)分割面(箱盖,箱体的结合面)的平面度公差为0.03mm.4)铸件人工时效处理。5)零件材料HT200-400.6)箱体做煤油渗漏试验。3.工艺分析1)减速器箱体、箱座主要加工部分是分割面,轴承孔、通过孔和螺孔其中轴承孔要在箱盖、箱体合箱后再进行孔加工,以确保两个轴承孔中心线与分割面的位置,以及两孔中心线的平行度和中心距。2)减速器整个箱体壁薄,容易变形,在加工前要进行人工时效处理,以消除铸件内应力,加工时要注意夹紧位置和夹紧力的大小,防止零件变形。3)如果磨削加工分割面不到平面度要求时,可采用箱盖与箱体对研的手法。最终安装使用时,一般加密封胶密封。4)减速器箱盖与箱体不具有互换性,所以以每装配一套...
