重力式桥墩刚性扩大基础课程设计样本

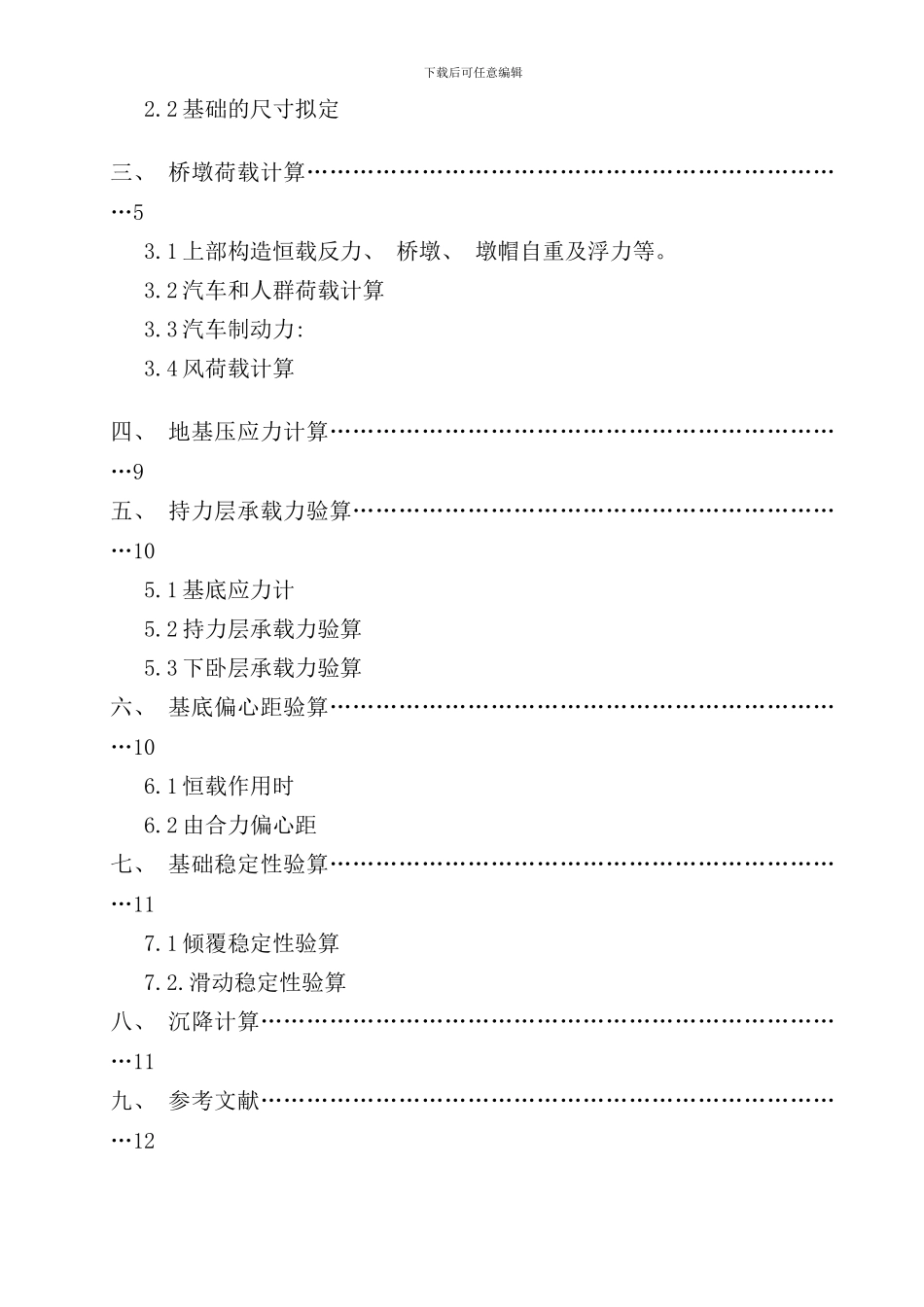

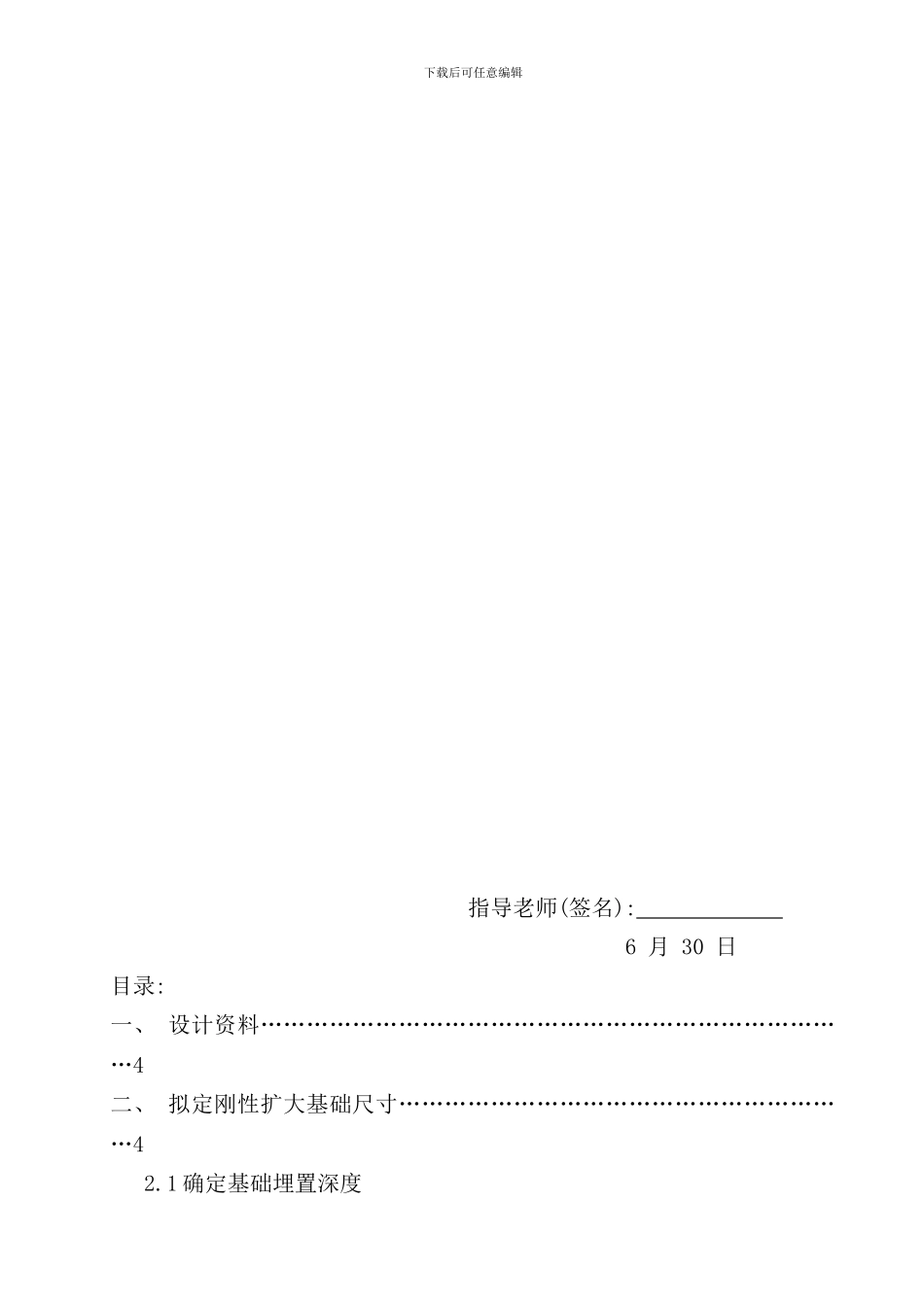

下载后可任意编辑 课 程 设 计课 程 名 称 基 础 工 程 设 计 题 目 重力式桥墩刚性扩大基础设计 姓 名 专 业 年 级 学 号 指 导 教 师 成 绩 日 期 年 6 月 26 日 《基础工程课程设计》评 语下载后可任意编辑 指导老师(签名): 6 月 30 日目录: 一、 设计资料……………………………………………………………………4二、 拟定刚性扩大基础尺寸……………………………………………………42.1 确定基础埋置深度下载后可任意编辑2.2 基础的尺寸拟定三、 桥墩荷载计算………………………………………………………………53.1 上部构造恒载反力、 桥墩、 墩帽自重及浮力等。3.2 汽车和人群荷载计算3.3 汽车制动力: 3.4 风荷载计算 四、 地基压应力计算……………………………………………………………9五、 持力层承载力验算…………………………………………………………105.1 基底应力计5.2 持力层承载力验算5.3 下卧层承载力验算六、 基底偏心距验算……………………………………………………………106.1 恒载作用时6.2 由合力偏心距七、 基础稳定性验算……………………………………………………………117.1 倾覆稳定性验算7.2.滑动稳定性验算八、 沉降计算……………………………………………………………………11九、 参考文献……………………………………………………………………12下载后可任意编辑一、 设计资料1. 某一级公路桥梁, 上部结构为 35 m 预应力钢筋混凝土简支梁(计算跨径 l=33.98 m), 桥面宽度为净 10(三车道)+2×1.5 m, 弧形滑动支座, 摩擦系数 μ=0.2。2. 设计荷载: 公路-Ⅰ 级, 人群荷载 3. 5 kN/m2。3. 桥址处河流最高水位为 116.66 m, 最低水位为 112.8 m, 通航水位为115.33 m。4. 横向基本风压 W0=0.83 kN/m2。5. 材料: 墩帽混凝土 30#, 容重 γ=25 kN/m3; 墩身混凝土 20#, 容重γ=24 kN/m3。6. 每跨上部结构自重 6000 kN(中心荷载)。7. 地基情况及土的物理力学性质指标, 见表 1。表 1 地基土层分布及计算指标名 称厚度/m容重/kN/m3孔隙比含水量/%液限/%塑限/%压缩模量/MPa黏 土6.020.20.65122.034.316.116.5亚黏土3.018.30.97833.136.019.87.5强风化岩6.022.5————358. 冲刷线: 最大冲刷线和一般冲刷线就是现有的地面线, 标高为 112.00 m。9. 桥墩形式和尺寸示意图, 见图 1。下载后...
