重苯施工方案

重苯施工方案_第1页
1/11
重苯施工方案_第2页
2/11

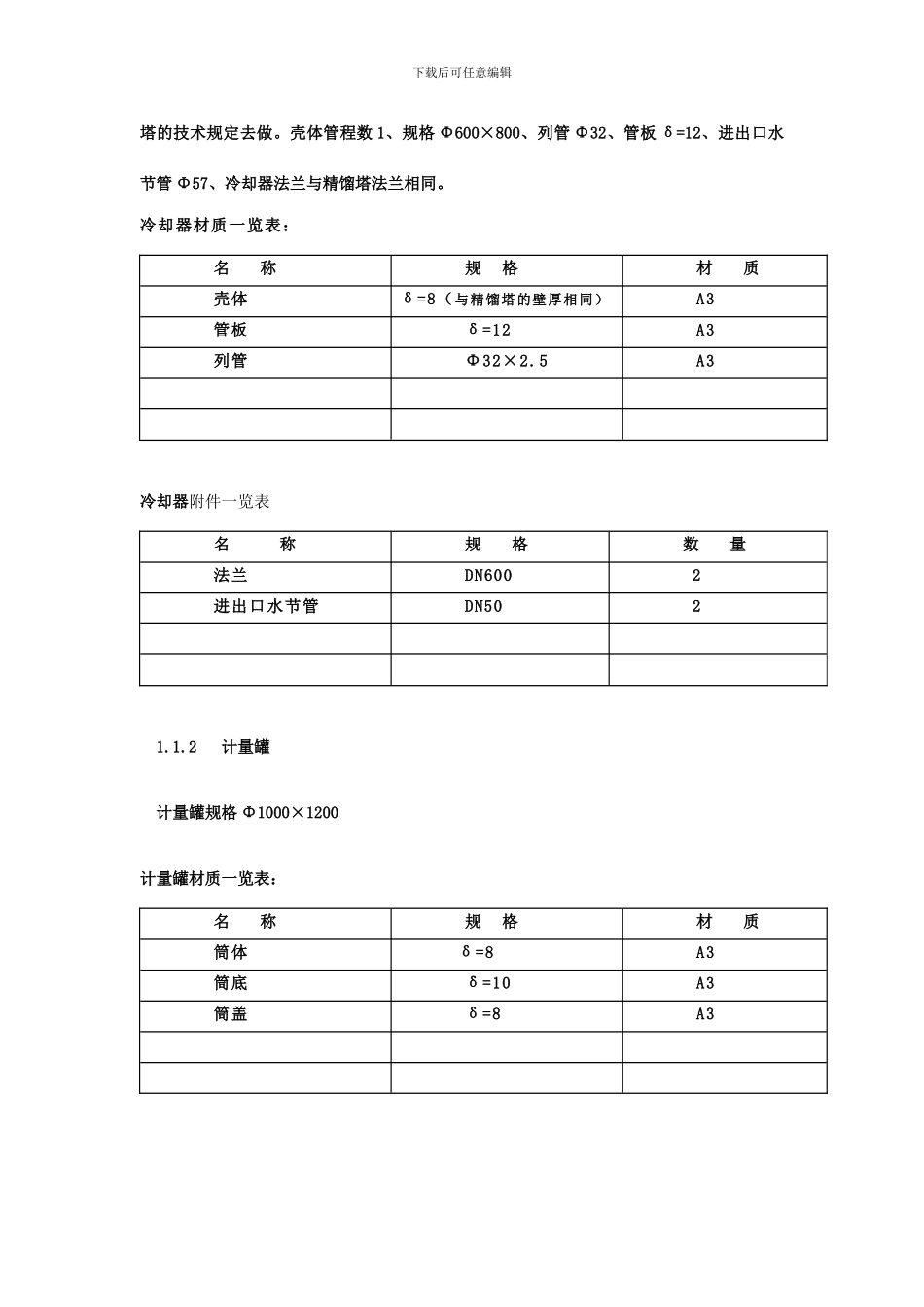

重苯施工方案_第3页
3/11
下载后可任意编辑 重苯技改施工方案下载后可任意编辑目 录1、工程概况........................................................第 3 页2、编制依据........................................................第 5 页3、施工准备........................................................第 5 页4、施工方法........................................................第 6 页5、冷却器施工......................................................第 7 页6、洗涤罐施工......................................................第 7 页7、加热盘管的施工..................................................第 7 页8、冷却器、计量罐、洗涤罐的验......................................第 8 页9、交工验收........................................................第 8 页10、质量控制.......................................................第 8 页11、安全、文明施工措施.............................................第 10 页1、工程概况 1.1 分馏工序 1.1.1 精馏塔的冷却器是由壳体、管板、列管、法兰、进出口节管组成,按原精馏下载后可任意编辑塔的技术规定去做。壳体管程数 1、规格 Φ600×800、列管 Φ32、管板 δ=12、进出口水节管 Φ57、冷却器法兰与精馏塔法兰相同。冷却器材质一览表: 名 称规 格材 质壳体δ=8(与精馏塔的壁厚相同)A3管板δ=12A3列管Φ32×2.5A3冷却器附件一览表名 称规 格数 量法兰DN600 2进出口水节管DN50 2 1.1.2 计量罐 计量罐规格 Φ1000×1200计量罐材质一览表: 名 称规 格材 质筒体 δ=8A3筒底δ=10A3筒盖δ=8A3下载后可任意编辑计量罐附件一览表名 称规 格数 量筒体底侧管口DN80 1 (位置现场定)筒盖上部管口DN80 2 (位置现场定) 1.1.3 二台水环式 SZB-4 真空泵。1.2 萘工序萘油洗涤罐(Φ2200×2400)。洗涤罐材质一览表: 名 称规 格材 质壳体 δ=8A3锥度 25 度A3A3洗涤罐附件一览表名 称规 格数 量锥底出口DN125 1内设加热盘管一套Φ57×3 1顶盖人孔Φ600 1内爬梯下载后可任意编辑2、 编制依据2.1 《 立 式 圆 筒 形 钢 制 焊 接 油 罐 施 工 及 验 收 法 律 规 范 》 GB50128-2024 22.4 《立式圆筒形钢制焊接油罐设计法律规范》 GB50341-20242.5 《 石 油 化 工 立 式 圆 ...
