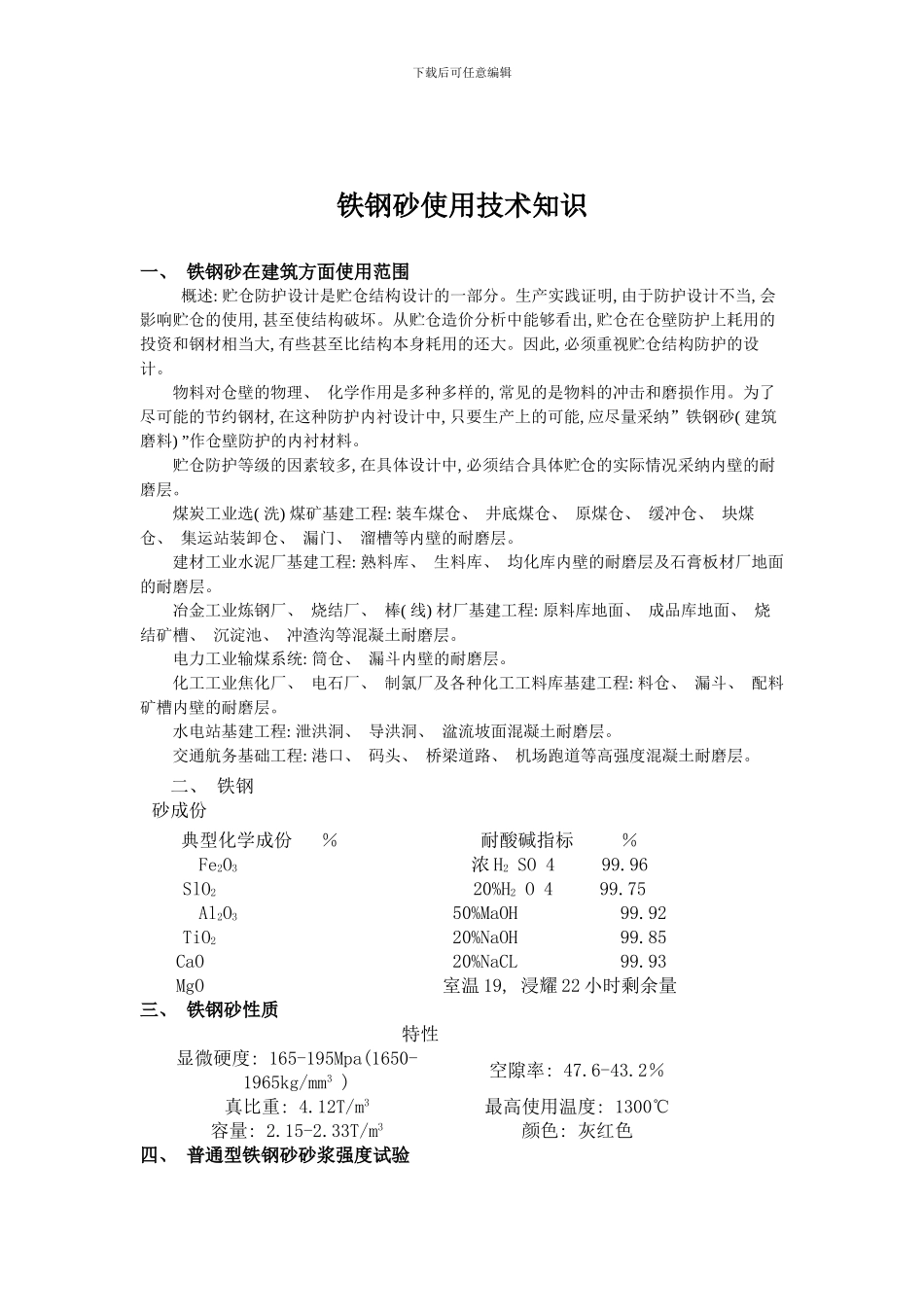

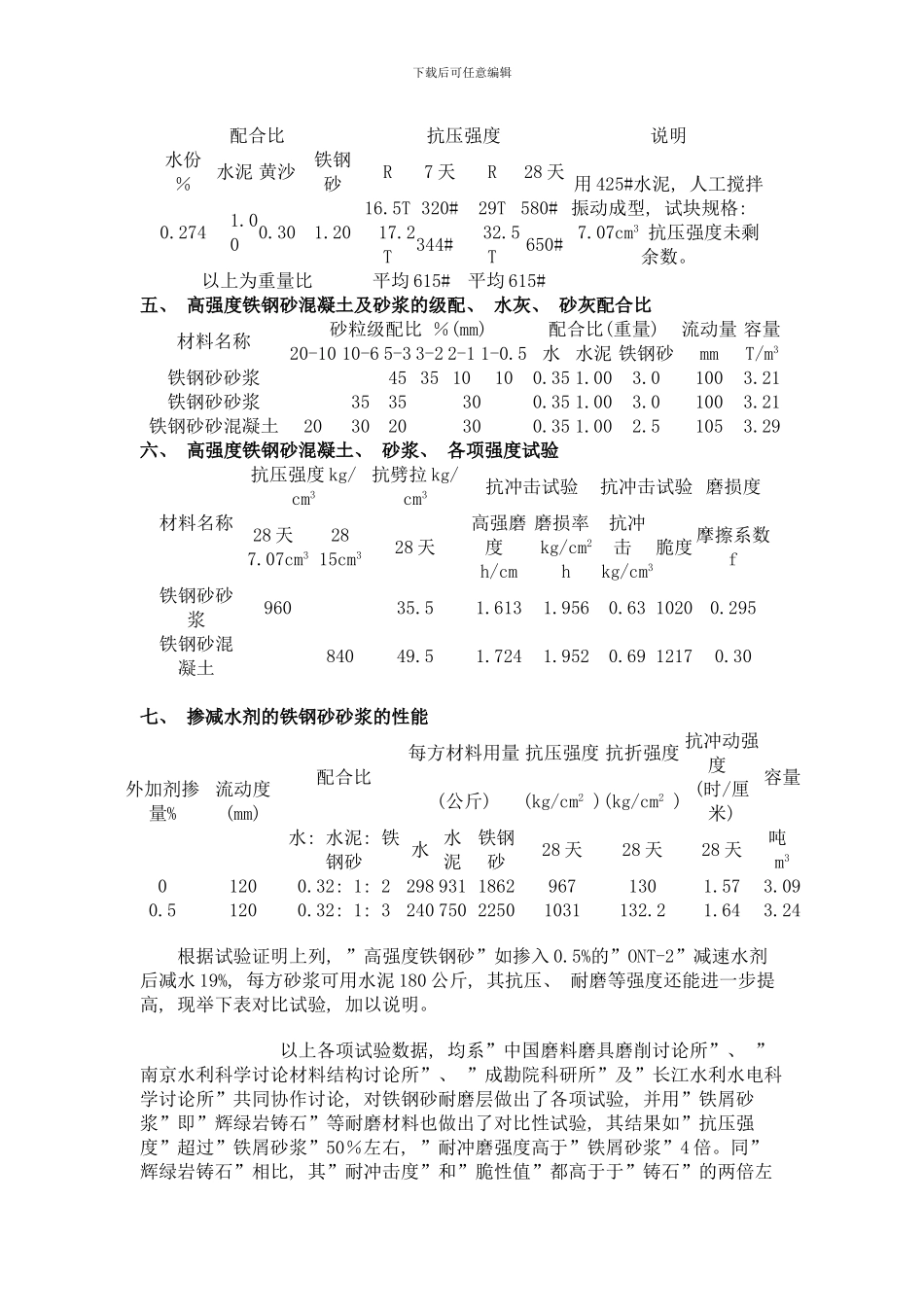

下载后可任意编辑铁钢砂使用技术知识一、 铁钢砂在建筑方面使用范围 概述: 贮仓防护设计是贮仓结构设计的一部分。生产实践证明, 由于防护设计不当, 会影响贮仓的使用, 甚至使结构破坏。从贮仓造价分析中能够看出, 贮仓在仓壁防护上耗用的投资和钢材相当大, 有些甚至比结构本身耗用的还大。因此, 必须重视贮仓结构防护的设计。 物料对仓壁的物理、 化学作用是多种多样的, 常见的是物料的冲击和磨损作用。为了尽可能的节约钢材, 在这种防护内衬设计中, 只要生产上的可能, 应尽量采纳”铁钢砂( 建筑磨料) ”作仓壁防护的内衬材料。 贮仓防护等级的因素较多, 在具体设计中, 必须结合具体贮仓的实际情况采纳内壁的耐磨层。 煤炭工业选( 洗) 煤矿基建工程: 装车煤仓、 井底煤仓、 原煤仓、 缓冲仓、 块煤仓、 集运站装卸仓、 漏门、 溜槽等内壁的耐磨层。 建材工业水泥厂基建工程: 熟料库、 生料库、 均化库内壁的耐磨层及石膏板材厂地面的耐磨层。 冶金工业炼钢厂、 烧结厂、 棒( 线) 材厂基建工程: 原料库地面、 成品库地面、 烧结矿槽、 沉淀池、 冲渣沟等混凝土耐磨层。 电力工业输煤系统: 筒仓、 漏斗内壁的耐磨层。 化工工业焦化厂、 电石厂、 制氯厂及各种化工工料库基建工程: 料仓、 漏斗、 配料矿槽内壁的耐磨层。 水电站基建工程: 泄洪洞、 导洪洞、 湓流坡面混凝土耐磨层。 交通航务基础工程: 港口、 码头、 桥梁道路、 机场跑道等高强度混凝土耐磨层。 二、 铁钢砂成份 典型化学成份 ％耐酸碱指标 ％Fe2O3 浓 H2 SO 4 99.96SlO2 20%H2 O 4 99.75Al2O3 50%MaOH 99.92TiO2 20%NaOH 99.85CaO 20%NaCL 99.93MgO 室温 19, 浸耀 22 小时剩余量三、 铁钢砂性质特性显微硬度: 165-195Mpa(1650-1965kg/mm3 )空隙率: 47.6-43.2％真比重: 4.12T/m3最高使用温度: 1300℃容量: 2.15-2.33T/m3颜色: 灰红色四、 普通型铁钢砂砂浆强度试验下载后可任意编辑配合比抗压强度说明水份％水泥 黄沙 铁钢砂R7 天R28 天 用 425#水泥, 人工搅拌振动成型, 试块规格: 7.07cm3 抗压强度未剩余数。0.274 1.000.30 1.2016.5T 320#29T 580# 17.2T344# 32.5T650#以上为重量比平均 615#平均 615# 五、 高强度铁钢砂混凝土及砂浆的级配、 水灰、 砂灰配合比 材料名称砂粒级配比 ％(mm)配合比(重量)流动量 容量20-10 10-6 5-3 3-2 2-1 1-0.5水...
