减压阀工作原理和选用VIP免费

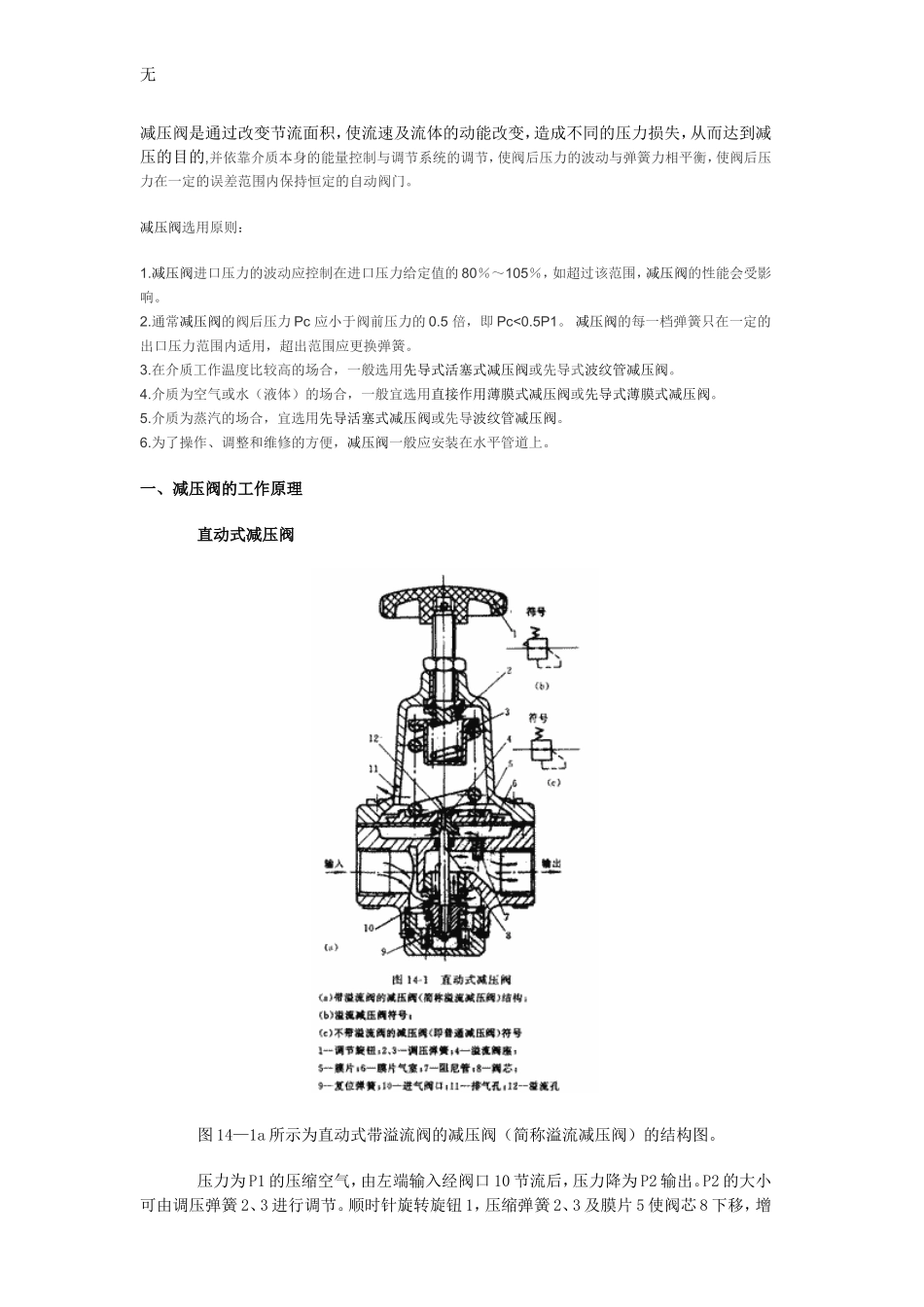

无减压阀工作原理和选用无减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定的自动阀门。减压阀选用原则：1.减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。2.通常减压阀的阀后压力Pc应小于阀前压力的0.5倍，即Pc<0.5P1。减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。3.在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。4.介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。5.介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。6.为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。一、减压阀的工作原理直动式减压阀图14—1a所示为直动式带溢流阀的减压阀（简称溢流减压阀）的结构图。压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增无
