铝板幕墙开缝式的设计研究

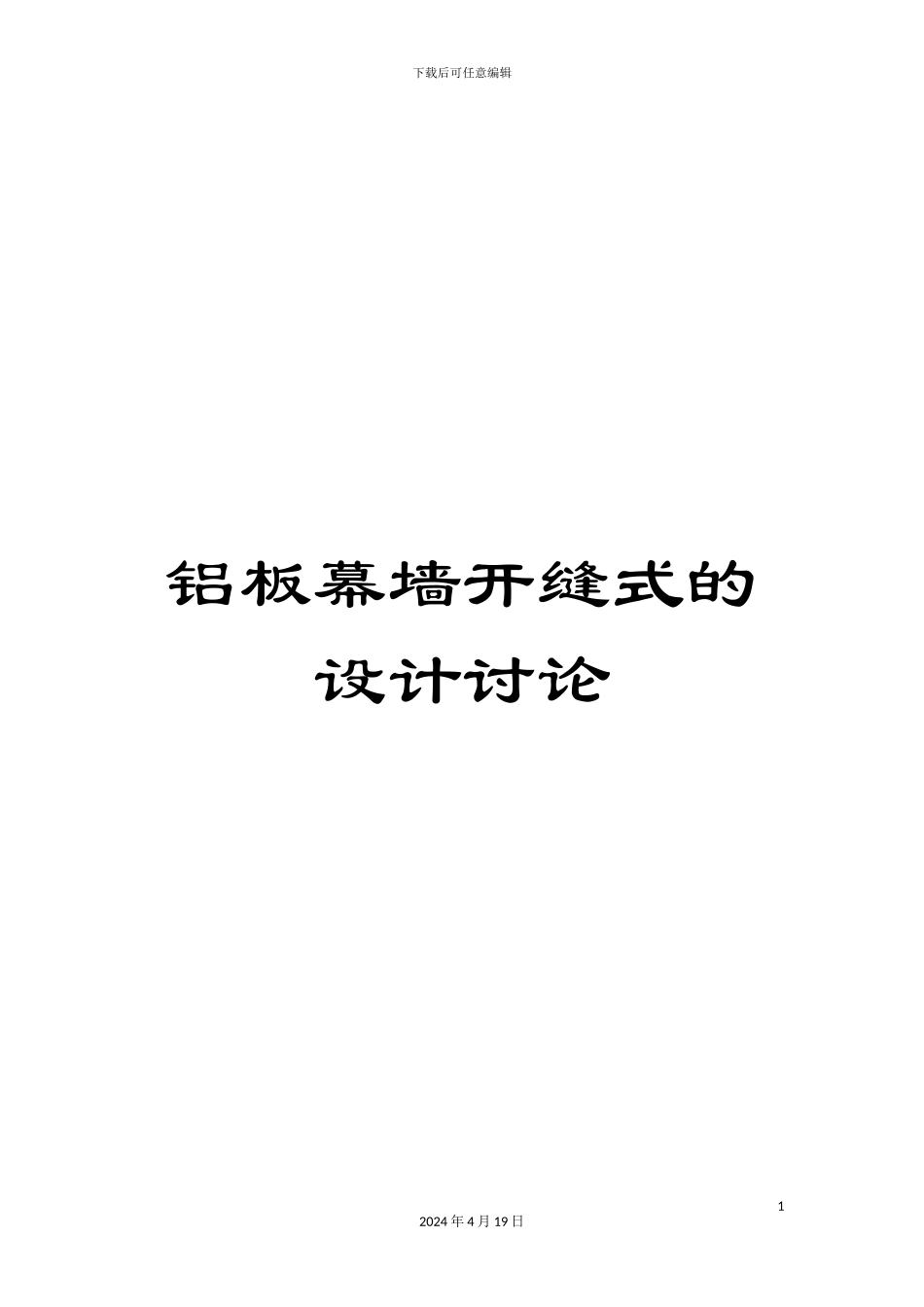

铝板幕墙开缝式的设计研究_第1页
1/12

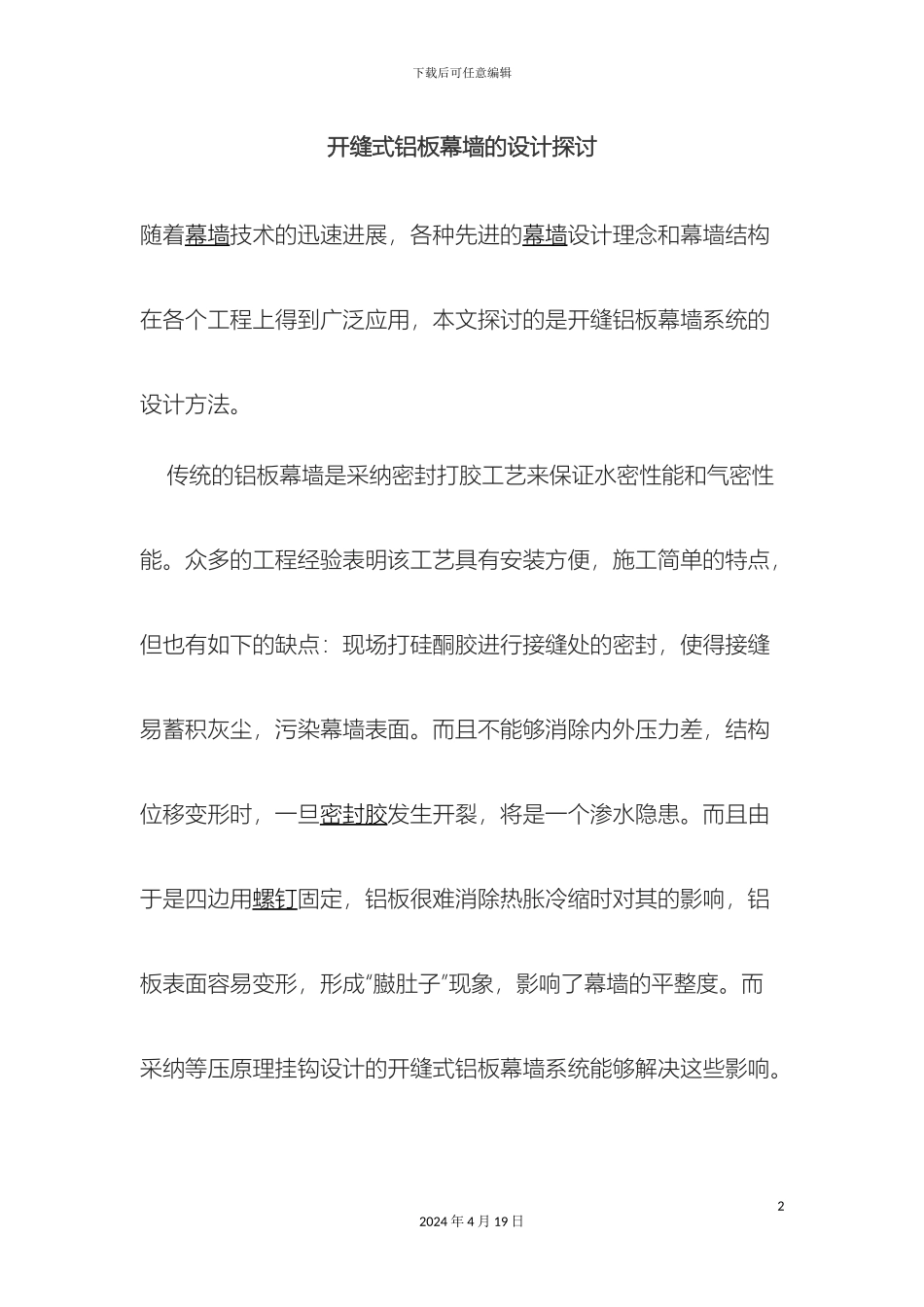

铝板幕墙开缝式的设计研究_第2页
2/12
铝板幕墙开缝式的设计研究_第3页
3/12
下载后可任意编辑铝板幕墙开缝式的设计讨论12024 年 4 月 19 日下载后可任意编辑开缝式铝板幕墙的设计探讨随着幕墙技术的迅速进展,各种先进的幕墙设计理念和幕墙结构在各个工程上得到广泛应用,本文探讨的是开缝铝板幕墙系统的设计方法。 传统的铝板幕墙是采纳密封打胶工艺来保证水密性能和气密性能。众多的工程经验表明该工艺具有安装方便,施工简单的特点,但也有如下的缺点:现场打硅酮胶进行接缝处的密封,使得接缝易蓄积灰尘,污染幕墙表面。而且不能够消除内外压力差,结构位移变形时,一旦密封胶发生开裂,将是一个渗水隐患。而且由于是四边用螺钉固定,铝板很难消除热胀冷缩时对其的影响,铝板表面容易变形,形成“臌肚子”现象,影响了幕墙的平整度。而采纳等压原理挂钩设计的开缝式铝板幕墙系统能够解决这些影响。22024 年 4 月 19 日下载后可任意编辑 开缝铝板幕墙系统,是指在铝板板块的接缝采纳不打胶的工艺,经过开缝让铝板背后的空气层能够顺畅的流通,能够起到良好的绝热及吸声效果,且在空气层流通的过程中能够将冷凝水挥发掉。由于接缝处采纳不打胶的工艺,减少了铝板的表面污染,使铝板表面保持长期清洁。同时由于铝板背后的空气层与室外的空气是相通等压,从而防止雨水由于压力差进入室内,冷凝水和水量的渗漏水能够经过每层设置的排水板 ( 兼作隔气板) 分层排出。铝板背后的空气层经过空气对流减少了热转换,在夏季,能够减少建筑制冷成本,在冬季则能够大大减少采暖费用。 下面经过两个开缝铝板系统的设计实例进行分析。 系统一是将 3mm 铝单板板块经过铝挂板挂接在立柱的螺杆上,见图 1 和图 2。32024 年 4 月 19 日下载后可任意编辑42024 年 4 月 19 日下载后可任意编辑 这个系统为无横梁结构,立柱设计为 U 形状,在其上安装 M8 挂接螺栓,螺杆上放置 2mm 厚的抗震防噪音尼龙套,铝板上用 U 形铝作为加强筋,铝板经过 4mm 厚的铝挂板挂接在 M8 挂接螺杆上。 在板块的上部经过螺钉固定在立柱两边的角码上来进行板块的定位,其中一边的螺钉是固定的,而另外一边在铝板副框上开长圆孔,使其在横向能够消化掉热胀冷缩对其的影响,见图 3。防52024 年 4 月 19 日下载后可任意编辑雨屏是由 1.5mm 厚的防水背板和 50mm 厚保温棉构成,保温棉经过保温棉钉固定在背板上,保温棉后面设置了针孔铝箔,能够挥发掉可能产生的水气,保证保温棉处于干燥状态。铝板板块之间的 ...
