铭嘉设计既改工程电梯基坑改造之防水处理样本

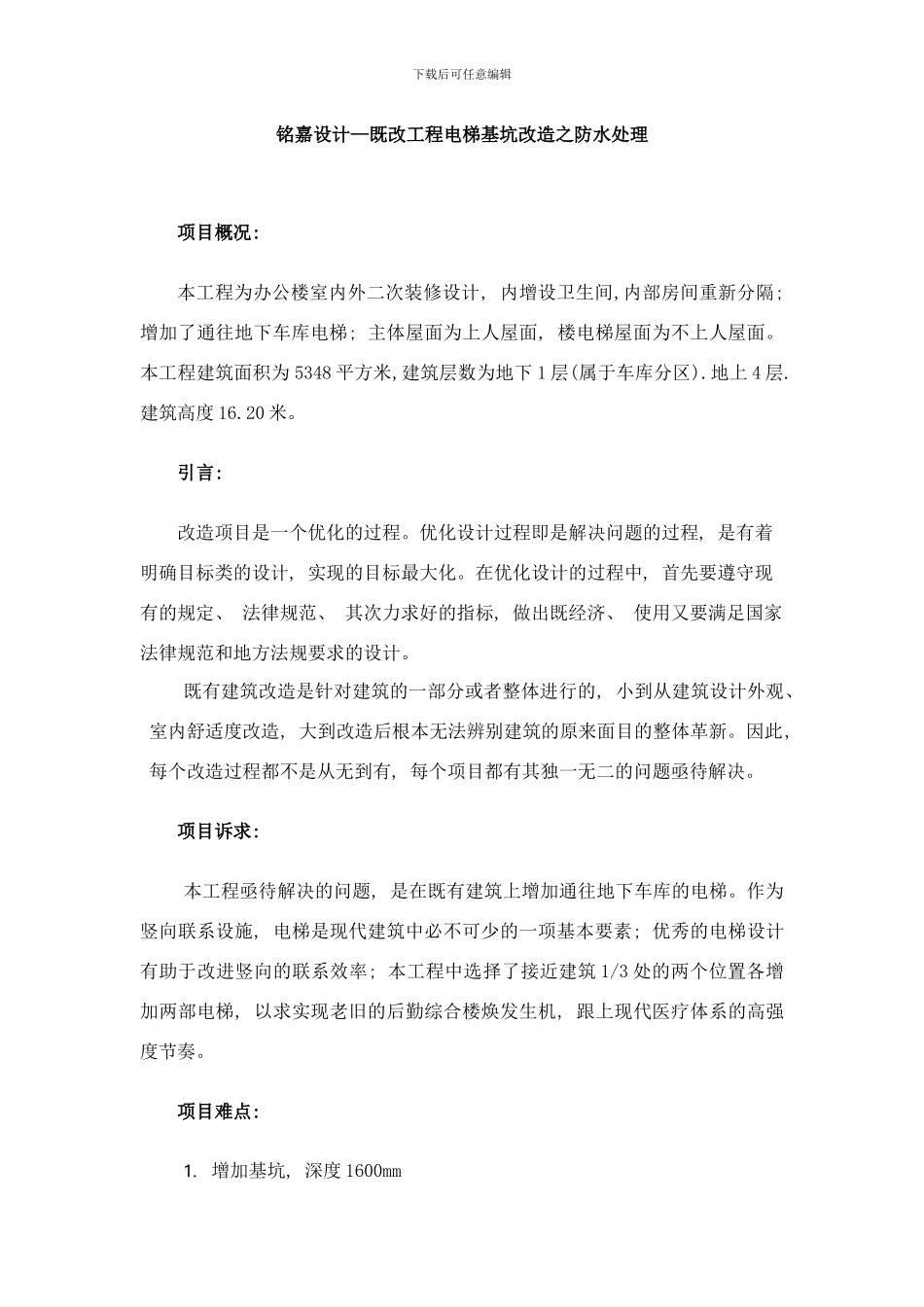

下载后可任意编辑铭嘉设计—既改工程电梯基坑改造之防水处理 项目概况: 本工程为办公楼室内外二次装修设计, 内增设卫生间,内部房间重新分隔; 增加了通往地下车库电梯; 主体屋面为上人屋面, 楼电梯屋面为不上人屋面。本工程建筑面积为 5348 平方米,建筑层数为地下 1 层(属于车库分区).地上 4 层.建筑高度 16.20 米。引言: 改造项目是一个优化的过程。优化设计过程即是解决问题的过程, 是有着明确目标类的设计, 实现的目标最大化。在优化设计的过程中, 首先要遵守现有的规定、 法律规范、 其次力求好的指标, 做出既经济、 使用又要满足国家法律规范和地方法规要求的设计。既有建筑改造是针对建筑的一部分或者整体进行的, 小到从建筑设计外观、 室内舒适度改造, 大到改造后根本无法辨别建筑的原来面目的整体革新。因此, 每个改造过程都不是从无到有, 每个项目都有其独一无二的问题亟待解决。项目诉求: 本工程亟待解决的问题, 是在既有建筑上增加通往地下车库的电梯。作为竖向联系设施, 电梯是现代建筑中必不可少的一项基本要素; 优秀的电梯设计有助于改进竖向的联系效率; 本工程中选择了接近建筑 1/3 处的两个位置各增加两部电梯, 以求实现老旧的后勤综合楼焕发生机, 跟上现代医疗体系的高强度节奏。项目难点: 1. 增加基坑, 深度 1600mm下载后可任意编辑2. 改造基础, 避开沉降或侧倾3. 密闭防水卷材, 防止施工后雨水渗透4. 二次混凝土, 抗渗等级提高一级。5. 增加内防水, 保障混凝土。具体操作流程: 本工程设计施工中, 关于电梯基坑改造部分施工操作流程共分 4 部分, 包含13 分部,下面介绍具体内容。一．处理原有构造1. 剔除原有基础, 手工剔除垫层( 不得破坏防水) , 下挖 1 米。2. 沥青油膏密闭( 防水涂料封边) 原有防水卷材。3. 植筋, 浇筑混凝土基坑侧壁。二．新防水实施下载后可任意编辑1.满粘搭接新 SBS 防水卷材两道(搭接宽度 450/350)。2.新防水卷材沿墙上翻至车库标高临时固定。三．新基础处理1.素土夯实2.浇筑 100 厚 C25 混凝土垫层3.砌筑 200 厚烧结页岩砖4.释放新 SBS 防水卷材, 满铺密闭。下载后可任意编辑四．新基坑处理1.70 厚细石混凝土保护层2.二次浇筑结构基础3.满涂 1.5 厚聚氨酯防水涂料4.15 厚水泥砂浆保护层下载后可任意编辑无论是施工质量的隐患、 建筑自身的老化、 社会需求的变化、 人口比例的变化, 还是自然灾害等不可预知因素的介...
