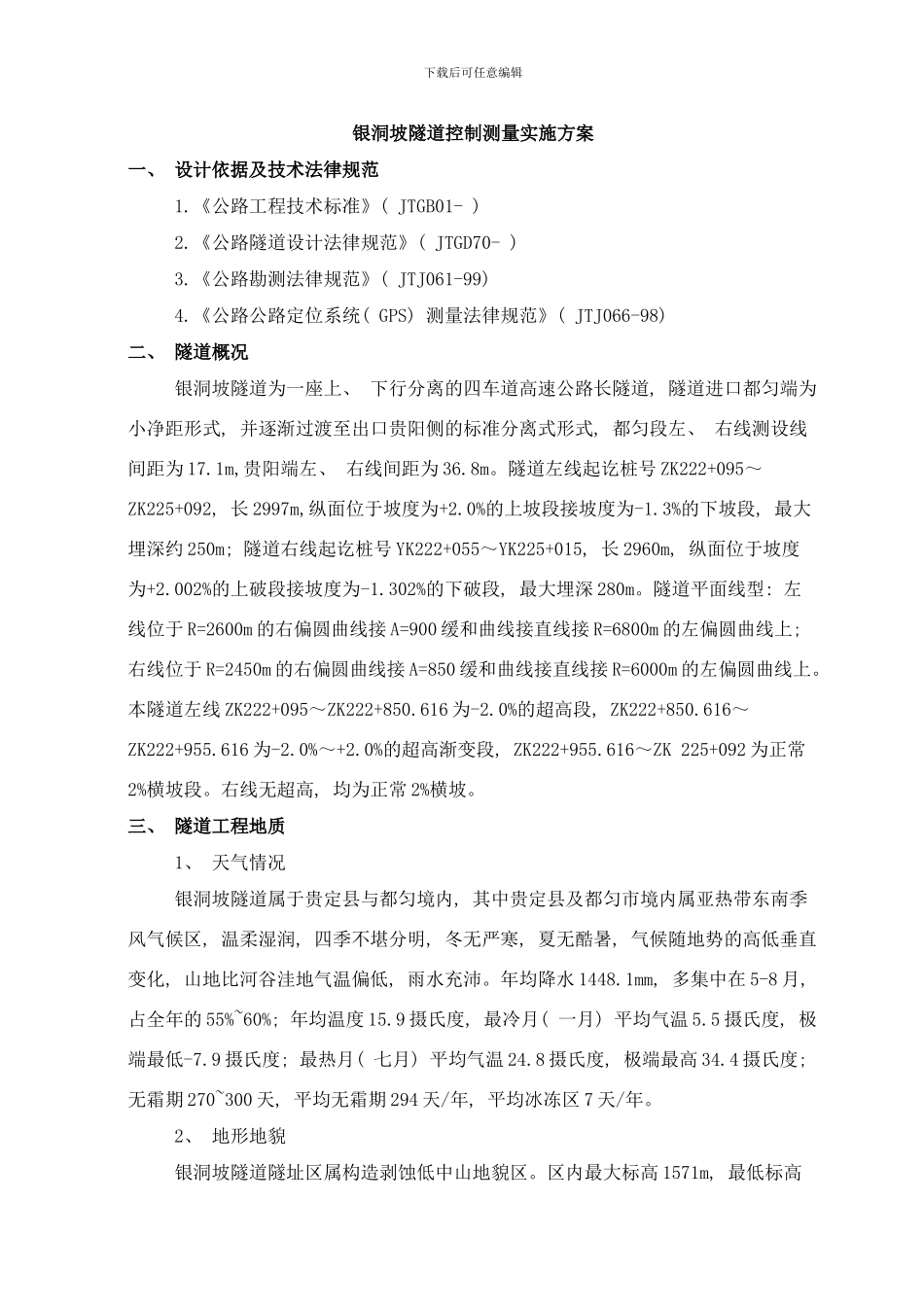

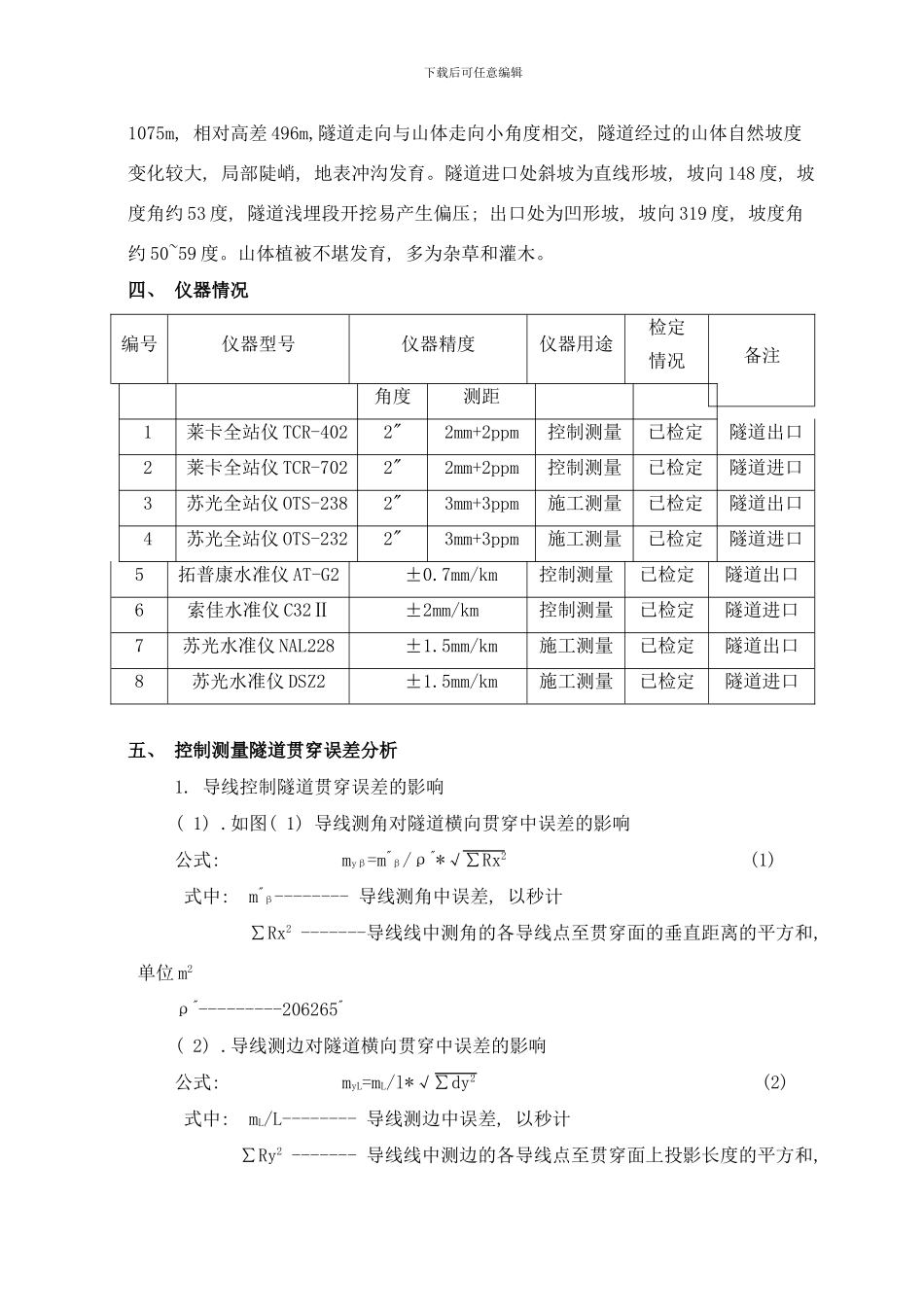

下载后可任意编辑银洞坡隧道控制测量实施方案一、 设计依据及技术法律规范1.《公路工程技术标准》( JTGB01- ) 2.《公路隧道设计法律规范》( JTGD70- ) 3.《公路勘测法律规范》( JTJ061-99) 4.《公路公路定位系统( GPS) 测量法律规范》( JTJ066-98) 二、 隧道概况银洞坡隧道为一座上、 下行分离的四车道高速公路长隧道, 隧道进口都匀端为小净距形式, 并逐渐过渡至出口贵阳侧的标准分离式形式, 都匀段左、 右线测设线间距为 17.1m,贵阳端左、 右线间距为 36.8m。隧道左线起讫桩号 ZK222+095～ZK225+092, 长 2997m,纵面位于坡度为+2.0%的上坡段接坡度为-1.3%的下坡段, 最大埋深约 250m; 隧道右线起讫桩号 YK222+055～YK225+015, 长 2960m, 纵面位于坡度为+2.002%的上破段接坡度为-1.302%的下破段, 最大埋深 280m。隧道平面线型: 左线位于 R=2600m 的右偏圆曲线接 A=900 缓和曲线接直线接 R=6800m 的左偏圆曲线上; 右线位于 R=2450m 的右偏圆曲线接 A=850 缓和曲线接直线接 R=6000m 的左偏圆曲线上。本隧道左线 ZK222+095～ZK222+850.616 为-2.0%的超高段, ZK222+850.616～ZK222+955.616 为-2.0%～+2.0%的超高渐变段, ZK222+955.616～ZK 225+092 为正常2%横坡段。右线无超高, 均为正常 2%横坡。三、 隧道工程地质1、 天气情况银洞坡隧道属于贵定县与都匀境内, 其中贵定县及都匀市境内属亚热带东南季风气候区, 温柔湿润, 四季不堪分明, 冬无严寒, 夏无酷暑, 气候随地势的高低垂直变化, 山地比河谷洼地气温偏低, 雨水充沛。年均降水 1448.1mm, 多集中在 5-8 月, 占全年的 55%~60%; 年均温度 15.9 摄氏度, 最冷月( 一月) 平均气温 5.5 摄氏度, 极端最低-7.9 摄氏度; 最热月( 七月) 平均气温 24.8 摄氏度, 极端最高 34.4 摄氏度; 无霜期 270~300 天, 平均无霜期 294 天/年, 平均冰冻区 7 天/年。2、 地形地貌银洞坡隧道隧址区属构造剥蚀低中山地貌区。区内最大标高 1571m, 最低标高下载后可任意编辑1075m, 相对高差 496m,隧道走向与山体走向小角度相交, 隧道经过的山体自然坡度变化较大, 局部陡峭, 地表冲沟发育。隧道进口处斜坡为直线形坡, 坡向 148 度, 坡度角约 53 度, 隧道浅埋段开挖易产生偏压; 出口处为凹形坡, 坡向 319 度, 坡度角约 50~59 度。山体植被不堪发育, 多为杂草和灌木。四、 仪器情况编号仪器型号仪器精...
