铸石槽刮板机说明书样本

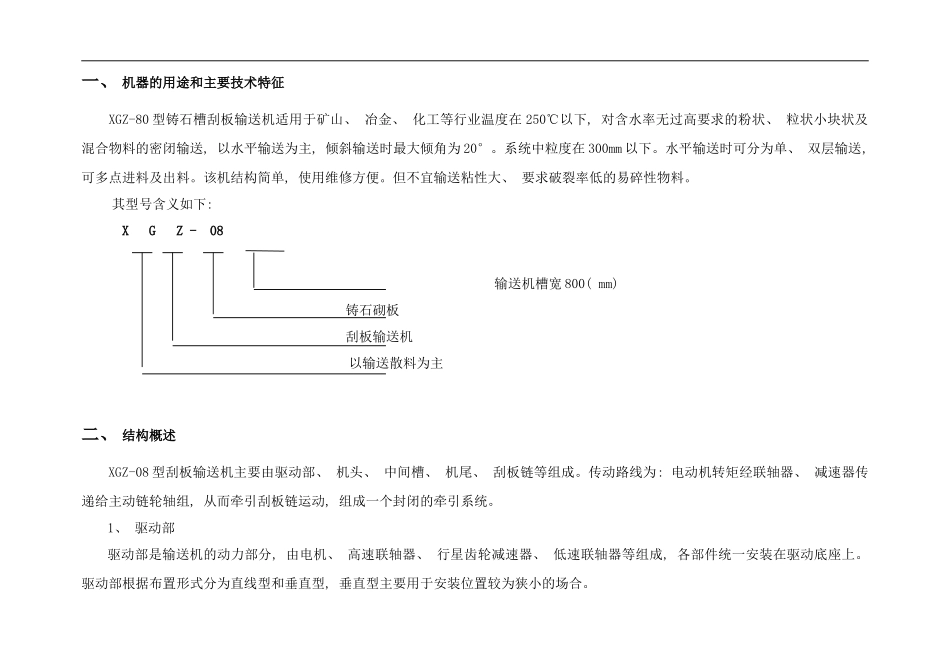

一、 机器的用途和主要技术特征XGZ-80 型铸石槽刮板输送机适用于矿山、 冶金、 化工等行业温度在 250℃以下, 对含水率无过高要求的粉状、 粒状小块状及混合物料的密闭输送, 以水平输送为主, 倾斜输送时最大倾角为 20°。系统中粒度在 300mm 以下。水平输送时可分为单、 双层输送, 可多点进料及出料。该机结构简单, 使用维修方便。但不宜输送粘性大、 要求破裂率低的易碎性物料。其型号含义如下: X G Z - 08 输送机槽宽 800( mm) 铸石砌板 刮板输送机 以输送散料为主二、 结构概述XGZ-08 型刮板输送机主要由驱动部、 机头、 中间槽、 机尾、 刮板链等组成。传动路线为: 电动机转矩经联轴器、 减速器传递给主动链轮轴组, 从而牵引刮板链运动, 组成一个封闭的牵引系统。 1、 驱动部驱动部是输送机的动力部分, 由电机、 高速联轴器、 行星齿轮减速器、 低速联轴器等组成, 各部件统一安装在驱动底座上。驱动部根据布置形式分为直线型和垂直型, 垂直型主要用于安装位置较为狭小的场合。下载后可任意编辑2、 机头部机头部由机头架、 头轮组等组成。头轮组是刮板链运行的传动部件, 它主要由主轴、 轴承、 轴承座、 链轮等组成。本机链轮为可拆卸结构, 当链轮使用一段时间磨损后, 将链轮连接螺栓取下后, 用锤轻轻敲击即可将链轮分两半取下, 减少了维护时间。机头的尾部与中间槽法兰联接。3、 中间槽中间槽是输送机实现物料转移的主要部分, 根据机长需要由数段 3 米标准中间槽和一到两段联接槽组成。各部用端部法兰、 螺栓实现连接。根据用户需要可分为单层和双层中间槽, 并可配用电动、 手动闸门, 以实现双向输送及任意点卸料。中间槽安放在下部支腿上, 支腿可按用户需要固定在槽体的适合位置( 注意不与槽底加强筋相触) 。现场安装后槽底及刮板链导轨部铺上铸石。上部为密封结构, 检修维护时可取下上部螺栓打开上盖。4、 机尾机尾由机尾架、 尾轮组及张紧装置组成, 前部用法兰与中间槽连接, 调节尾部张紧装置的丝杠拉紧尾轮组轴承座, 可调节链条的张紧程度。5、 刮板链刮板链是输送煤炭的主体, 也是输送机的关键部件之一。主要由链环、 联接环、 刮板组成。三、 机器的安装1、 首先, 按总图提供的地基位置图找出输送机中心线。做好基础, 除预埋钢板外, 其它底脚螺栓处均垫以 30mm 水泥台。注意驱动部的底脚螺栓应预埋在梁上, 而不能固定在楼板上, 以免产生振动。2、...
