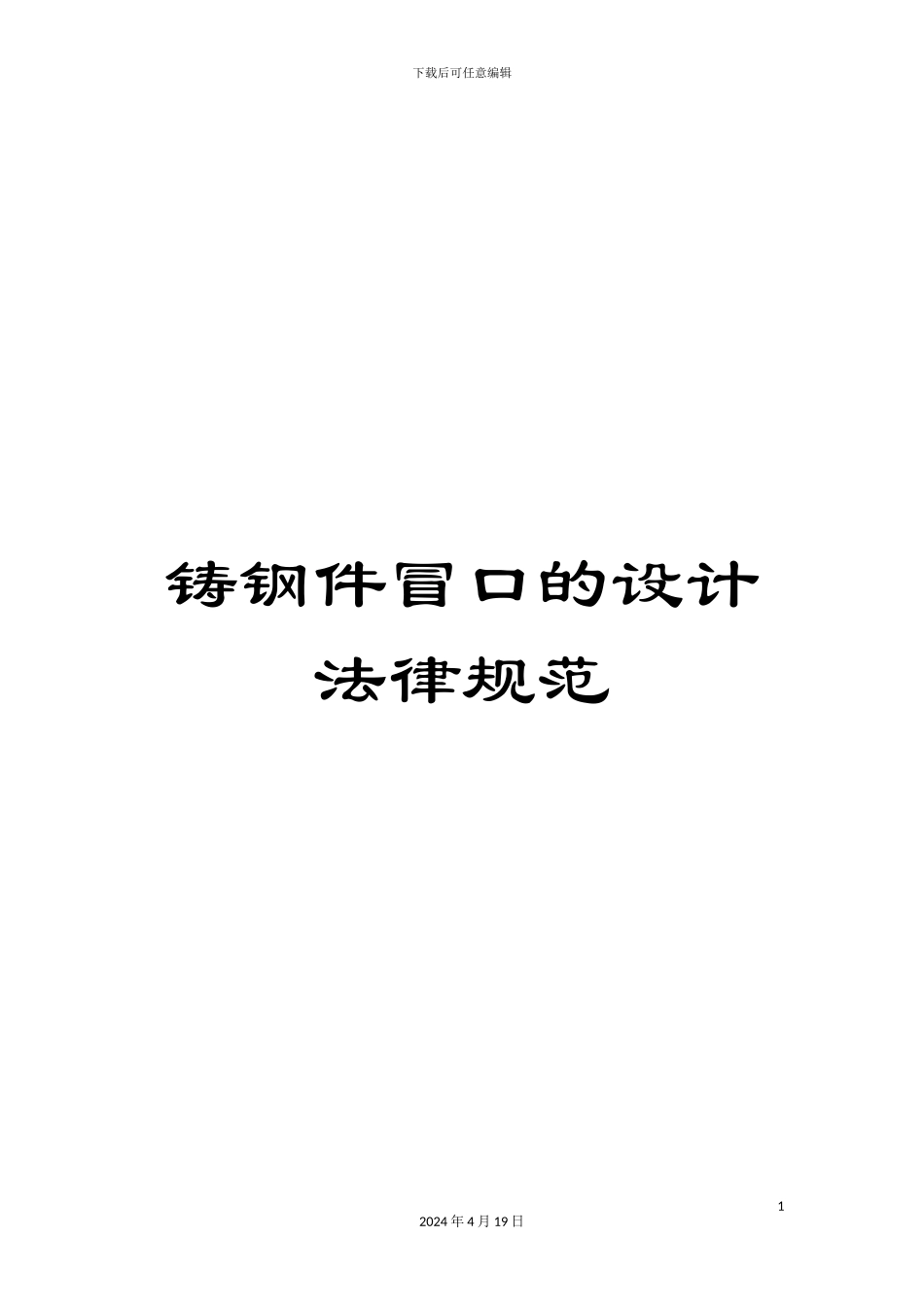

铸钢件冒口的设计规范

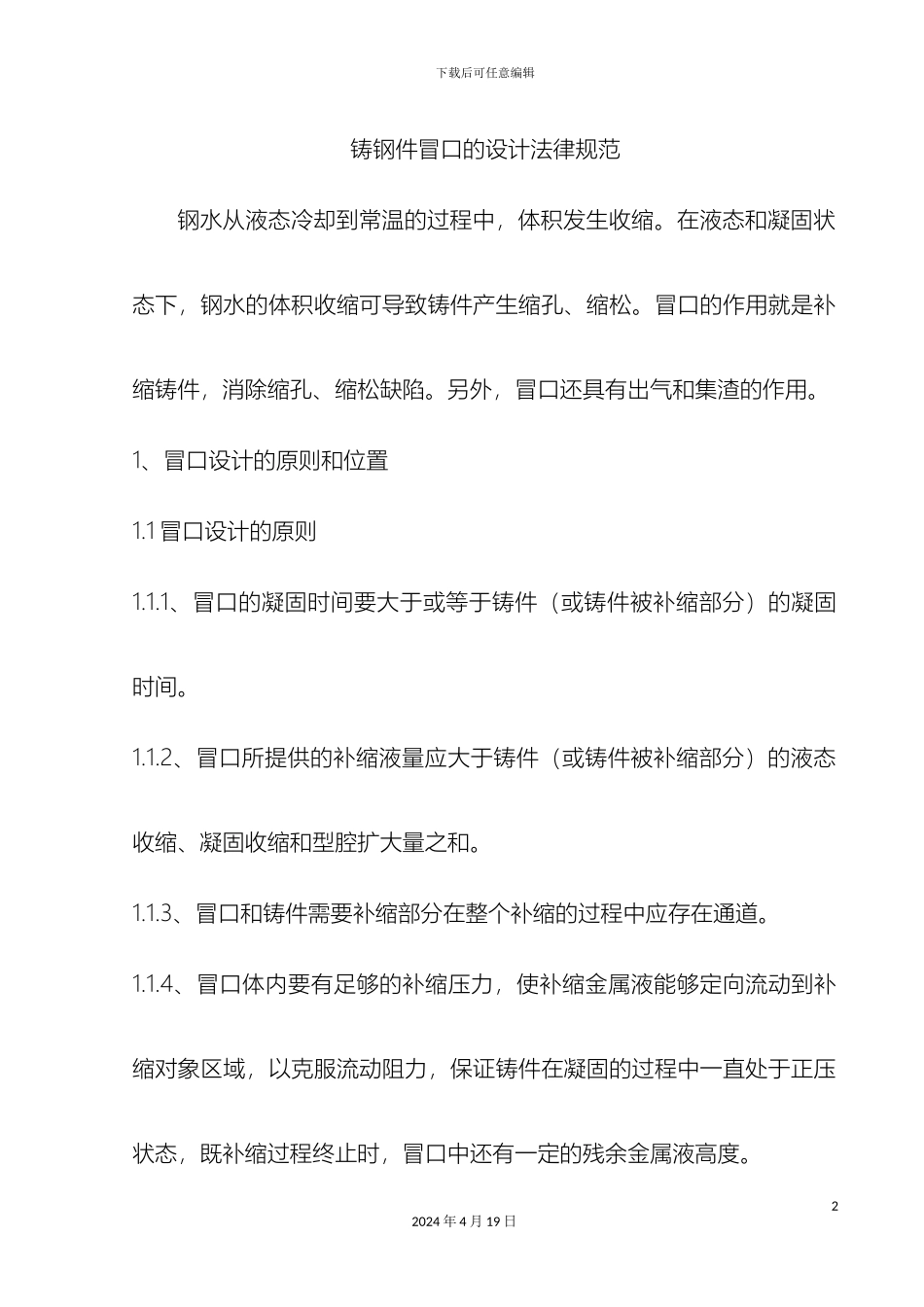

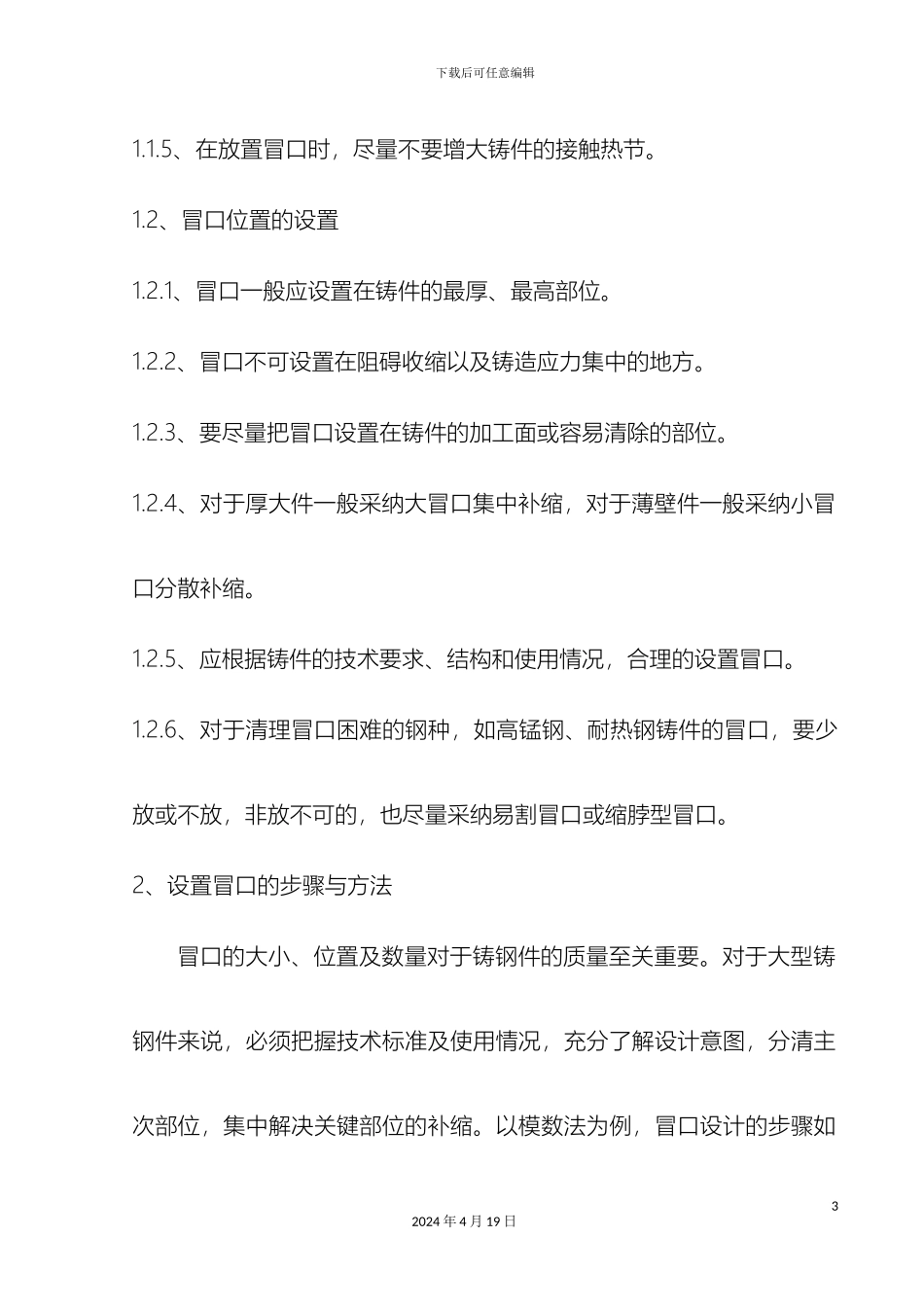

下载后可任意编辑铸钢件冒口的设计法律规范12024 年 4 月 19 日下载后可任意编辑铸钢件冒口的设计法律规范钢水从液态冷却到常温的过程中，体积发生收缩。在液态和凝固状态下，钢水的体积收缩可导致铸件产生缩孔、缩松。冒口的作用就是补缩铸件，消除缩孔、缩松缺陷。另外，冒口还具有出气和集渣的作用。1、冒口设计的原则和位置1.1 冒口设计的原则1.1.1、冒口的凝固时间要大于或等于铸件（或铸件被补缩部分）的凝固时间。1.1.2、冒口所提供的补缩液量应大于铸件（或铸件被补缩部分）的液态收缩、凝固收缩和型腔扩大量之和。1.1.3、冒口和铸件需要补缩部分在整个补缩的过程中应存在通道。1.1.4、冒口体内要有足够的补缩压力，使补缩金属液能够定向流动到补缩对象区域，以克服流动阻力，保证铸件在凝固的过程中一直处于正压状态，既补缩过程终止时，冒口中还有一定的残余金属液高度。22024 年 4 月 19 日下载后可任意编辑1.1.5、在放置冒口时，尽量不要增大铸件的接触热节。1.2、冒口位置的设置1.2.1、冒口一般应设置在铸件的最厚、最高部位。1.2.2、冒口不可设置在阻碍收缩以及铸造应力集中的地方。1.2.3、要尽量把冒口设置在铸件的加工面或容易清除的部位。1.2.4、对于厚大件一般采纳大冒口集中补缩，对于薄壁件一般采纳小冒口分散补缩。1.2.5、应根据铸件的技术要求、结构和使用情况，合理的设置冒口。1.2.6、对于清理冒口困难的钢种，如高锰钢、耐热钢铸件的冒口，要少放或不放，非放不可的，也尽量采纳易割冒口或缩脖型冒口。2、设置冒口的步骤与方法冒口的大小、位置及数量对于铸钢件的质量至关重要。对于大型铸钢件来说，必须把握技术标准及使用情况，充分了解设计意图，分清主次部位，集中解决关键部位的补缩。以模数法为例，冒口设计的步骤如32024 年 4 月 19 日下载后可任意编辑下：2.1、对于大、中型铸钢件，分型面确定之后，首先要根据铸件的结构划分补缩范围，并计算铸件的模数（或铸件被补缩部分的模数）M 铸。2.2、根据铸件（或铸件被补缩部分）的模数 M 铸，确定冒口模数 M 冒。2.3、计算铸件的体收缩 ε。2.4、确定冒口的具体形状和尺寸。2.5、根据冒口的补缩距离，校核冒口的数量。2.6、根据铸件结构，为了提高补缩距离，减少冒口的数量，或者使冒口的补缩通道畅通，综合设置内外冷铁及冒口增肉。2.7、校核冒口的补缩能力，要求 ε（V 冒+V 件）≤V 冒η。3、设计冒口尺寸的方法3.1、模数法在铸件的材料...
