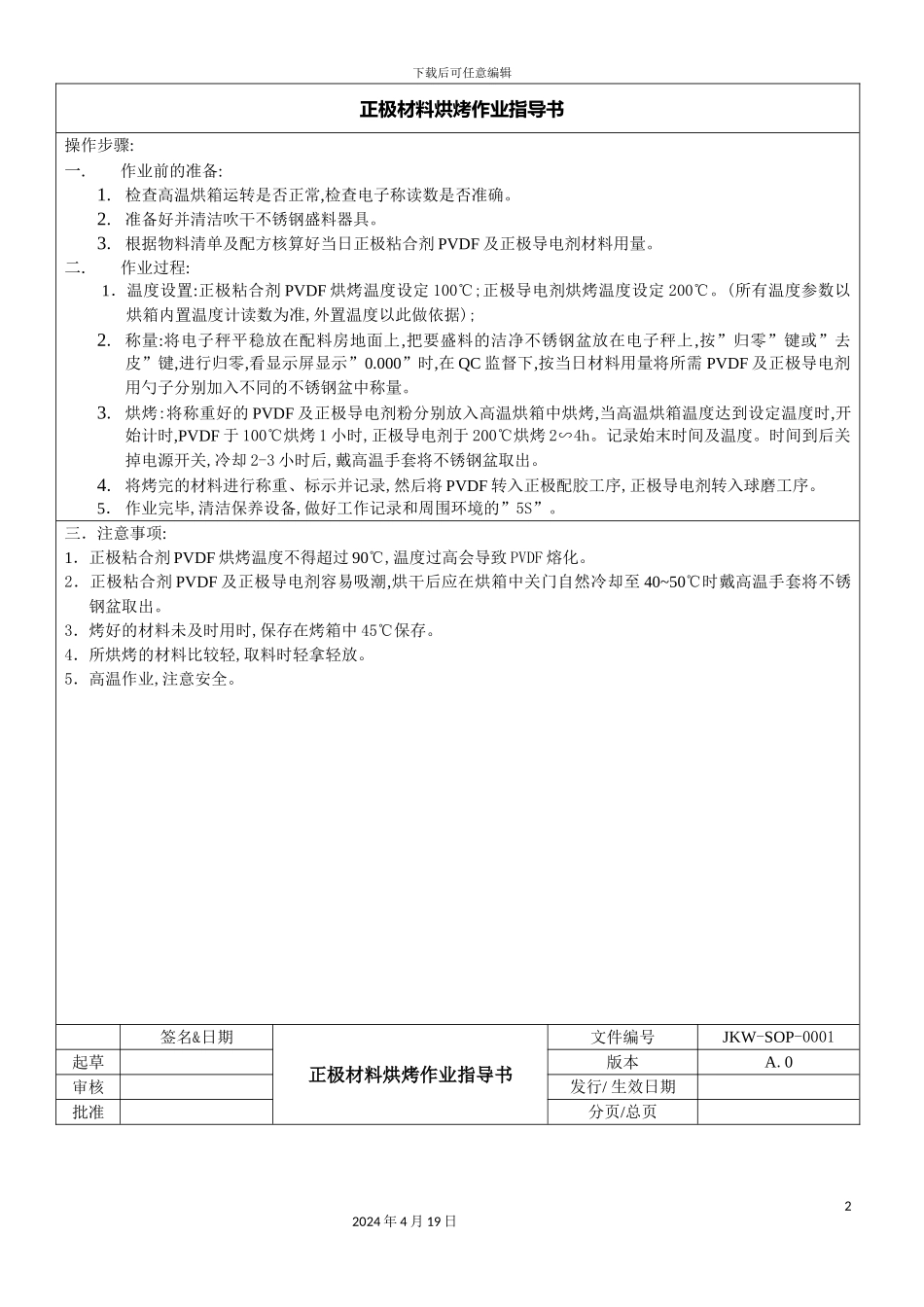

下载后可任意编辑锂电池生产流程作业指导书12024 年 4 月 19 日下载后可任意编辑正极材料烘烤作业指导书操作步骤:一．作业前的准备:1．检查高温烘箱运转是否正常,检查电子称读数是否准确。2．准备好并清洁吹干不锈钢盛料器具。3．根据物料清单及配方核算好当日正极粘合剂 PVDF 及正极导电剂材料用量。二．作业过程:1．温度设置:正极粘合剂 PVDF 烘烤温度设定 100℃;正极导电剂烘烤温度设定 200℃。(所有温度参数以烘箱内置温度计读数为准,外置温度以此做依据);2．称量:将电子秤平稳放在配料房地面上,把要盛料的洁净不锈钢盆放在电子秤上,按”归零”键或”去皮”键,进行归零,看显示屏显示”0.000”时,在 QC 监督下,按当日材料用量将所需 PVDF 及正极导电剂用勺子分别加入不同的不锈钢盆中称量。3．烘烤:将称重好的 PVDF 及正极导电剂粉分别放入高温烘箱中烘烤,当高温烘箱温度达到设定温度时,开始计时,PVDF 于 100℃烘烤 1 小时,正极导电剂于 200℃烘烤 2∽4h。记录始末时间及温度。时间到后关掉电源开关,冷却 2-3 小时后,戴高温手套将不锈钢盆取出。4．将烤完的材料进行称重、标示并记录,然后将 PVDF 转入正极配胶工序,正极导电剂转入球磨工序。5． 作业完毕,清洁保养设备,做好工作记录和周围环境的”5S”。三．注意事项:1．正极粘合剂 PVDF 烘烤温度不得超过 90℃,温度过高会导致 PVDF 熔化。2．正极粘合剂 PVDF 及正极导电剂容易吸潮,烘干后应在烘箱中关门自然冷却至 40~50℃时戴高温手套将不锈钢盆取出。3．烤好的材料未及时用时,保存在烤箱中 45℃保存。4．所烘烤的材料比较轻,取料时轻拿轻放。5．高温作业,注意安全。签名&日期正极材料烘烤作业指导书文件编号JKW-SOP-0001起草版本A.0审核发行/ 生效日期批准分页/总页22024 年 4 月 19 日下载后可任意编辑正极真空配胶作业指导书操作步骤:一．作业前的准备:1．检查真空搅拌机能否正常运行,能否抽真空,是否漏气,检查电子称读数是否准确。2．准备好配料所用的烘烤好的干粉 PVDF、NMP、洁净干燥的空桶、勺子、劳保用品、筛网。3．根据物料清单及配方核算好当日正极粘合剂 PVDF 及溶剂 NMP 用量。二．作业过程:1．称量:将电子秤平稳放在配料房地面上,把空桶放在电子秤上,按”归零”键或”去皮”键进行归零,看显示屏显示”0.000”时,在 QC 监督下称重,打开 NMP 桶上的气阀,使 NMP 流入空桶中,观察电子称上显示数据,数据小于 0.1KG 左右时停...
