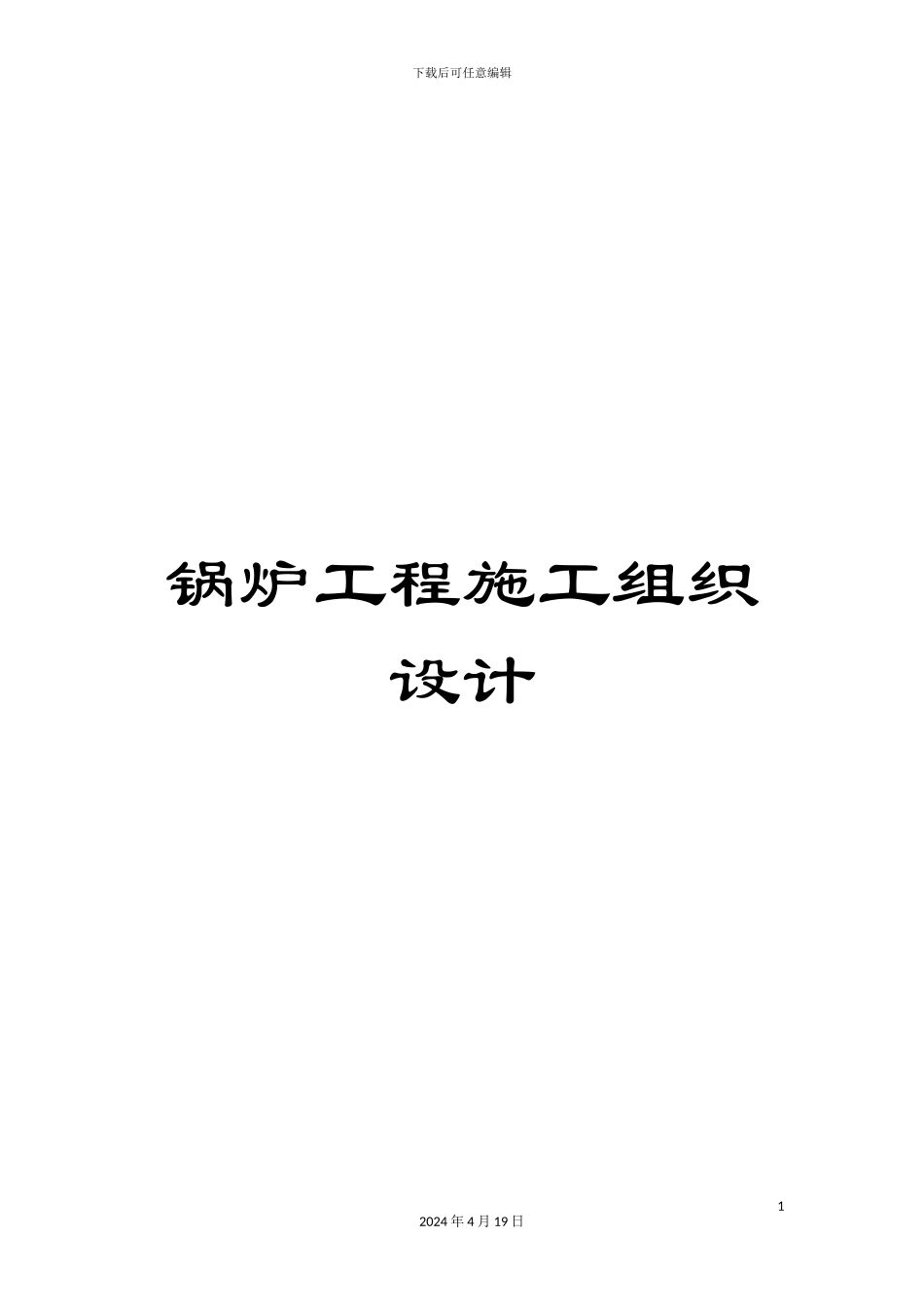

锅炉工程施工组织设计

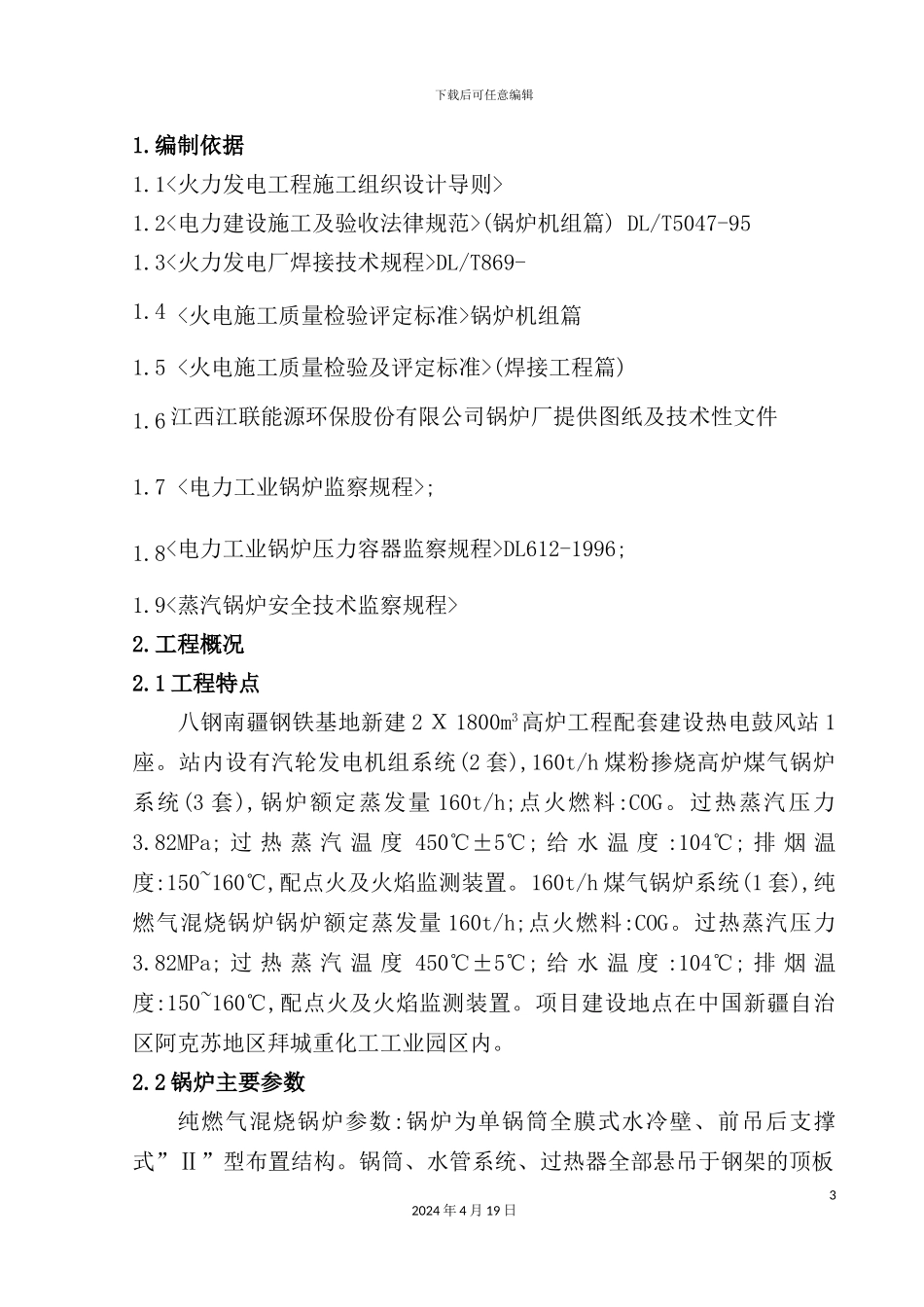

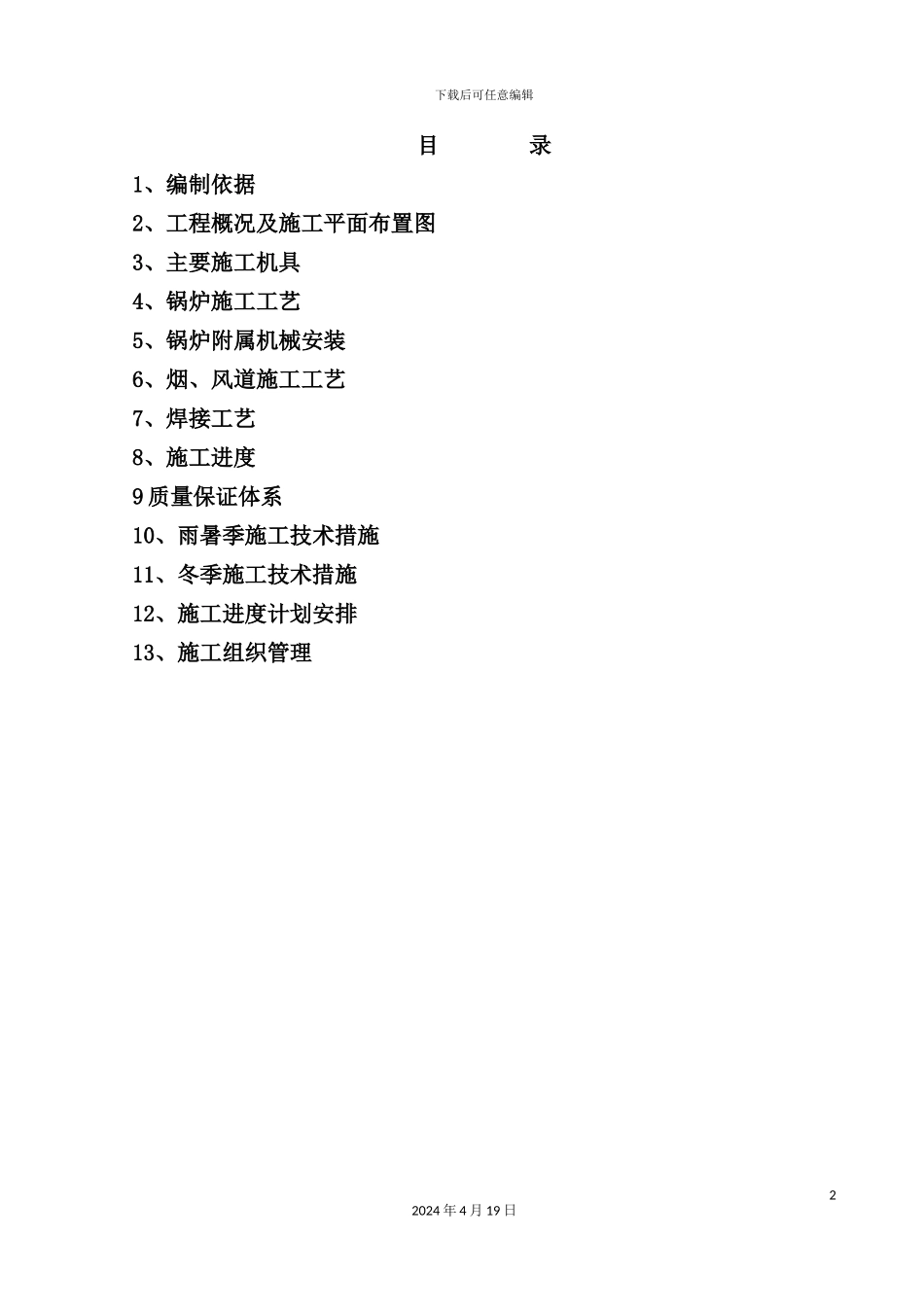

下载后可任意编辑锅炉工程施工组织设计12024 年 4 月 19 日下载后可任意编辑目 录1、编制依据2、工程概况及施工平面布置图3、主要施工机具4、锅炉施工工艺5、锅炉附属机械安装6、烟、风道施工工艺7、焊接工艺8、施工进度9 质量保证体系10、雨暑季施工技术措施11、冬季施工技术措施12、施工进度计划安排13、施工组织管理22024 年 4 月 19 日下载后可任意编辑1.编制依据1.1<火力发电工程施工组织设计导则>1.2<电力建设施工及验收法律规范>(锅炉机组篇) DL/T5047-951.3<火力发电厂焊接技术规程>DL/T869- 1.4 <火电施工质量检验评定标准>锅炉机组篇1.5 <火电施工质量检验及评定标准>(焊接工程篇)1.6 江西江联能源环保股份有限公司锅炉厂提供图纸及技术性文件1.7 <电力工业锅炉监察规程>;1.8<电力工业锅炉压力容器监察规程>DL612-1996;1.9<蒸汽锅炉安全技术监察规程>2.工程概况2.1 工程特点八钢南疆钢铁基地新建 2 Ｘ 1800m3高炉工程配套建设热电鼓风站 1座。站内设有汽轮发电机组系统(2 套),160t/h 煤粉掺烧高炉煤气锅炉系统(3 套),锅炉额定蒸发量 160t/h;点火燃料:COG。过热蒸汽压力3.82MPa; 过 热 蒸 汽 温 度 450℃±5℃; 给 水 温 度 :104℃; 排 烟 温度:150~160℃,配点火及火焰监测装置。160t/h 煤气锅炉系统(1 套),纯燃气混烧锅炉锅炉额定蒸发量 160t/h;点火燃料:COG。过热蒸汽压力3.82MPa; 过 热 蒸 汽 温 度 450℃±5℃; 给 水 温 度 :104℃; 排 烟 温度:150~160℃,配点火及火焰监测装置。项目建设地点在中国新疆自治区阿克苏地区拜城重化工工业园区内。2.2 锅炉主要参数纯燃气混烧锅炉参数:锅炉为单锅筒全膜式水冷壁、前吊后支撑式”Ⅱ”型布置结构。锅筒、水管系统、过热器全部悬吊于钢架的顶板32024 年 4 月 19 日下载后可任意编辑上,省煤器、空气预热器等尾部受热面则采纳积木式结构布置在竖井烟道中。燃料为高炉煤气,焦炉煤气,蒸汽温度的控制方式为喷水减温,在炉膛内采纳了四角切圆高炉煤气燃烧器与炉内蓄热墙相配合的燃烧方式,保证了高炉煤气的充分稳定燃烧。另三台类同。额定蒸发量:160t/h,过热蒸汽温度:450℃,过热蒸汽压力:3.82Mpa;锅炉效率:88﹪.2.3 施工平面布置图(详见附图)3、主要施工机具施工机械设备的配备表序号设备名称规格型号数量(台)国别产地制造年份额定功率生产能力进场计划1汽车起重机50T1徐州95.09良好随施工进度计划进场2汽车起重机25T1徐州04.06...
