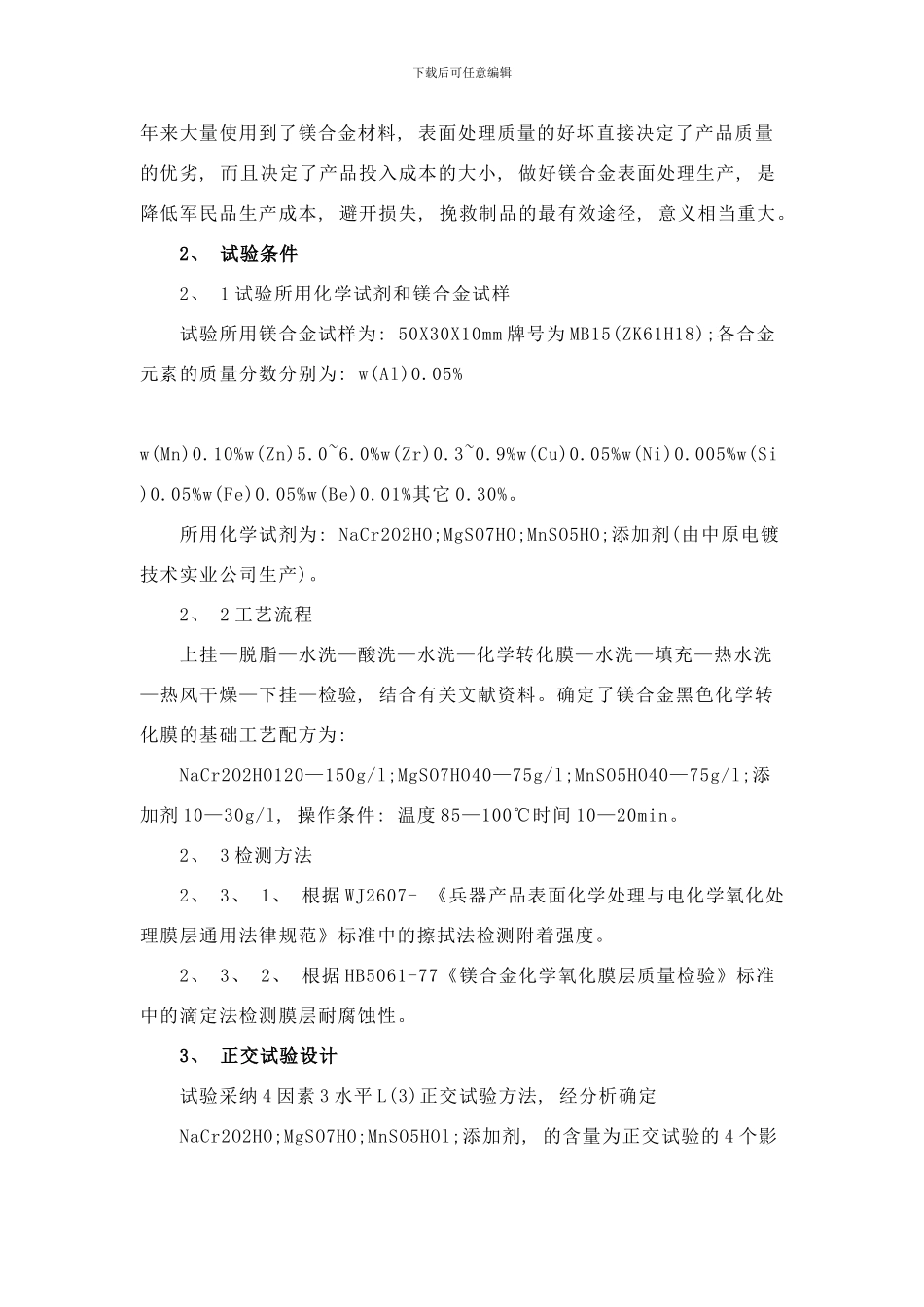

下载后可任意编辑镁合金黑色化学转化膜工艺讨论论文摘要: 经过正交试验, 优化得出镁合金黑色化学转化膜最佳工艺配方参数为: Na Cr2O 2H O150g/l;MgSO 7H O 75g/l; MnSO 5H O 75 g /l;添加剂 20 g/l, 操作条件: 温度 85—100℃ 时间 10—20min, 找出配方中各成分对镁合金黑色化学转化膜耐腐蚀性、 附着强度的影响, 提升了镁合金表面处理质量, 为镁合金表面处理实际生产提供了参考。 论文关键词: 镁合金,黑色转化膜,正交试验 1、 前言 自 20 世纪 90 中期以来, 随着能源价格的不断上涨以及可持续进展要求的提高, 资源和环境已成为人类可持续进展的首要问题, 新型轻型合金材料的讨论越来越受到重视, 镁合金凭借其优良的性能受到许多国内外专家的关注, 可是, 镁合金同时也存在耐腐蚀性及附着强度差、 易燃、 室温塑性变形困难等缺点, 使得镁合金的应用受到了很大的限制, 因此, 需进行有效的防护处理才能发挥其优良性能。当前, 为了提高镁合金的耐腐蚀性, 一般需对其进行表面改性处理, 主要有阳极氧化、 微弧氧化、 化学镀、 化学转化、 有机涂层等;其中化学转化处理以其工艺简单、 成本低廉被广泛采纳。 我公司镁合金零件产品因技术要求, 需将镁合金零件表面处理成黑色膜层, 该膜层被广泛用于光学仪器消光、 涂装底层及保护镁合金之用, 这就要求膜层具有极好的附着强度和在大气中的耐腐蚀性, 根据公司军民品生产的产品品种、 规格、 零件大小、 数量、 技术要求等情况, 结合公司现有设备及生产条件, 在众多的镁合金表面处理方法中, 我们采纳化学转化膜处理。经过一段时间的现行生产, 镁合金黑色化学转化膜处理存在的主要问题有(1)膜层外观、 附着强度差;用脱脂棉可轻松擦去膜层, (2)膜层抗腐蚀性能差。这些问题已经成了镁合金表面处理瓶颈问题, 必须尽快加以解决。特别对于我们这样的公司, 光学结构件、 军品结构件近下载后可任意编辑年来大量使用到了镁合金材料, 表面处理质量的好坏直接决定了产品质量的优劣, 而且决定了产品投入成本的大小, 做好镁合金表面处理生产, 是降低军民品生产成本, 避开损失, 挽救制品的最有效途径, 意义相当重大。 2、 试验条件 2、 1 试验所用化学试剂和镁合金试样 试验所用镁合金试样为: 50X30X10mm 牌号为 MB15(ZK61H18);各合金元素的质量分数分别为: w(Al)0.05% w(Mn)0.10%w(Zn)5.0~6.0%w(Zr)0.3~0.9%w(Cu)0.05%w(Ni)0.00...
