闽侯县竹岐乡测区地形测量设计书样本

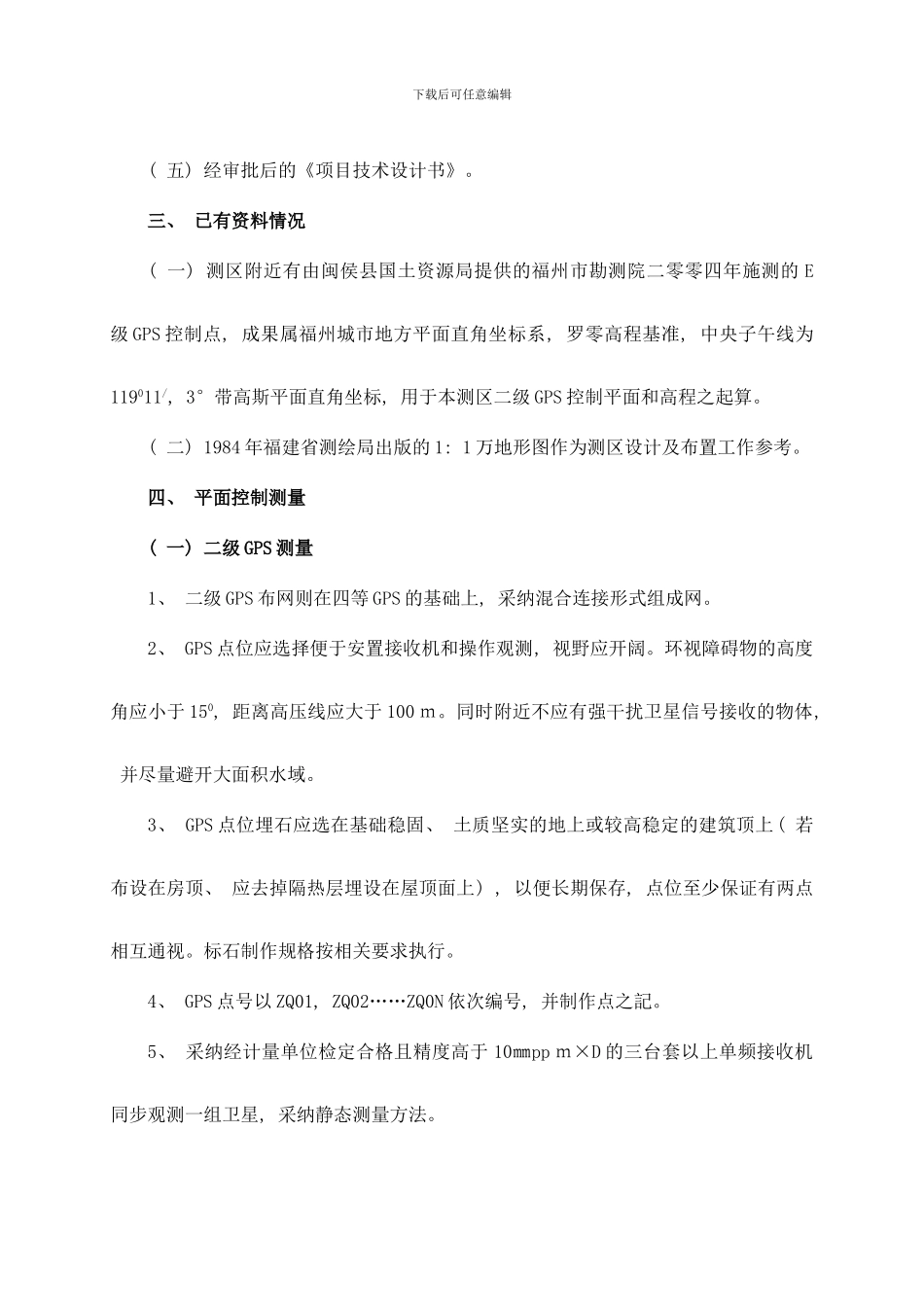

申报中级专业职务任职资格技术设计书为满足闽侯县竹岐乡白龙村, 苏洋村规划建设之需要, 受闽侯县国土资源局委托, 在其划定范围内( 1: 1 万地形图上圈定) 开展 1: 1000 比例尺数字化地形测量工作, 下载后可任意编辑经过双方充分协商拟订了本《技术设计书》。一、 概况( 一) 主要工作量1、 二级 GPS 点 6 点2、 1: 1000 比例尺数字化地形测量约 2.9km2( 二) 地理概况测区属福州市闽侯县竹岐乡管辖, 地处闽侯县中南部, 闽江南岸, 与县城一水之隔, 距福州市中心 22 公里。测区内主要有白龙, 苏洋等村庄, 居民主要为汉族, 讲福州地方语言, 但一般均能以普通话会话。测区地形呈带状, 高速公路、 316 国道横过乡境, 和乡村公路组成网状, 交通便利。居民地主要集中在南部, 北部以沙滩和滩涂为主, 地类较简单, 通视情况较好。本区属亚热带海洋大陆性气候, 年平均气温 19 度, 降雨量 1300 毫米, 常年可作业。二、 作业依据( 一) 《城市测量法律规范》( CTJ8-99(以下简称《法律规范》)。( 二) 《全球定位系统城市测量技术法律规范》CTJ73-97( 以下简称《法律规范》) 。( 三) 《1: 500、 1:1000、 1: 地形图图式》GB/T7929-1995(以下简称 《图式》)。( 四) 《数字测绘产品检查验收规定和质量评定》GB/18316- 。下载后可任意编辑( 五) 经审批后的《项目技术设计书》。三、 已有资料情况( 一) 测区附近有由闽侯县国土资源局提供的福州市勘测院二零零四年施测的 E级 GPS 控制点, 成果属福州城市地方平面直角坐标系, 罗零高程基准, 中央子午线为119011/, 3°带高斯平面直角坐标, 用于本测区二级 GPS 控制平面和高程之起算。( 二) 1984 年福建省测绘局出版的 1: 1 万地形图作为测区设计及布置工作参考。四、 平面控制测量( 一) 二级 GPS 测量1、 二级 GPS 布网则在四等 GPS 的基础上, 采纳混合连接形式组成网。2、 GPS 点位应选择便于安置接收机和操作观测, 视野应开阔。环视障碍物的高度角应小于 150, 距离高压线应大于 100 ｍ。同时附近不应有强干扰卫星信号接收的物体, 并尽量避开大面积水域。3、 GPS 点位埋石应选在基础稳固、 土质坚实的地上或较高稳定的建筑顶上( 若布设在房顶、 应去掉隔热层埋设在屋顶面上) , 以便长期保存, 点位至少保证有两点相互通视。标石制作规格按相关要求执行。4、 GPS 点号以 ZQ01, ZQ02……ZQ0N 依次...
