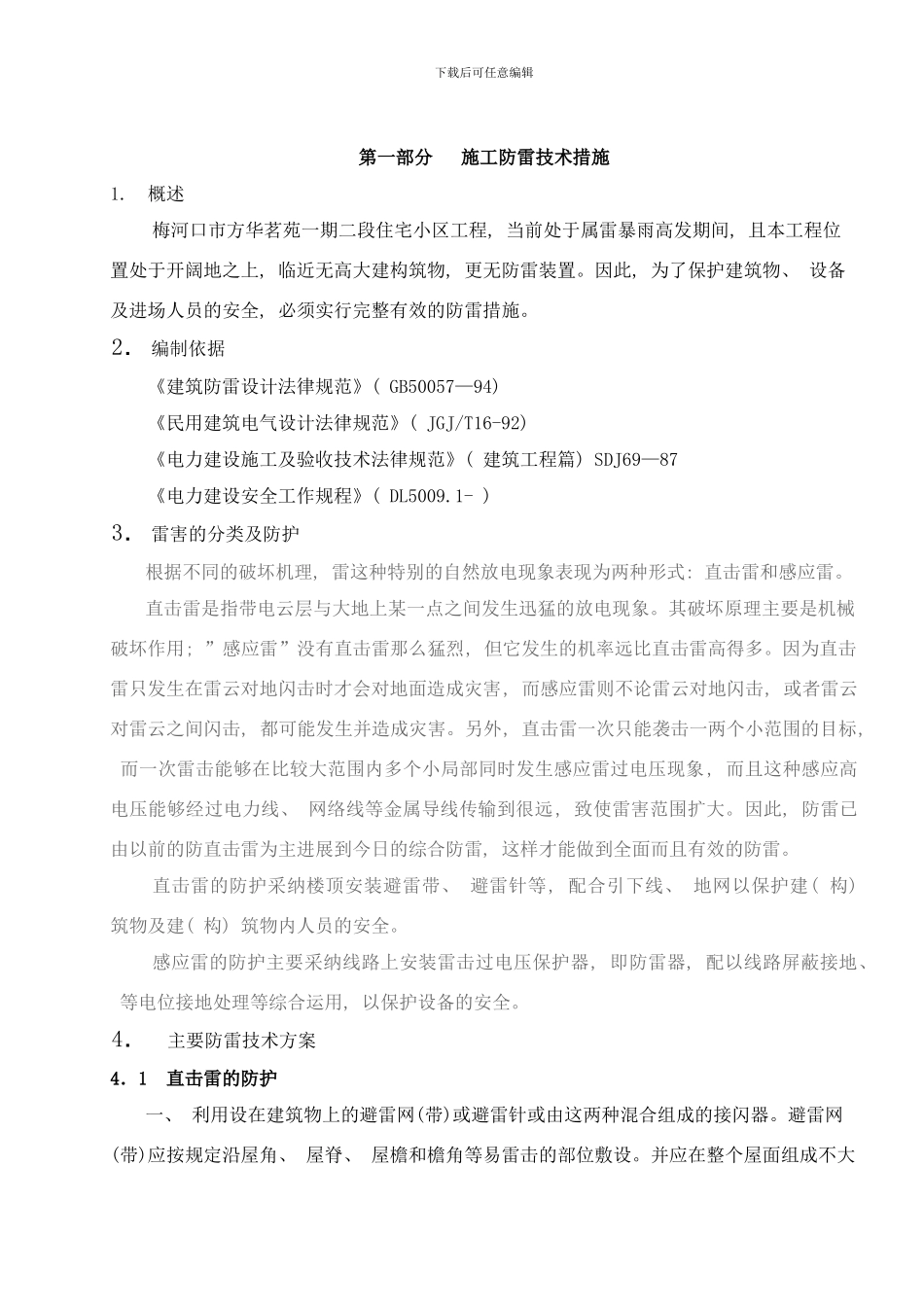

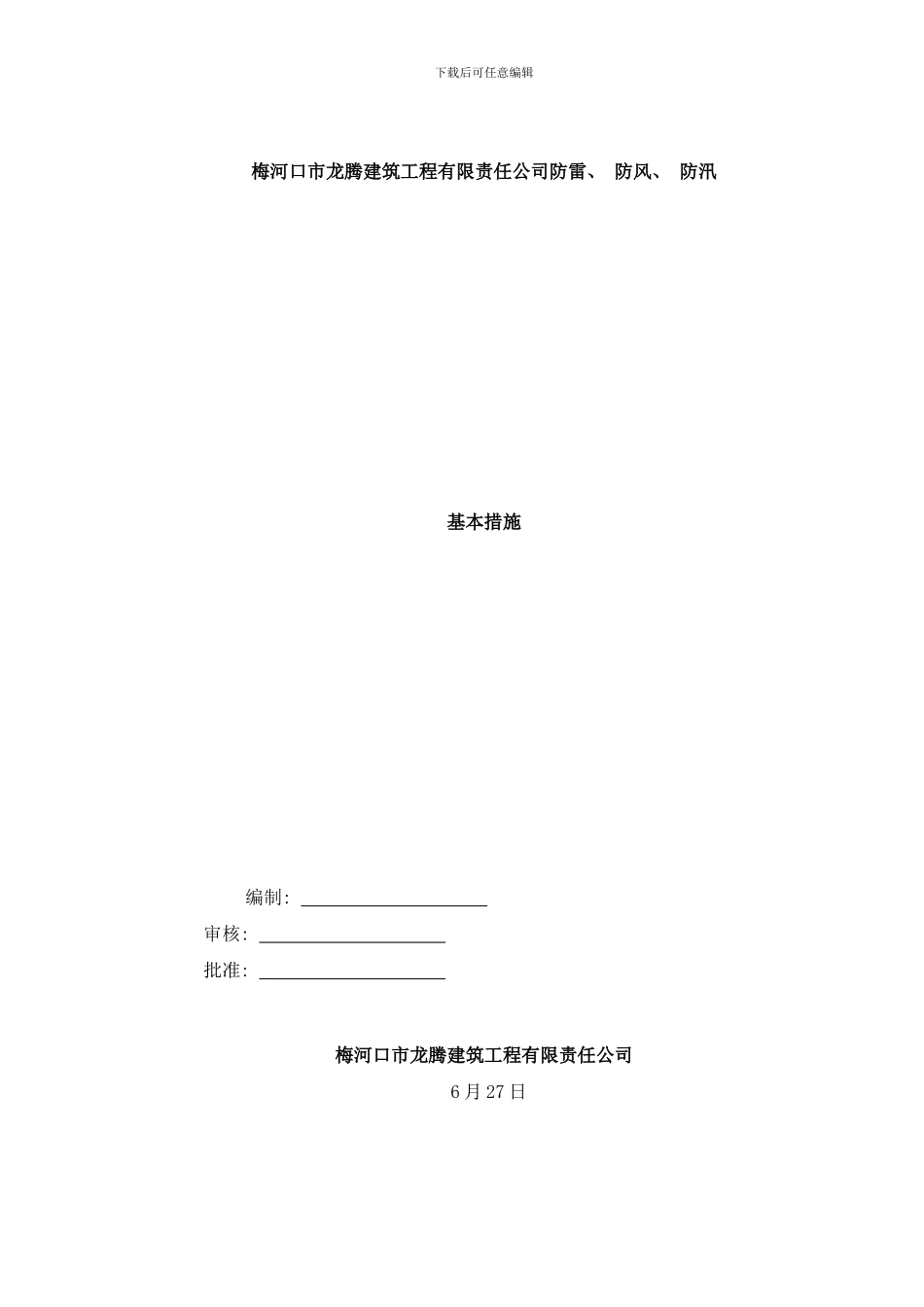

下载后可任意编辑梅河口市龙腾建筑工程有限责任公司防雷、 防风、 防汛基本措施编制: 审核: 批准: 梅河口市龙腾建筑工程有限责任公司 6 月 27 日下载后可任意编辑第一部分 施工防雷技术措施1. 概述梅河口市方华茗苑一期二段住宅小区工程, 当前处于属雷暴雨高发期间, 且本工程位置处于开阔地之上, 临近无高大建构筑物, 更无防雷装置。因此, 为了保护建筑物、 设备及进场人员的安全, 必须实行完整有效的防雷措施。2． 编制依据《建筑防雷设计法律规范》( GB50057—94) 《民用建筑电气设计法律规范》( JGJ/T16-92) 《电力建设施工及验收技术法律规范》( 建筑工程篇) SDJ69—87《电力建设安全工作规程》( DL5009.1- ) 3． 雷害的分类及防护根据不同的破坏机理, 雷这种特别的自然放电现象表现为两种形式: 直击雷和感应雷。直击雷是指带电云层与大地上某一点之间发生迅猛的放电现象。其破坏原理主要是机械破坏作用; ”感应雷”没有直击雷那么猛烈, 但它发生的机率远比直击雷高得多。因为直击雷只发生在雷云对地闪击时才会对地面造成灾害, 而感应雷则不论雷云对地闪击, 或者雷云对雷云之间闪击, 都可能发生并造成灾害。另外, 直击雷一次只能袭击一两个小范围的目标, 而一次雷击能够在比较大范围内多个小局部同时发生感应雷过电压现象, 而且这种感应高电压能够经过电力线、 网络线等金属导线传输到很远, 致使雷害范围扩大。因此, 防雷已由以前的防直击雷为主进展到今日的综合防雷, 这样才能做到全面而且有效的防雷。 直击雷的防护采纳楼顶安装避雷带、 避雷针等, 配合引下线、 地网以保护建( 构) 筑物及建( 构) 筑物内人员的安全。感应雷的防护主要采纳线路上安装雷击过电压保护器, 即防雷器, 配以线路屏蔽接地、 等电位接地处理等综合运用, 以保护设备的安全。4．主要防雷技术方案4．1 直击雷的防护一、 利用设在建筑物上的避雷网(带)或避雷针或由这两种混合组成的接闪器。避雷网(带)应按规定沿屋角、 屋脊、 屋檐和檐角等易雷击的部位敷设。并应在整个屋面组成不大下载后可任意编辑于 20m×20m 或 24m×16m 的网格。平屋面的建筑物, 当其宽度不大于 20m 时, 可仅沿周连敷设一圈避雷带。二、 引下线不应少于两根, 但周长不超过 25m 且高度不超过 40m 的建筑物可设一根引下线。引下线应沿建筑物四周均匀或对称布置, 其间距不应大于 25m。当仅利用建筑物四周的钢柱或柱子钢筋作...
