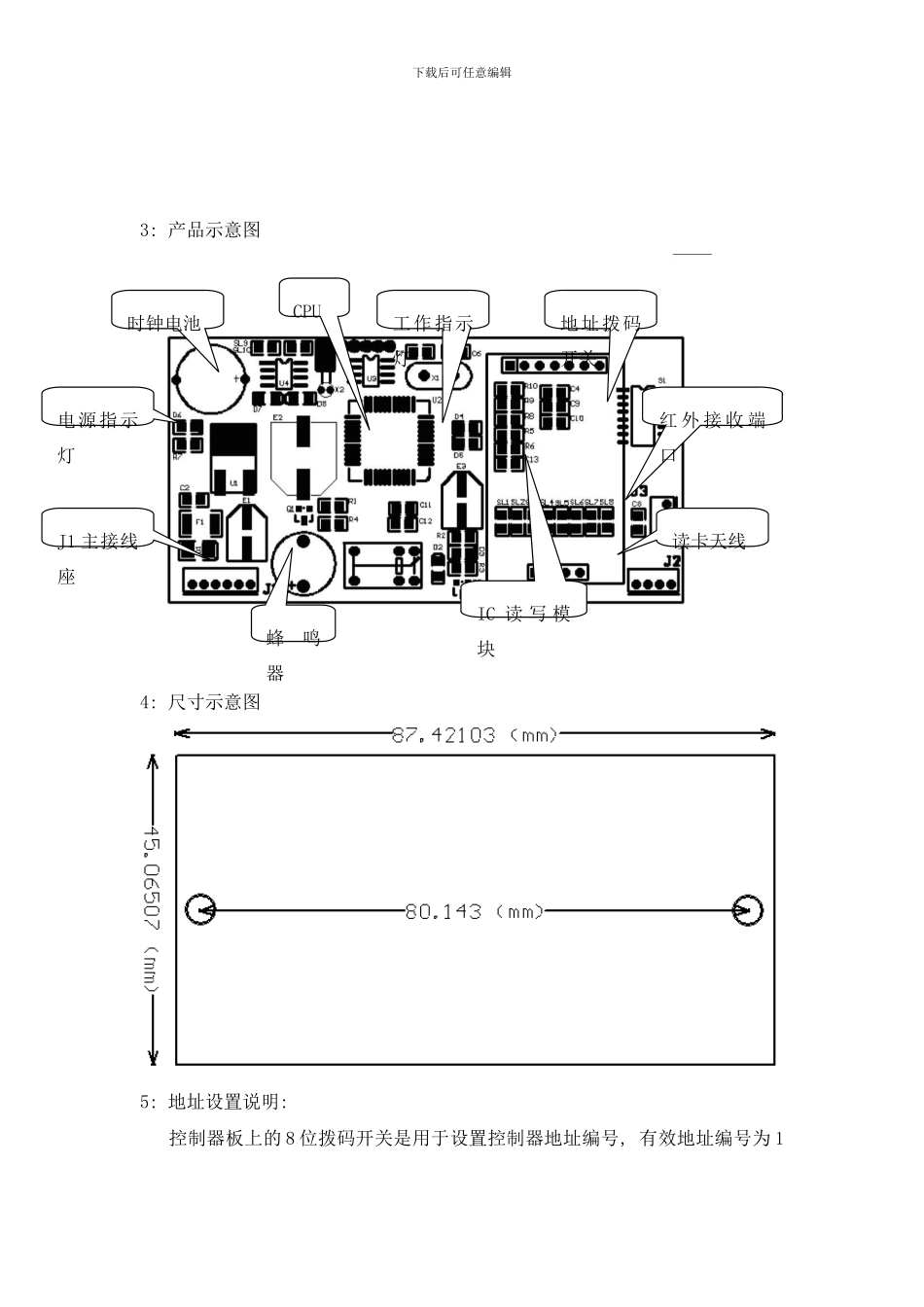

下载后可任意编辑限时限次硬件限时限次硬件1: 性能参数输入电压DC12V±30%工作电流<100mA读卡类型Mifare 卡数据保存> (掉电后)用户容量无限制黑名单容量4000 条反应时间<0.5 秒输出负载2A 24VDC感应距离3~8cm(与天线尺寸有关)工作温度-20℃~70℃工作湿度<90%主机尺寸L87×W45×H12mm2: 引线说明J1 接口( 6P 线) 序号信号线色功能说明112V红电源正极输入2GND黑电源负极输入3NO黄继电器常开端4COM白继电器公共端5NC绿继电器常闭端6DOOR蓝开门按钮( 低电平有效) J2序号信号线色功能说明1TX1红天线2GND黑系统地3TX2黄天线4TX3白天线J3序号信号线色功能说明1+5V红红外电源2GND黑红外地3RF黄红外信号输入下载后可任意编辑3: 产品示意图4: 尺寸示意图5: 地址设置说明: 控制器板上的 8 位拨码开关是用于设置控制器地址编号, 有效地址编号为 1时钟电池电源指示灯J1 主接线座蜂鸣器工作指示灯CPU地址拨码开关红 外 接 收 端口读卡天线IC 读 写 模块下载后可任意编辑～239, 采纳 8421BCD 码设置方式, 白色手柄拨到 NO 端有效, 拨码后门禁控制器需重新通电, 同一个系统内的控制器编码不可重复。6: 系统应用示意图: 7: 红外操作说明 卡号增加: 按 0, 绿灯亮, 按 XXXXXXXX CALL。XXXXXXXX 为用户编号。J1 接线座J1 接 线座下载后可任意编辑 卡号删除: 按 2XXXXXXXX CALL, XXXXXXXXXX 为用户编号。 删除所有卡: 按 4 CALL, 等待数秒后 B 一声, 即删除完毕。 门常开启: 按 5CALL, 此操作后自动退出系统。 开门时间: 按 6XXCALL, 此操作后自动退出系统。最大 60 秒 门开一次: 按 7CALL, 此操作后自动退出系统。 修改密码: 按 8XXXXXCALL。 设置时间: 按 9XXXXXXXXXXXXCALL.年( 2 位) 月( 2 位) 日( 2 位) 时( 2位) 分( 2 位) 秒( 2 位) 退出系统: 按 EXID 或者说 10 秒无任何操作将自动退出8: 故障排除方法刷用户卡控制器不开门: 扇区和密码与控制器不一致; 使用有效期过期; 有效使用次数为 0; 没有此控制器的开门权限; 控制器时钟不准确; 用户卡初始化密码不成功: 在<请输入原密码>的密码框里面重新输入卡的正确密码。读写器写不卡: 检查读写器使用的串口与软件设置串口编号一致控制器断电后用户卡成为无效卡: 更换时钟钮扣电池。其它故障处理或软件操作见软件说明书。9: 注意事项本设备未做防水处理, 避开安装在潮湿或雨水淋到环境。安装位置尽量远离射频干扰和金属表面。
