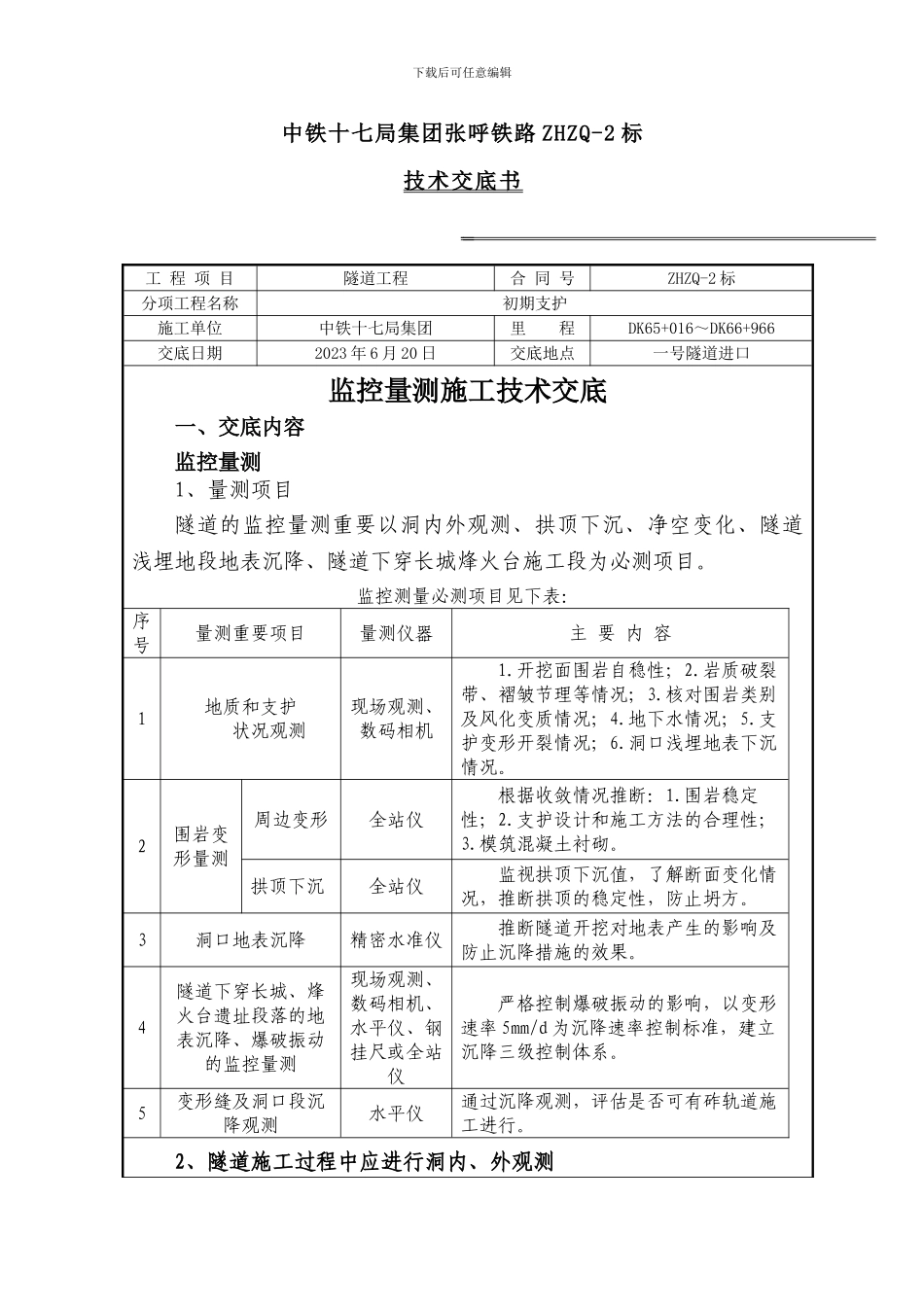

下载后可任意编辑中铁十七局集团张呼铁路 ZHZQ-2 标技术交底书 工 程 项 目隧道工程合 同 号ZHZQ-2 标分项工程名称初期支护施工单位中铁十七局集团里 程DK65+016～DK66+966交底日期2023 年 6 月 20 日交底地点一号隧道进口监控量测施工技术交底一、交底内容监控量测1、量测项目隧道的监控量测重要以洞内外观测、拱顶下沉、净空变化、隧道浅埋地段地表沉降、隧道下穿长城烽火台施工段为必测项目。监控测量必测项目见下表：序号量测重要项目量测仪器主 要 内 容1地质和支护状况观测现场观测、数码相机 1.开挖面围岩自稳性；2.岩质破裂带、褶皱节理等情况；3.核对围岩类别及风化变质情况；4.地下水情况；5.支护变形开裂情况；6.洞口浅埋地表下沉情况。2围岩变形量测周边变形全站仪 根据收敛情况推断：1.围岩稳定性；2.支护设计和施工方法的合理性；3.模筑混凝土衬砌。拱顶下沉全站仪 监视拱顶下沉值，了解断面变化情况，推断拱顶的稳定性，防止坍方。3洞口地表沉降精密水准仪 推断隧道开挖对地表产生的影响及防止沉降措施的效果。4隧道下穿长城、烽火台遗址段落的地表沉降、爆破振动的监控量测现场观测、数码相机、水平仪、钢挂尺或全站仪 严格控制爆破振动的影响，以变形速率 5mm/d 为沉降速率控制标准，建立沉降三级控制体系。5变形缝及洞口段沉降观测水平仪通过沉降观测，评估是否可有砟轨道施工进行。2、隧道施工过程中应进行洞内、外观测下载后可任意编辑(1)洞内观测可分开挖工作面观测和已施施工场地段观测两部分。开挖工作面观测应在每次开挖后进行。观测中发现围岩条件恶化时，应立即采纳相应解决措施；观测后应及时绘制开挖工作面地质素描图、填写开挖工作面地质状态登记表和施工阶段围岩级别鉴定卡。对已施施工场地段的观测天天至少应进行一次，重要观测喷射混凝土、锚杆、钢架和二次衬砌等的工作状态。(2)洞外观测重点应在洞口段和洞身埋置深度较浅地段，其观测内容应涉及地表开裂、地表沉陷、边坡及仰坡稳定状态、地表水渗透情况等。(3)施工期间加强下穿长城、烽火台遗址地段的地表沉降、爆破振动的监控量测，并将监控量测用于施工过程管理，便于及时调整施工工艺。爆破引起的允许振动速度位 0.5cm/s。按沉降控制开展施工，建立沉降三级控制体系，分为黄色预警、橙色预警和红色预警。3、材料及规定(1)地表下沉观测点埋设深度 0.6m，采纳混凝土包 Φ22 螺纹钢进行加固、标记，螺纹钢顶面制成圆形。(2)监控量...
