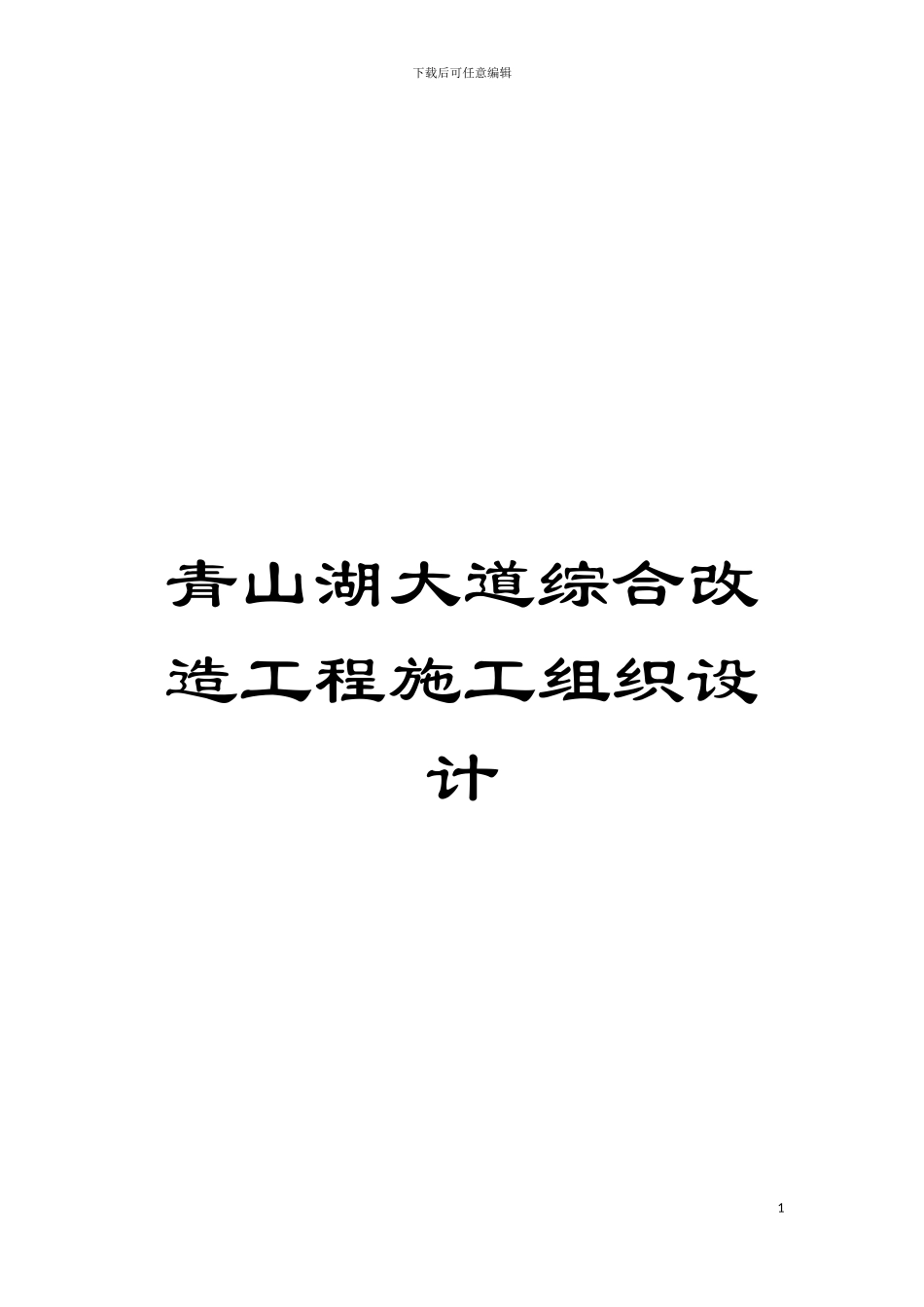

青山湖大道综合改造工程施工组织设计模板

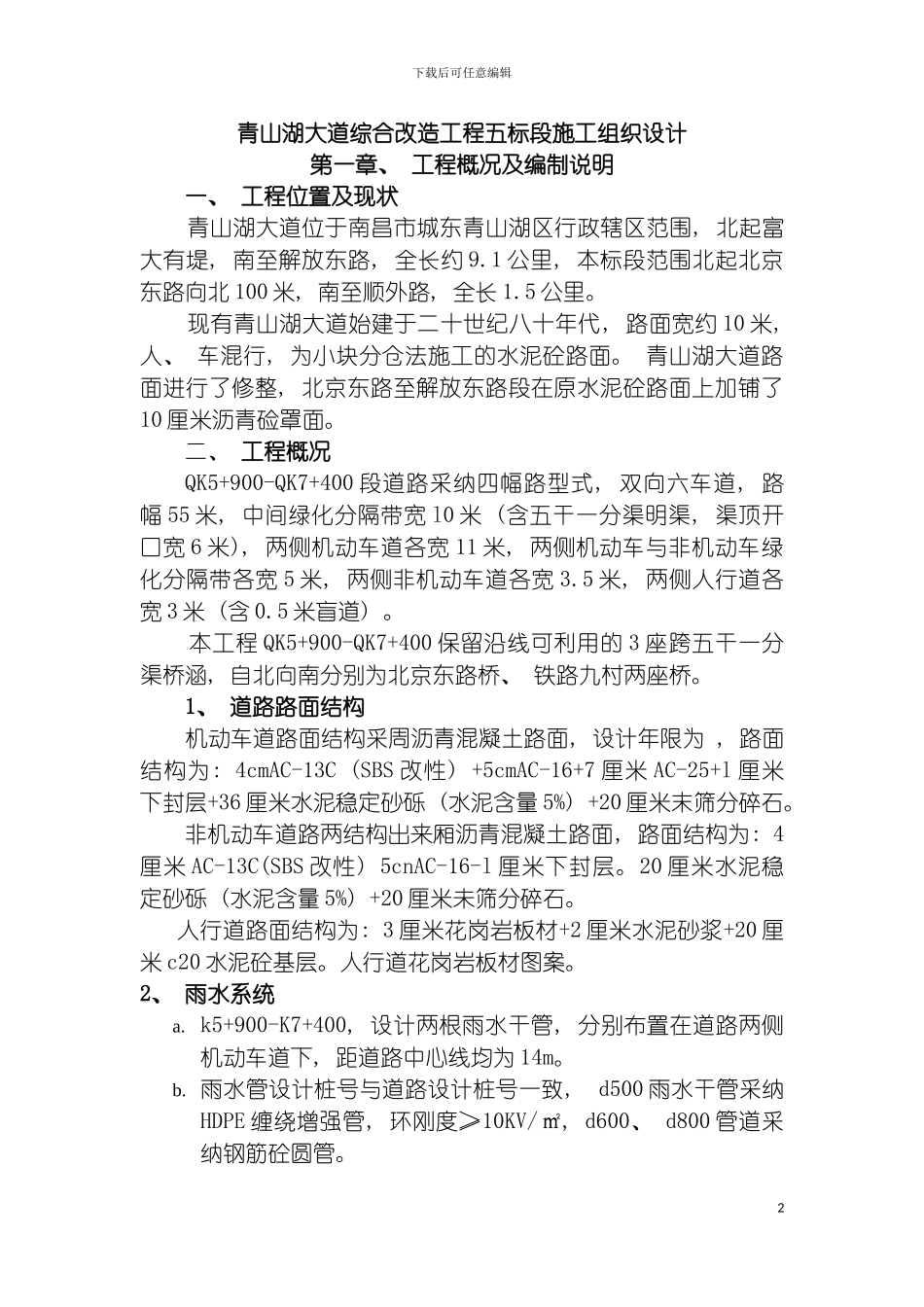

下载后可任意编辑青山湖大道综合改造工程施工组织设计1下载后可任意编辑青山湖大道综合改造工程五标段施工组织设计第一章、 工程概况及编制说明一、 工程位置及现状 青山湖大道位于南昌市城东青山湖区行政辖区范围, 北起富大有堤, 南至解放东路, 全长约 9.1 公里, 本标段范围北起北京东路向北 100 米, 南至顺外路, 全长 1.5 公里。 现有青山湖大道始建于二十世纪八十年代, 路面宽约 10 米, 人、 车混行, 为小块分仓法施工的水泥砼路面。 青山湖大道路面进行了修整, 北京东路至解放东路段在原水泥砼路面上加铺了10 厘米沥青硷罩面。二、 工程概况QK5+900-QK7+400 段道路采纳四幅路型式, 双向六车道, 路幅 55 米, 中间绿化分隔带宽 l0 米 (含五干一分渠明渠, 渠顶开口宽 6 米), 两侧机动车道各宽 11 米, 两侧机动车与非机动车绿化分隔带各宽 5 米, 两侧非机动车道各宽 3.5 米, 两侧人行道各宽 3 米 (含 0.5 米盲道) 。 本工程 QK5+900-QK7+400 保留沿线可利用的 3 座跨五干一分渠桥涵, 自北向南分别为北京东路桥、 铁路九村两座桥。1、 道路路面结构 机动车道路面结构采周沥青混凝土路面, 设计年限为 , 路面结构为: 4cmAC-13C (SBS 改性) +5cmAC-16+7 厘米 AC-25+l 厘米下封层+36 厘米水泥稳定砂砾 (水泥含量 5%) +20 厘米末筛分碎石。非机动车道路两结构出来厢沥青混凝土路面, 路面结构为: 4厘米 AC-13C(SBS 改性) 5cnAC-16-l 厘米下封层。20 厘米水泥稳定砂砾 (水泥含量 5%) +20 厘米未筛分碎石。人行道路面结构为: 3 厘米花岗岩板材+2 厘米水泥砂浆+20 厘米 c20 水泥砼基层。人行道花岗岩板材图案。2、 雨水系统a. k5+900-K7+400, 设计两根雨水干管, 分别布置在道路两侧机动车道下, 距道路中心线均为 14m。b. 雨水管设计桩号与道路设计桩号一致, d500 雨水干管采纳HDPE 缠绕增强管, 环刚度≥10KV/㎡, d600、 d800 管道采纳钢筋砼圆管。2下载后可任意编辑c. 雨水口一般每隔约 30m 布翼, 经过雨水支管与雨水干管连通, 雨水支管采纳 d300 HDPE 缠绕增强管, 坡度 0.01.3、 污水系统d. 设计一根污水干管, 布置在道路西侧非机动车道下, 距道路西侧道路红线 4.5m。e. 北京东路--顺外路段污水分段排入五干渠东侧截污箱函内。f. 五干渠东侧( 道路东侧) 污水经过预留污水接户管排入截污箱函内。g. 污水干管设计起点桩号...
