顶管工程施工组织设计

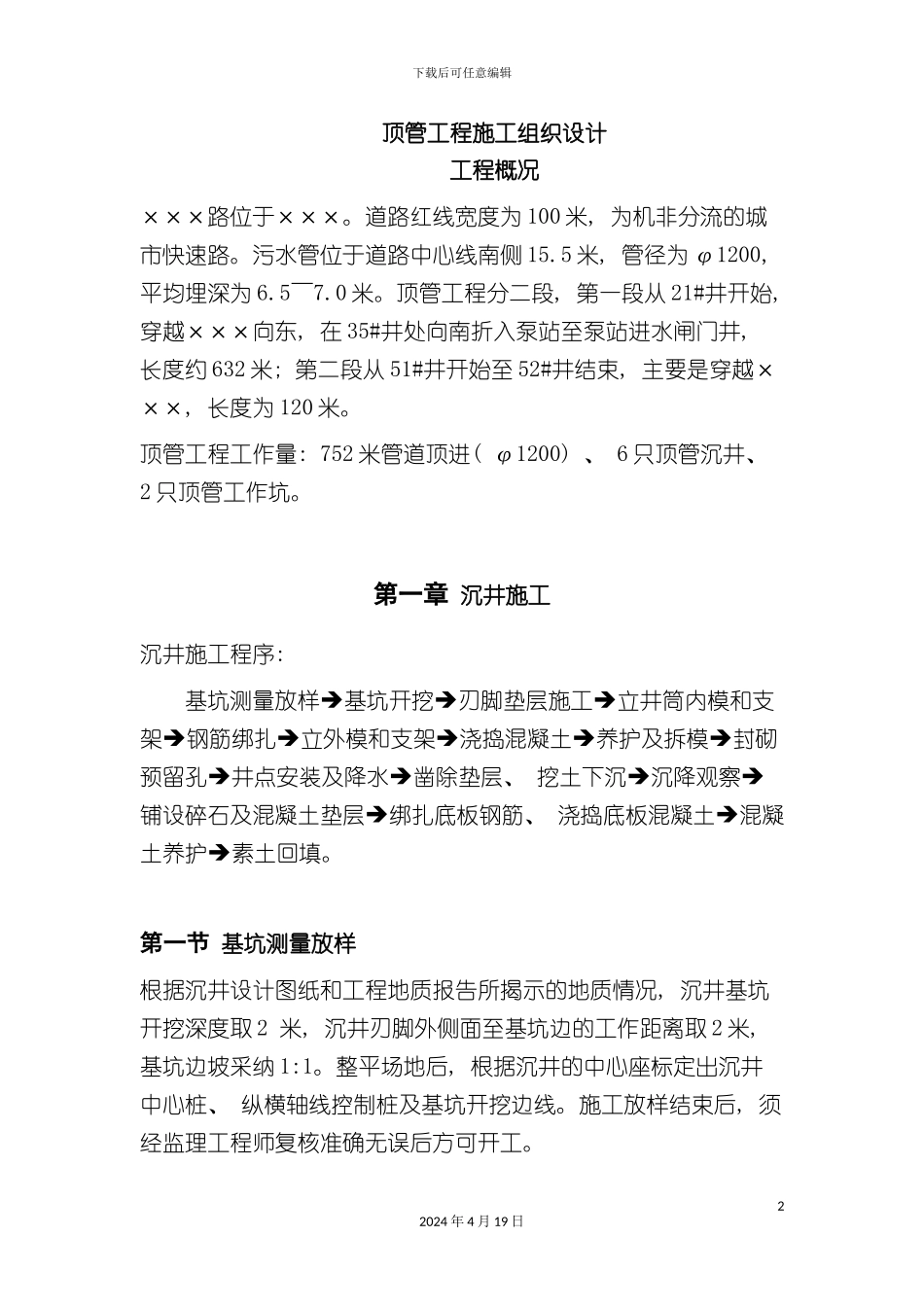

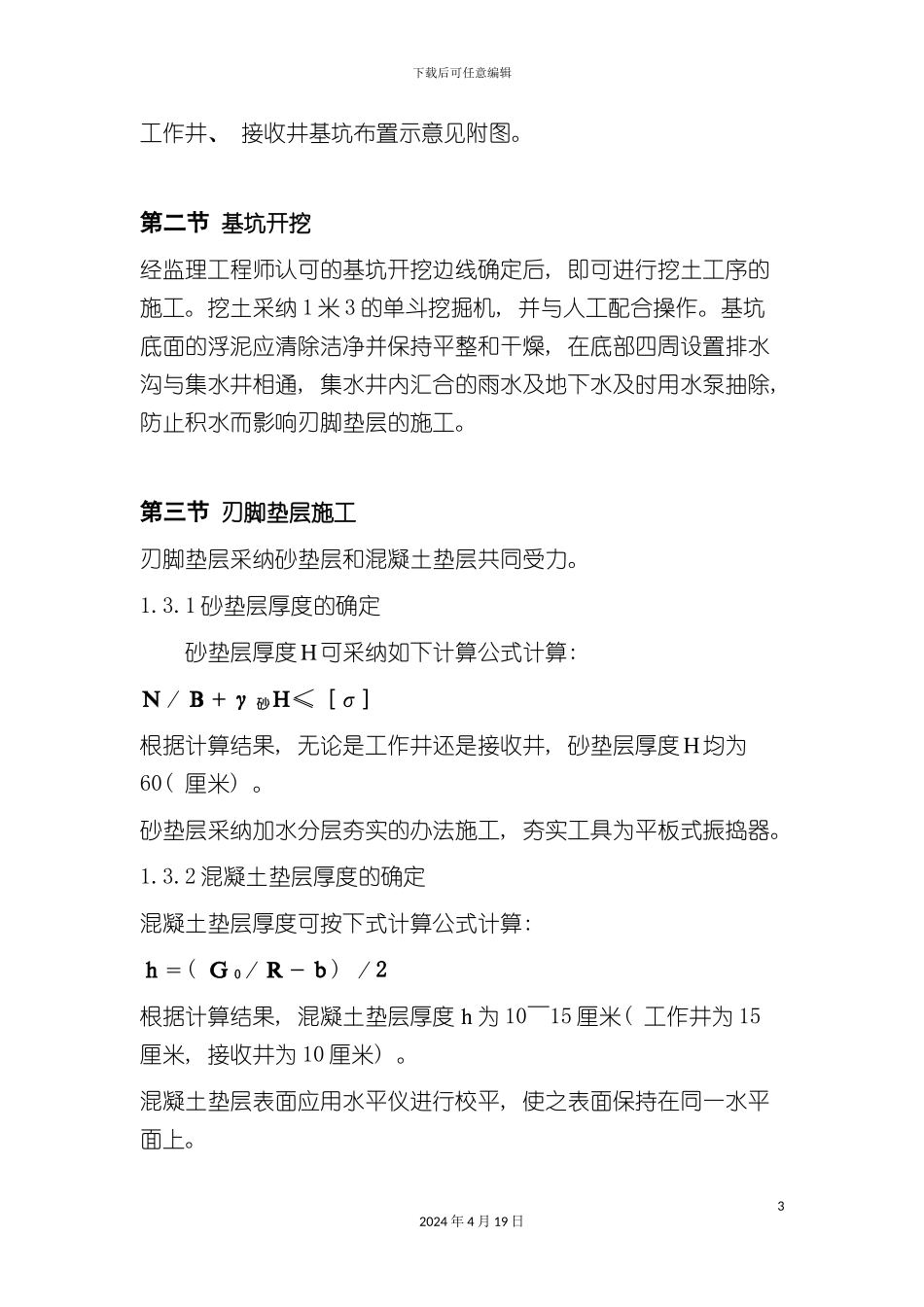

下载后可任意编辑顶管工程施工组织设计12024 年 4 月 19 日下载后可任意编辑顶管工程施工组织设计工程概况×××路位于×××。道路红线宽度为 100 米, 为机非分流的城市快速路。污水管位于道路中心线南侧 15.5 米, 管径为 φ1200, 平均埋深为 6.5～7.0 米。顶管工程分二段, 第一段从 21#井开始, 穿越×××向东, 在 35#井处向南折入泵站至泵站进水闸门井, 长度约 632 米; 第二段从 51#井开始至 52#井结束, 主要是穿越×××, 长度为 120 米。顶管工程工作量: 752 米管道顶进( φ1200) 、 6 只顶管沉井、 2 只顶管工作坑。第一章 沉井施工沉井施工程序: 基坑测量放样基坑开挖刃脚垫层施工立井筒内模和支架钢筋绑扎立外模和支架浇捣混凝土养护及拆模封砌预留孔井点安装及降水凿除垫层、 挖土下沉沉降观察铺设碎石及混凝土垫层绑扎底板钢筋、 浇捣底板混凝土混凝土养护素土回填。第一节 基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况, 沉井基坑开挖深度取 2 米, 沉井刃脚外侧面至基坑边的工作距离取 2 米, 基坑边坡采纳 1:1。整平场地后, 根据沉井的中心座标定出沉井中心桩、 纵横轴线控制桩及基坑开挖边线。施工放样结束后, 须经监理工程师复核准确无误后方可开工。22024 年 4 月 19 日下载后可任意编辑工作井、 接收井基坑布置示意见附图。第二节 基坑开挖经监理工程师认可的基坑开挖边线确定后, 即可进行挖土工序的施工。挖土采纳 1 米 3 的单斗挖掘机, 并与人工配合操作。基坑底面的浮泥应清除洁净并保持平整和干燥, 在底部四周设置排水沟与集水井相通, 集水井内汇合的雨水及地下水及时用水泵抽除, 防止积水而影响刃脚垫层的施工。第三节 刃脚垫层施工刃脚垫层采纳砂垫层和混凝土垫层共同受力。1.3.1 砂垫层厚度的确定 砂垫层厚度Ｈ可采纳如下计算公式计算: Ｎ／Ｂ＋γ 砂Ｈ≤［σ］根据计算结果, 无论是工作井还是接收井, 砂垫层厚度Ｈ均为 60( 厘米) 。砂垫层采纳加水分层夯实的办法施工, 夯实工具为平板式振捣器。1.3.2 混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算: ｈ＝( Ｇ 0／Ｒ－ｂ) ／2根据计算结果, 混凝土垫层厚度ｈ为 10～15 厘米( 工作井为 15厘米, 接收井为 10 厘米) 。混凝土垫层表面应用水平仪进行校平, 使之表面保持在同一水平面上。32024 年 4 月 19 日下载...
