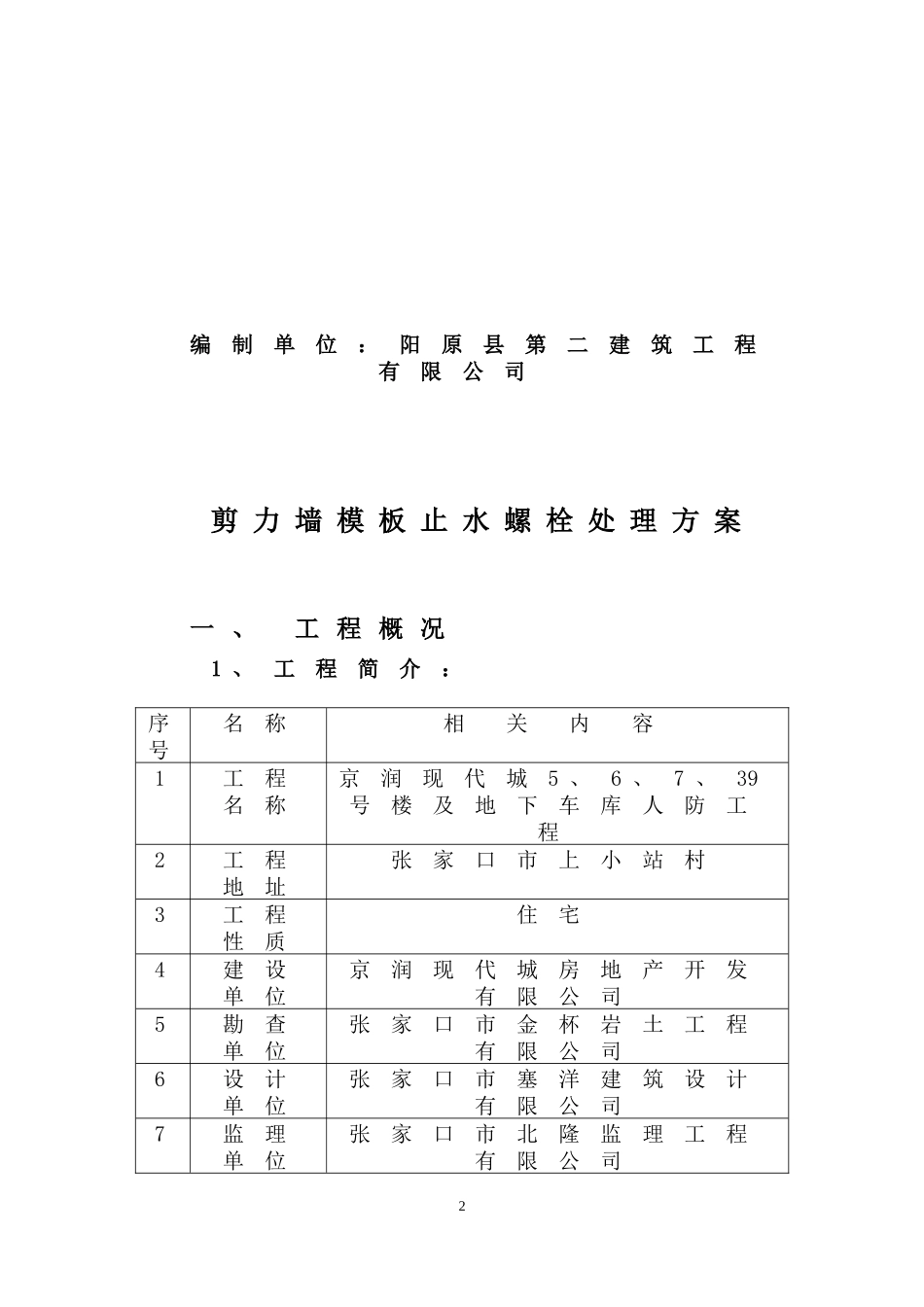

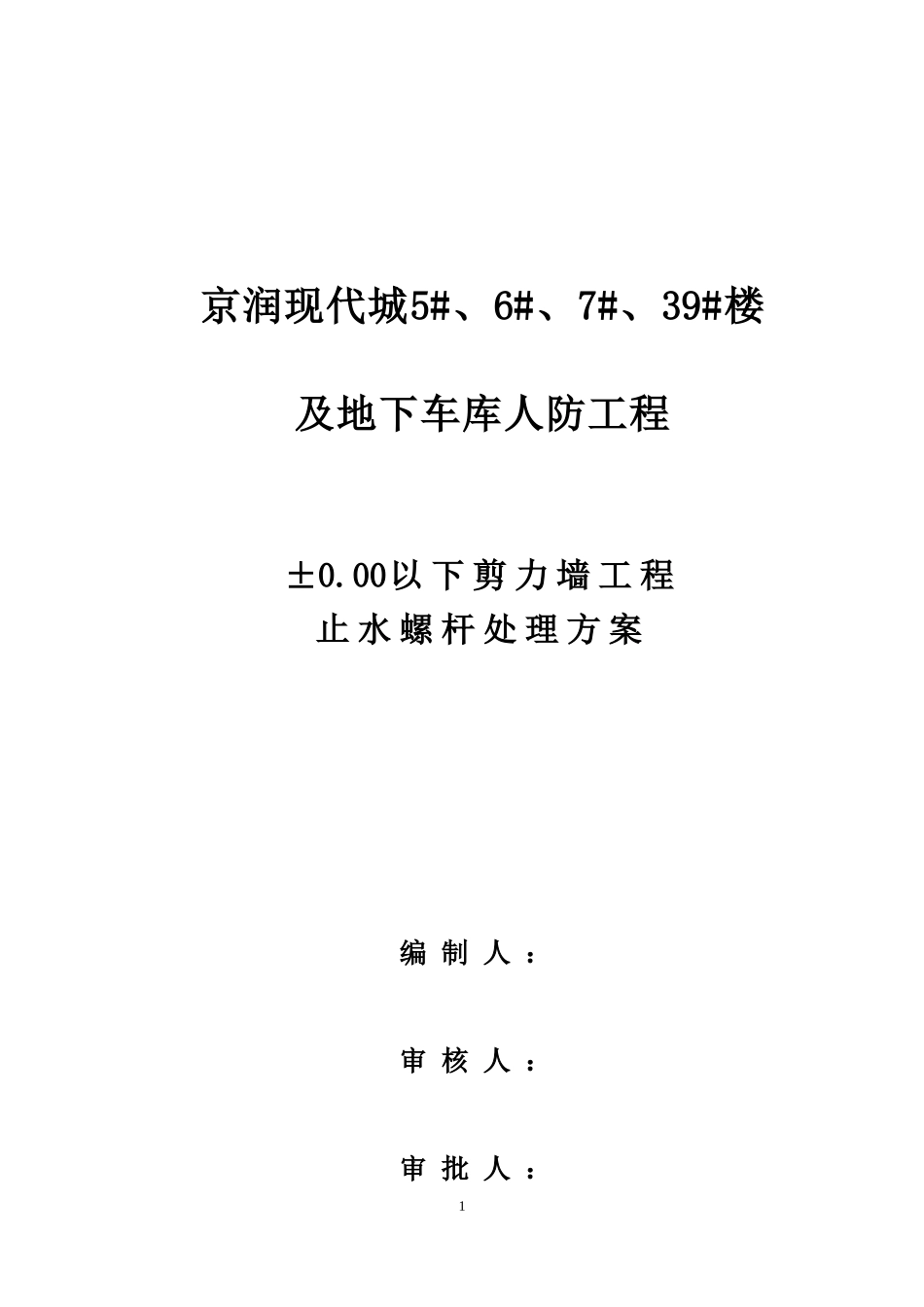

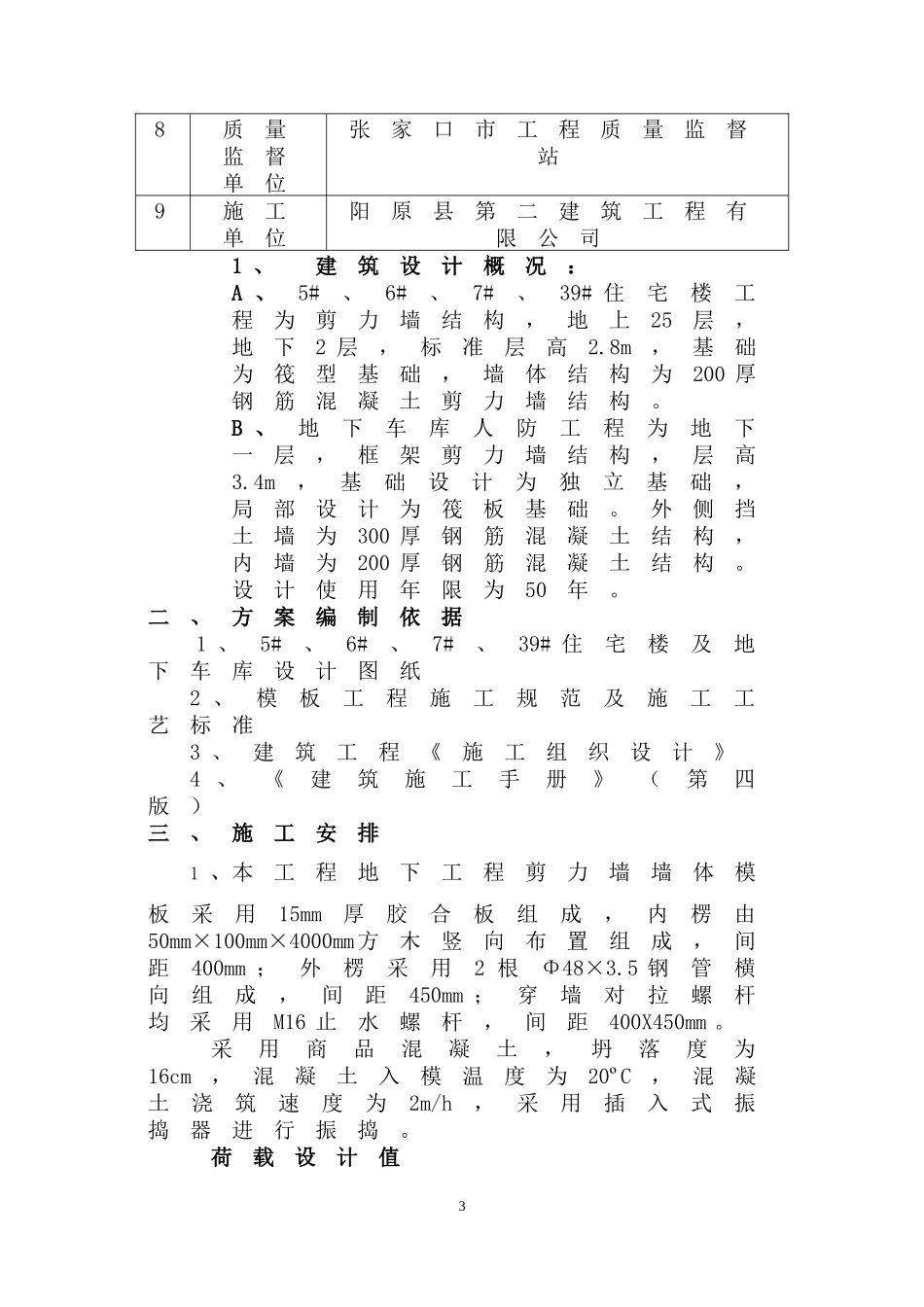

京润现代城5#、6#、7#、39#楼及地下车库人防工程±0.00以下剪力墙工程止水螺杆处理方案编制人：审核人：审批人：1编制单位：阳原县第二建筑工程有限公司剪力墙模板止水螺栓处理方案一、工程概况1、工程简介：序号名称相关内容1工程名称京润现代城5、6、7、39号楼及地下车库人防工程2工程地址张家口市上小站村3工程性质住宅4建设单位京润现代城房地产开发有限公司5勘查单位张家口市金杯岩土工程有限公司6设计单位张家口市塞洋建筑设计有限公司7监理单位张家口市北隆监理工程有限公司28质量监督单位张家口市工程质量监督站9施工单位阳原县第二建筑工程有限公司1、建筑设计概况：A、5#、6#、7#、39#住宅楼工程为剪力墙结构，地上25层，地下2层，标准层高2.8m，基础为筏型基础，墙体结构为200厚钢筋混凝土剪力墙结构。B、地下车库人防工程为地下一层，框架剪力墙结构，层高3.4m，基础设计为独立基础，局部设计为筏板基础。外侧挡土墙为300厚钢筋混凝土结构，内墙为200厚钢筋混凝土结构。设计使用年限为50年。二、方案编制依据1、5#、6#、7#、39#住宅楼及地下车库设计图纸2、模板工程施工规范及施工工艺标准3、建筑工程《施工组织设计》4、《建筑施工手册》（第四版）三、施工安排1、本工程地下工程剪力墙墙体模板采用15mm厚胶合板组成，内楞由50mm×100mm×4000mm方木竖向布置组成，间距400mm；外楞采用2根Φ48×3.5钢管横向组成，间距450mm；穿墙对拉螺杆均采用M16止水螺杆，间距400X450mm。采用商品混凝土，坍落度为16cm，混凝土入模温度为20ºC，混凝土浇筑速度为2m/h，采用插入式振捣器进行振捣。荷载设计值3A、混凝土侧压力混凝土侧压力标准值计算：公式介绍：F=0.22rctOβ1β2V½F=rcH式中,F——新浇混凝土对模板的最大侧压力（KN/m²）；rc——混凝土的重力密度，对于普通混凝土，取24KN/m³；tO——新浇筑混凝土的初凝时间（h），可按实际确定。当缺乏资料时，可采用公式t=200/（T+15）进行计算；V——混凝土的浇筑速度（m/h）；β1——外加剂影响修正系数。不掺加外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85;50-90mm时,取1.0;110-150mm时,取1.15;H——混凝土侧压力计算位置处至新浇筑混凝土顶面的总厚度（m）；T——施工气温（ºC）；H——混凝土的有效压头高度（m），即侧压力达到最大值的浇筑高度，h=F/rc。采用内部振捣器时，新浇筑混凝土作用于模板的最大侧压力，取上述两公式的最小值。对于本工程，已知混凝土浇筑速度V=2m/h，施工气温T=20ºC，tO=200/（20+15）=5.71，依据上述两式得混凝土最大侧压力F为：F=0.22rctOβ1β2V½=0.22×24×5.71×1.2×1.15×2½=58.83KN/m²另,F=rcH=24×4=96KN/m²,取两者中最小者,即F=58.83KN/m²作为计算值,实际设计荷载为:F=58.83KN/m²×1.2=70.6KN/m²。倾倒混凝4土时产生的荷载为4KN/m²。则，计算总压力F=70.6×0.85+4×1.4×0.85=60.0+4.76=64.76KN/m²。B、内楞方木验算采用50mm×100mm×2000mm方木做内楞，力学性能指标按《建筑施工手册》第四版的表3-9取用，弹性模量E=9000N/mm²，抗弯强度设计值fm=11N/mm²，抗剪强度设计值fv=1.3N/mm²。间距不大于400mm，方木按简支梁考虑。抗弯强度验算：q=64.76×0.4=25.904KN/mMmax=0.125×25.904×0.45²=0.655KN·mW=(50×100²)/6=8.3×104mm³σ=Mmax/W=7.89N/mm²<11N/mm²,满足要求.C、外楞钢管验算外楞钢管按三跨连续梁计算，为方便计算，将由方木传递到外楞钢管上的荷载简化为均布荷载。q=64.76×0.45=29.14KN/mMmax=0.1×29.14×0.45²=0.59KN·mσ=M/W=0.59×106/(2×5.08×10³)=149.9MPa<205Mpa(满足要求)。D、对拉螺栓验算M14螺栓截面净面积A=113mm²，对拉螺的抗拉设计强度为170Mpa.则对拉螺栓的拉力N=侧压力×内楞间距×外楞间距=64.76×0.4×0.45=11.66KNσ=11.66×10³/113=103Mpa<170Mpa,满足要求。3、剪力墙模板①支设工序：检查→清理→放模板就位线→安放面角模板安放内模→安装穿墙螺栓→安装外模、固定→调整模板间隙、找垂直度→检查、验收模板。②剪力墙支模前必须涂刷水性脱模剂。5③模...
