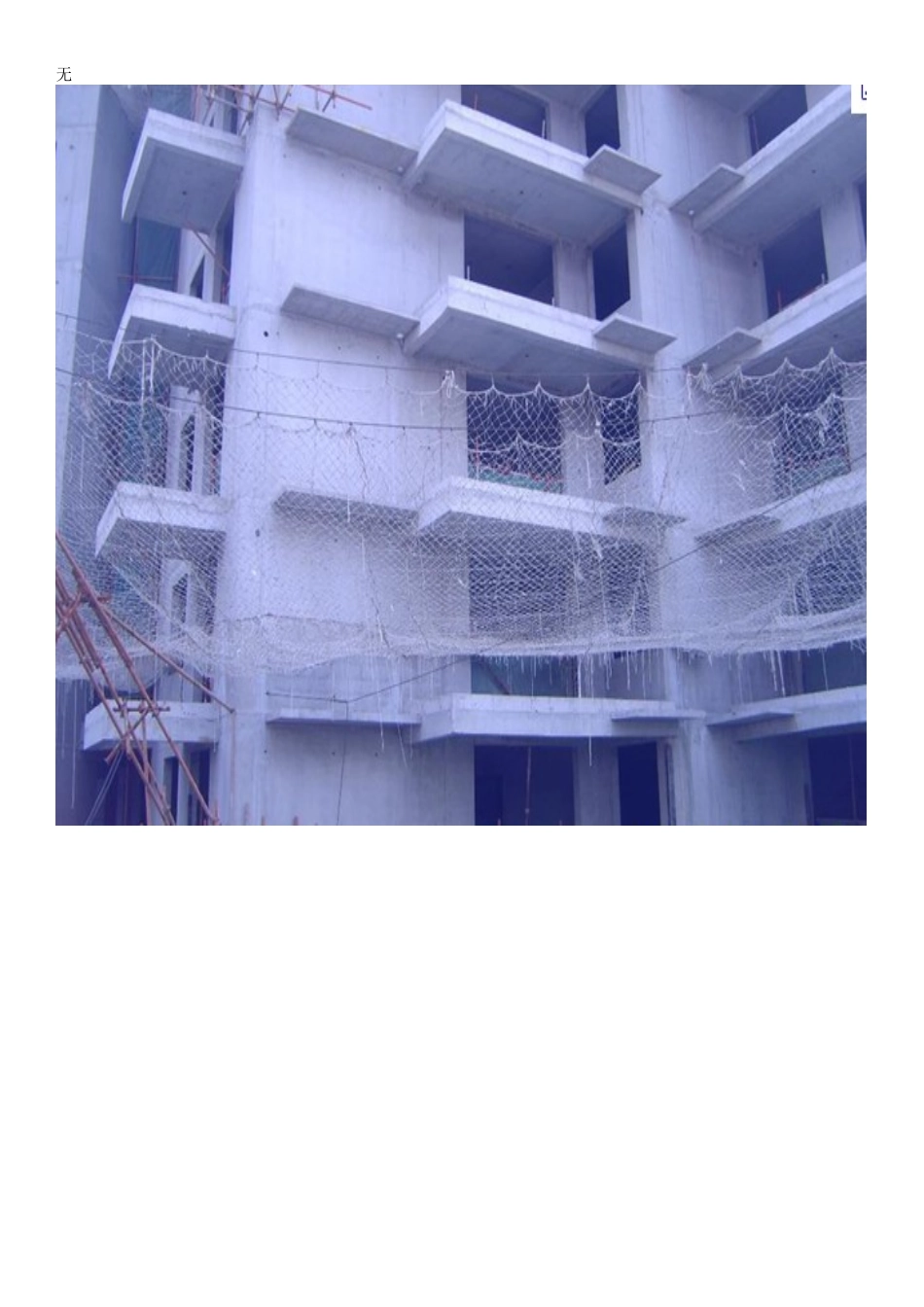

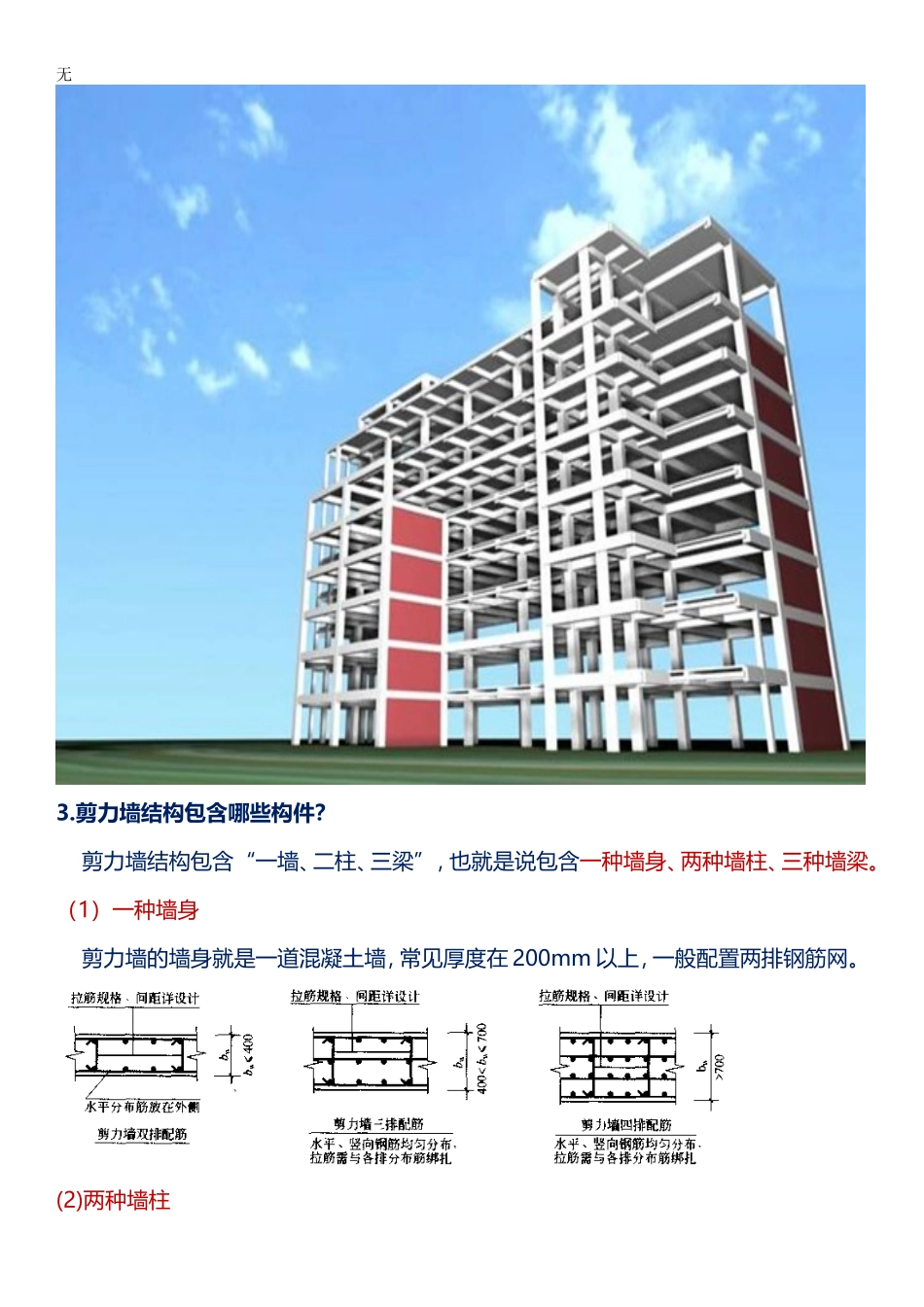

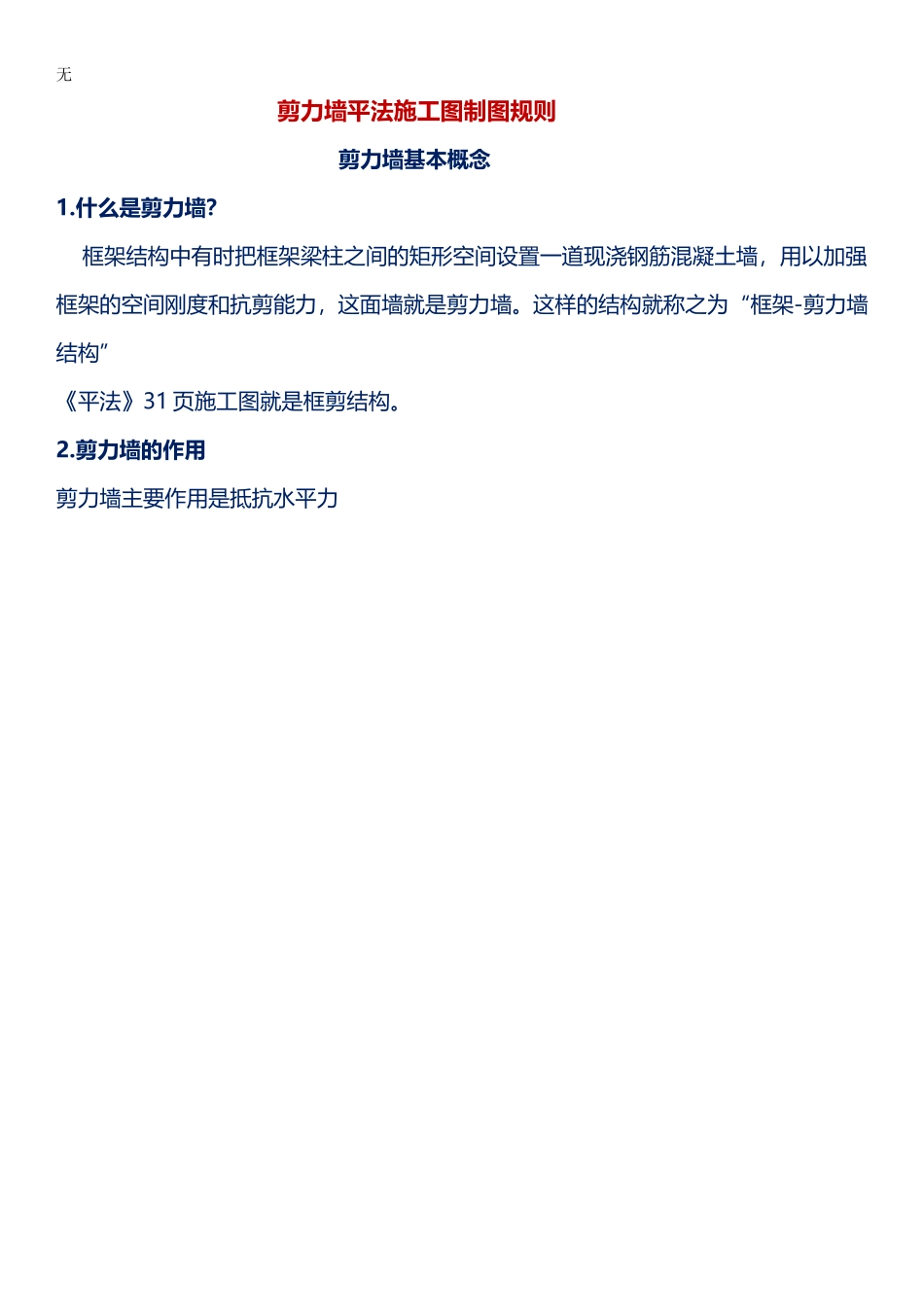

无剪力墙平法施工图制图规则剪力墙基本概念1.什么是剪力墙？框架结构中有时把框架梁柱之间的矩形空间设置一道现浇钢筋混凝土墙，用以加强框架的空间刚度和抗剪能力，这面墙就是剪力墙。这样的结构就称之为“框架-剪力墙结构”《平法》31页施工图就是框剪结构。2.剪力墙的作用剪力墙主要作用是抵抗水平力无无3.剪力墙结构包含哪些构件？剪力墙结构包含“一墙、二柱、三梁”，也就是说包含一种墙身、两种墙柱、三种墙梁。（1）一种墙身剪力墙的墙身就是一道混凝土墙，常见厚度在200mm以上，一般配置两排钢筋网。(2)两种墙柱无剪力墙柱分为两大类：暗柱和端柱暗柱的宽度等于墙的厚度，所以暗柱隐藏在墙内看不见。端柱的宽度比墙厚度要大图集中把暗柱和端柱统称为“边缘构件”，这是因为这些构件被设置在墙肢的边缘部位边缘构件又分为两大类：“构造边缘构件”和“约束边缘构件”构造边缘构件(3)三种墙梁连梁（LL）、暗梁（AL）、和边框梁（BKL）。图集51页给出了连梁的钢筋构造详图连梁连梁其实是一种特殊的墙身，它是上下楼层窗（门）洞口之间的那部分水平的窗间墙暗梁暗梁与暗柱有些共同性，因为他们都是隐藏在墙身内部看不见的构件。它们都是墙身无的一个组成部分。事实上，剪力墙的暗梁和砖混结构的圈梁有共同之处，它们都是强身的一个水平性“加强带”。一般设置在楼板之下。边框梁边框梁与暗梁有很多共同之处，边框梁也是一般设置在楼板以下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个边框。剪力墙平法施工图1.1剪力墙施工图表示方法剪力墙平法施工图：指在剪力墙布置图上采用列表注写法或截面注写法表示。剪力墙平法施工图的表示方法：（1）列表注写方式（2）截面注写方式剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。对于轴线未居中的剪力墙（包括端柱），应标注其偏心定位尺寸。剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件构成。列表注写方式指分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表示剪力墙平法施工图（见《平法》3.2.6a及图3.2.6b）无无1.剪力墙柱表内容：（1）注写墙柱编号以及绘制截面配筋图编号由墙柱类型代号和序号组成此外需注意以下几点：对于约束边缘端柱YDZ，需增加标注几何尺寸bc×hc。该柱在墙身部分的几何尺寸按本图集YDZ的标准构造详图取值，设计不注。当设计者采用与该构造详图不同的做法时，应另行注明。对于构造边缘端柱GDZ，需增加标注几何尺寸。对于约束边缘暗柱YAZ、翼墙（柱）YYZ、转角墙（柱）YJZ，其几何尺寸按本图集YAZ、YYZ、YJZ的标准构造详图取值，设计不注。当设计者采用与该构造详图不同的做法时，应另行注明。对于构造边缘暗柱GAZ、翼墙（柱）GJZ，其几何尺寸按图集GAZ、GYZ、GJZ的标准构造详图取值，设计不注。当设计者采用与该构造详图不同的做法时，应另行注明。对于非边缘暗柱AZ，需增加标注几何尺寸无对于扶壁柱FBZ，需增加标注几何尺寸。（2）注写各段墙柱的起止标高自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。墙柱根部标高：指基础顶面标高（如为框支剪力墙结构则为框支梁顶面标高）。（3）注写各段墙柱的纵向钢筋和箍筋纵向钢筋：注写总配筋值箍筋：注写方式与柱箍筋相同注：注写值应与表中绘制的截面配筋图对应一致对于约束边缘端柱YDZ、约束边缘暗柱YAZ、约束边缘翼墙（柱）YYZ、约束边缘转角墙柱（柱）YJZ，除注写图3.2.2和相应标准构造详图中所示阴影部位内的箍筋外，尚需注写非阴影区内布置的拉筋（或箍筋）。无2.剪力墙身表内容：（1）注写墙身编号含水平与竖向分布钢筋的排数由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。表达形式：QXX（X排）。（2）注写各段墙身起止标高自墙身根部往上以变截面位置或截面未变但配筋改变处为界分段注写。墙身根部标高：指基础顶面标高（...
