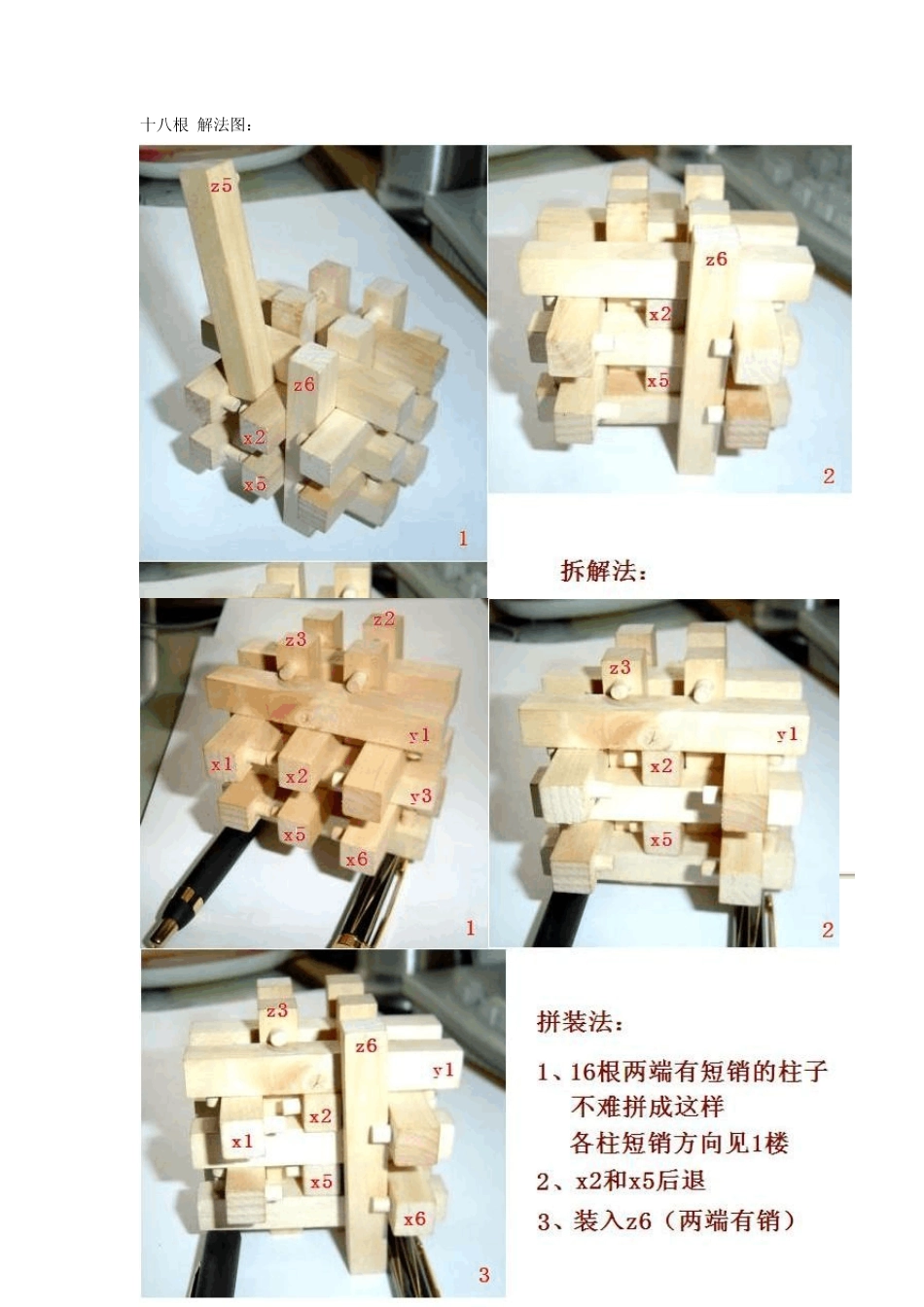

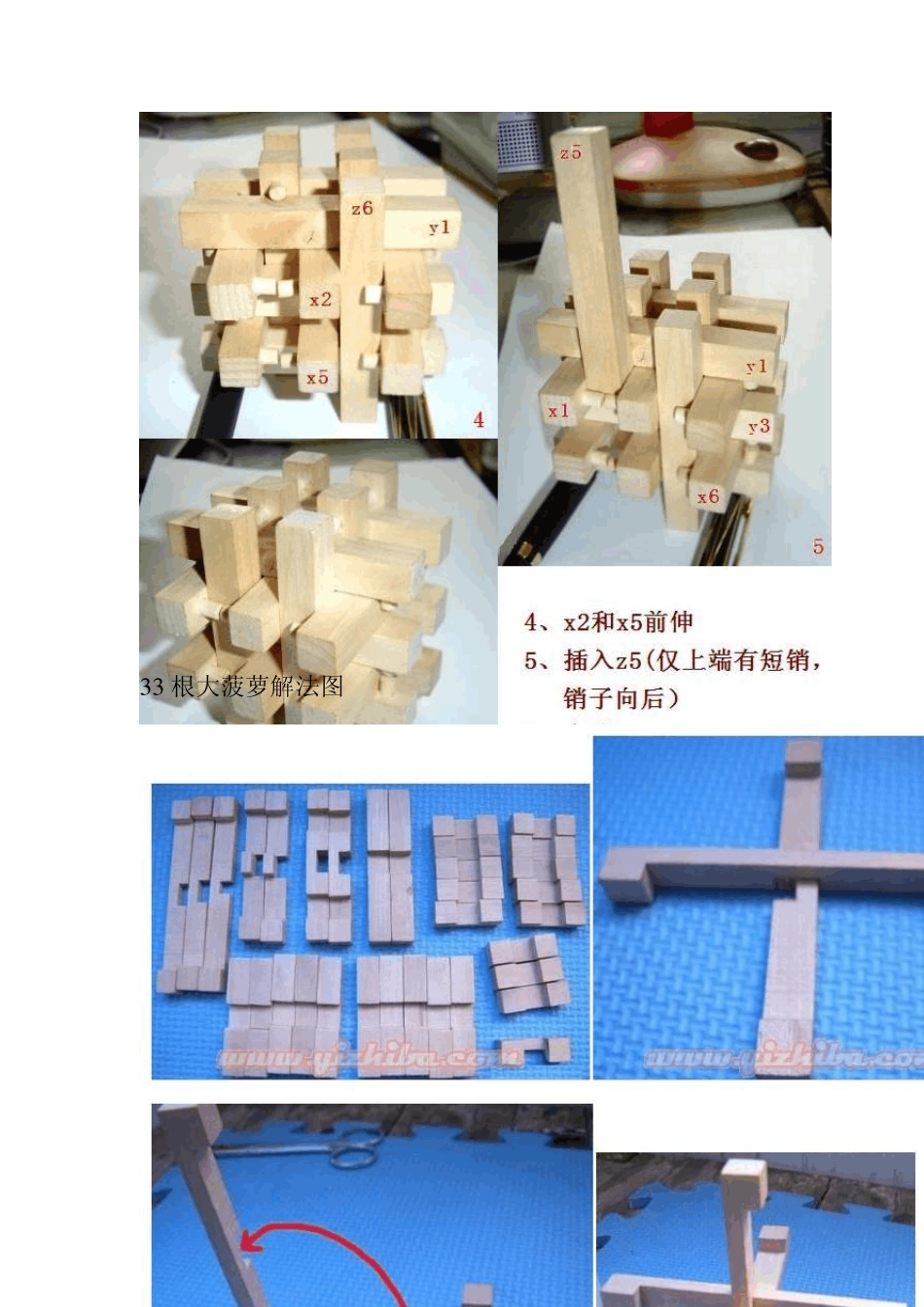

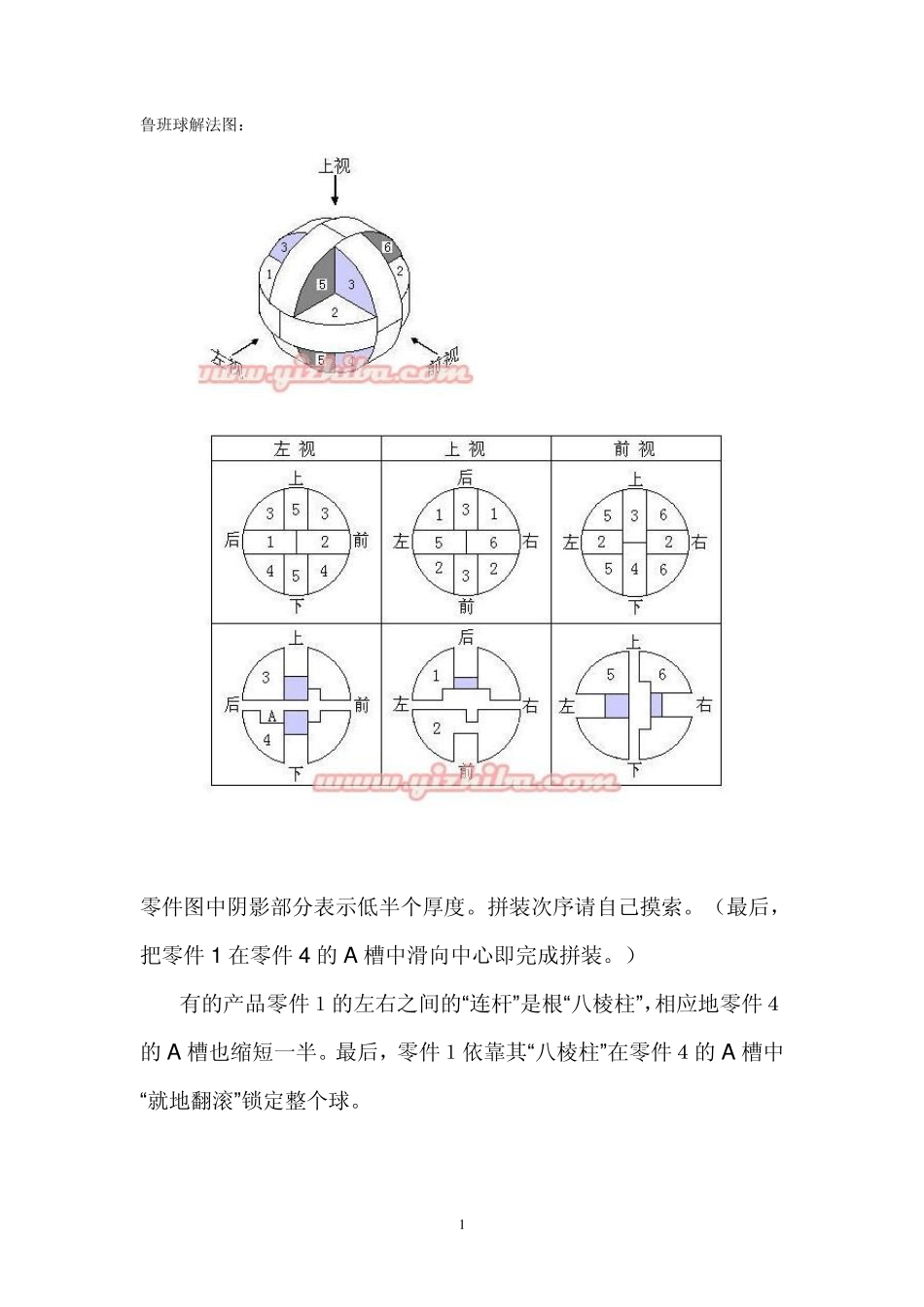

1 鲁班球解法图： 零件图中阴影部分表示低半个厚度。拼装次序请自己摸索。（最后，把零件1 在零件4 的 A 槽中滑向中心即完成拼装。） 有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的 A 槽也缩短一半。最后，零件１依靠其“八棱柱”在零件４的 A 槽中“就地翻滚”锁定整个球。 2 十八根 解法图： 3 3 3 根大菠萝解法图 4 5 6 心锁解法图： 7 六根孔明锁解法图： 图 1 图 2 图 3 图 4 图 5 图 6 8 取钢珠解法： 9 1 0 神龙摆尾解法图： 梅花锁解法 1 1 1 2 大菠萝（9 根）: 1 3 14 根孔明锁（井字锁）: 1 4 1 5 1 6 1 7 1 8 球型孔明锁： 1 9 木质心锁的解法： 2 0 2 1 九柱型鲁班锁 九柱型鲁班锁（有的称“第三代孔明锁” ），其九根方柱的榫形如图1 ： 拼装完成后（图2 ），它看上去好像：“四根” 穿过“三根” 而抱住“两根” ，“三根” 穿过“两根” 而抱住“四根” ，“两根” 穿过“四根” 而抱住“三根” 。.请记住这些特征。按图1 和图2 所给出的相互位置等信息，先拼拼看。实在拼不成，再看给出的提示。 图2 中各柱上*号标记在图1 中的相应方位为：（图1 中看得到的已打了*号）左（右）指左（右）端。 提示：依次拼装各柱——1 +2 +8 +4 +5 +6 +7 +3 +9 。其中加柱7 时，柱6 要临时下降一些，等装好7 后，6 再上升复位。加柱9 时，柱4 要临时前伸，插好9 后，4 再复位。注意柱9 不要倒插，其短端应在上。这样，全部完成后，柱9的缺口没有外露的。其它各柱的缺口也都不外露。 2 2 提示：依次拼装各柱——9 +7 +4 +8 +6 +5 。其中加柱5 时，先临时抬升柱8 ，再把“8＋6 ＋4”组件临时左移，则柱8 、9 之间出现间隙，柱5 即可进入。 七星结：完成图见图 4 。8 ＋5 与 9 ＋3 之“穿插”是“平齐”的，并无半个单元的“位错”。据图 1 和图 4 ，能完成吗？(“上”指“上端”，“前”指“前端”。) 提示：依次拼——7 ＋9 ＋8 ＋5 ＋3 ＋4 ＋2 。装柱2 时，9 连同 7 一起暂时后移，使 9 和 3 之间出现间隙，柱2 即可进入。 提示：1 ＋2 ＋9 ＋4 ＋3 ＋5 ＋（8 ＋7 ）。其中拼好柱5 后，将前六件（组件）暂放一边,拼好（8 ＋7 ）。再把六件组件中的柱5 临时前移，使柱9 和 3 之间出现方形通孔。组件（8 ＋7 ）就从下往上插入该孔道，8 和 7 同时到位。最后柱5 复位。 2 3 12 根孔明锁解法图解: 2 4 鱼雷锁: 2 5 大三通解法图：
