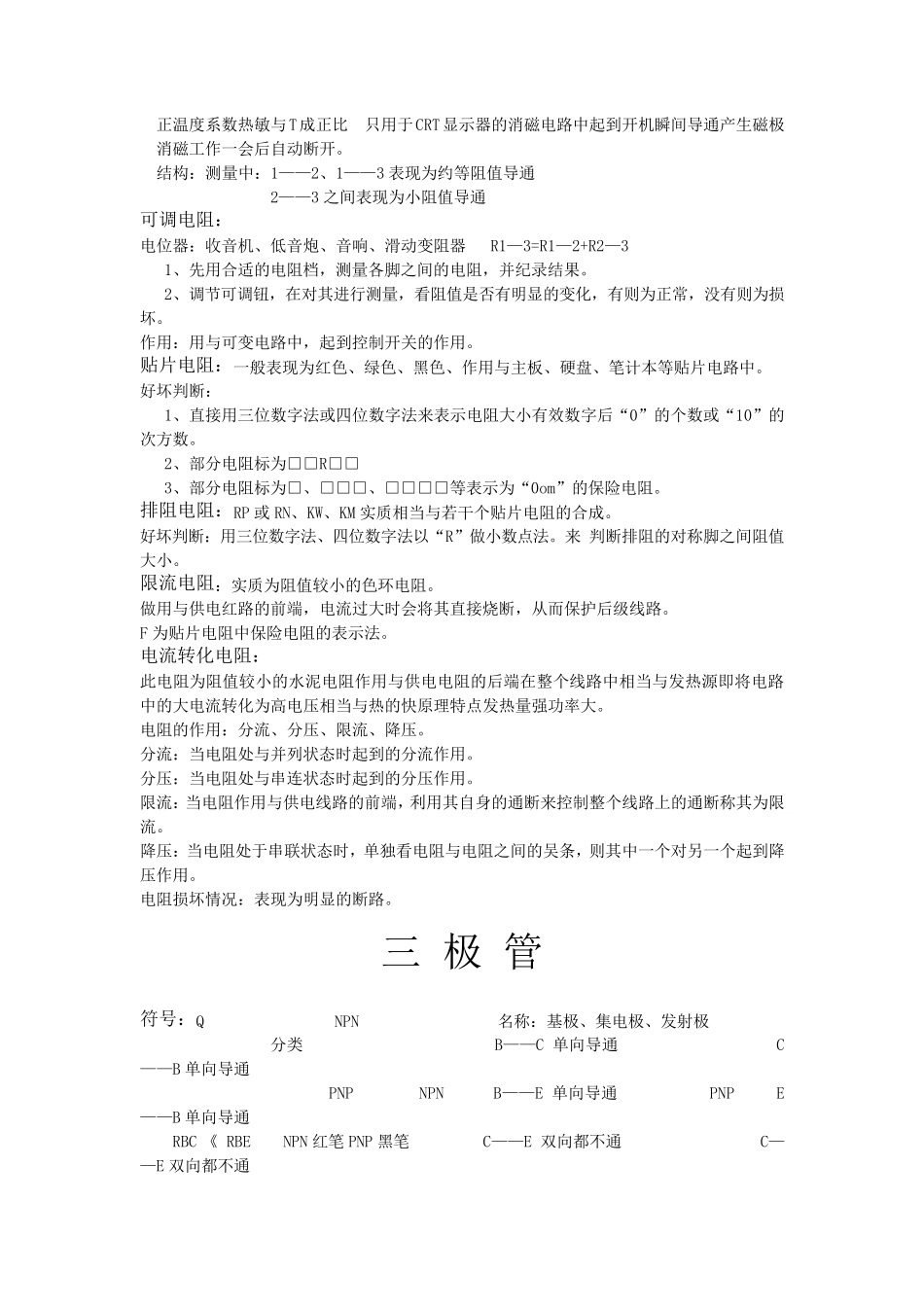

学习笔记-电工 入门 主要内容：各类电子元件如：二极管，三极管，电容，认识与检测。 电工工具认识，电工安全基本操作等！ 二 极 管 符号：D 或CD 分类：整流二极管 材料分类：硅管—导通电压为 0。7 发光二极管 锗管—导通电压为0。33 稳压二极管 整流二极管： 把交流变成直流由四个二级管组成的整流桥堆 整流桥：交流两端，内部集成了四个整流二极管 测量： 1、测量整流桥的交流两端，正常情况下的正反向表现为无穷大。 2、测量整流桥的直流两端，得到单向导通的参数值此时红笔所接的为直流负极，黑笔所接 的为直流正极。 稳压二极管： 符号：ZD 图标： 特点： 1、稳压二极管起到稳压作用时必须反接于电路。 2、稳压二极管反接时存在固定的稳压值。 3、电压值必须与稳压状态相匹配。 4、小于或超过稳压值时，其都不能正常工作交流电变成直流电 2 的关系220V× 2=310 大于 120V 时表现出来的是烧断 小于 120V 时表现出来的是截止 等于 120V 时表现出来的是正常导通 注:直流部分出现正接二极管所属表现为滤波作用。 发光二极管： 作用：用作指式灯。 测量： 用二极管档测量得到单向导通且有单向发光即可参数值在 1000V 以上损坏情况表现为烧断。 整流二极管损坏情况表现为击穿或软击穿。 硅管单向导通参数值在 300—800 锗管单向导通的参数值在 100—300 损坏情况：整流二极管：击穿、软击穿 稳压二极管：烧断 发光二极管：烧断 软击穿：是指把元件烧成一个双向导通的电阻 击穿“是指把元件烧成一条导线 电阻： 色环电阻 符号：R 图标：—□— 热敏电阻 四色环 分类： 可调电阻 色环电阻： 贴片电阻 五色环 限流电阻 电流转换电阻 色环电阻： 色标：黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 0 1 2 3 4 5 6 7 8 9 —1 —2 1．估计数值多数和为金色银色 2．估计数值和有效数值之间的间距要大于有效数值与有效数值之间的间距。 前两位为有效数值后“0”的个数或 10 的次方数前三位为有效数值反0 的个数或 10 的次方数。 热敏电阻：正温度系数热敏 负温度系数热敏 负温度系数热敏与 T 成反比即温度越高，阻值越小，220V 的交流电流一般用 NTC 表示。SCK 用于显示器的消磁线圈。 好坏判断： 1、先用 200№电阻档进行测量正常 表现为阻值在 10om 以下 2、给 电阻进行加 热再 对 其 进行测量正常情况下阻值会 有明 显的变...
