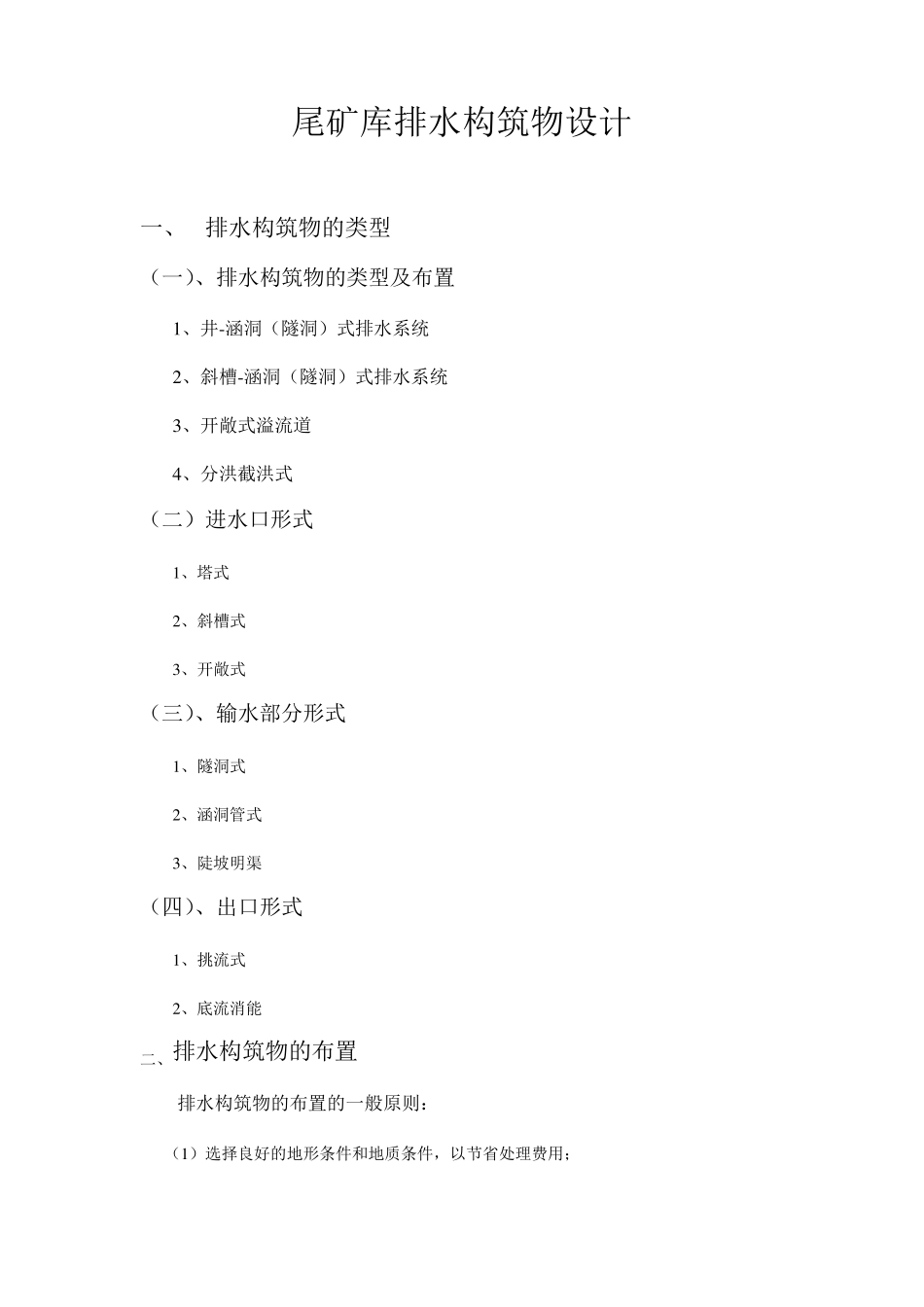

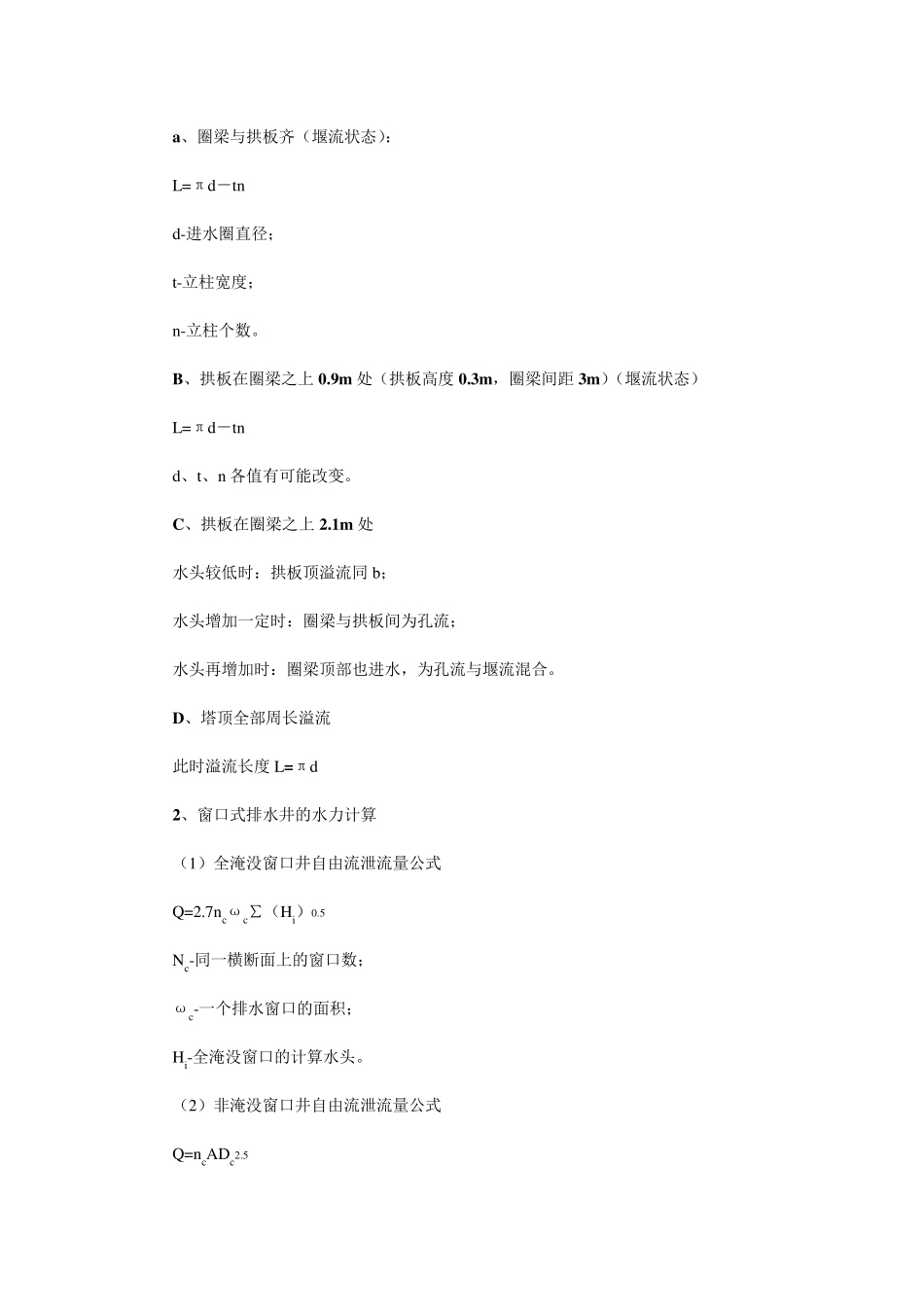

尾矿库排水构筑物设计 一、 排水构筑物的类型 （一）、排水构筑物的类型及布置 1 、井-涵洞（隧洞）式排水系统 2 、斜槽-涵洞（隧洞）式排水系统 3 、开敞式溢流道 4 、分洪截洪式 （二）进水口形式 1 、塔式 2 、斜槽式 3 、开敞式 （三）、输水部分形式 1 、隧洞式 2 、涵洞管式 3 、陡坡明渠 （四）、出口形式 1 、挑流式 2 、底流消能 二、排水构筑物的布置 排水构筑物的布置的一般原则： （1 ）选择良好的地形条件和地质条件，以节省处理费用； （2）应以长度最短为宜； （3）应按排水流量和跌差区分流速范围，当高流速时，应满足高流速的相应要求； （4）交通方便，有利施工和管理； （5）出口布置应有利于环保要求，便于水质处理。一般应位于工业、民用水的下游； （6）应考虑沟道的行洪能力，且和下游河道衔接简单可靠。 进水口位置选择： 进水口位置应能满足尾矿库不同使用阶段的防洪安全和水质澄清要求。它和堆积坝（包括主坝和付坝）之间的距离、高差应能满足滩长（规范要求的最短距离）、安全超高（规范要求的最小超高）、澄清距离、调洪库容、调蓄库容等的要求。 三、排水构筑物的水力计算 （一）排水井的水力计算 1 、框架式排水井的水力计算 （1）泄洪能力计算 堰流：Q=ML（2g）1/2H1.5 孔流：Q=2/3μb（2g）1/2（H21.5-H11.5） Q-流量系数； H-进口水头； L-溢流长度； μ-流量系数（对孔流）； b-孔口宽度； H1，H2-孔口顶部和底部的水头。 各种不同情况的流量系数 a、圈梁与拱板齐（堰流状态）： L=πd－tn d-进水圈直径； t-立柱宽度； n-立柱个数。 B、拱板在圈梁之上 0.9m 处（拱板高度 0.3m ，圈梁间距 3m ）（堰流状态） L=πd－tn d、t、n 各值有可能改变。 C、拱板在圈梁之上 2.1m 处 水头较低时：拱板顶溢流同 b； 水头增加一定时：圈梁与拱板间为孔流； 水头再增加时：圈梁顶部也进水，为孔流与堰流混合。 D、塔顶全部周长溢流 此时溢流长度 L=πd 2、窗口式排水井的水力计算 （1）全淹没窗口井自由流泄流量公式 Q=2.7ncωc∑（Hi）0.5 Nc-同一横断面上的窗口数； ωc-一个排水窗口的面积； Hi-全淹没窗口的计算水头。 （2）非淹没窗口井自由流泄流量公式 Q=ncADc2.5 A-圆孔堰流系数，以H/DC 值查表，取最大值为1.5； DC-排水窗口直径。 注：以上为赵景程提供的公式。 3 、砌块式排水井的水力计算 排水塔进水流量公式...
