局域网VLAN划分

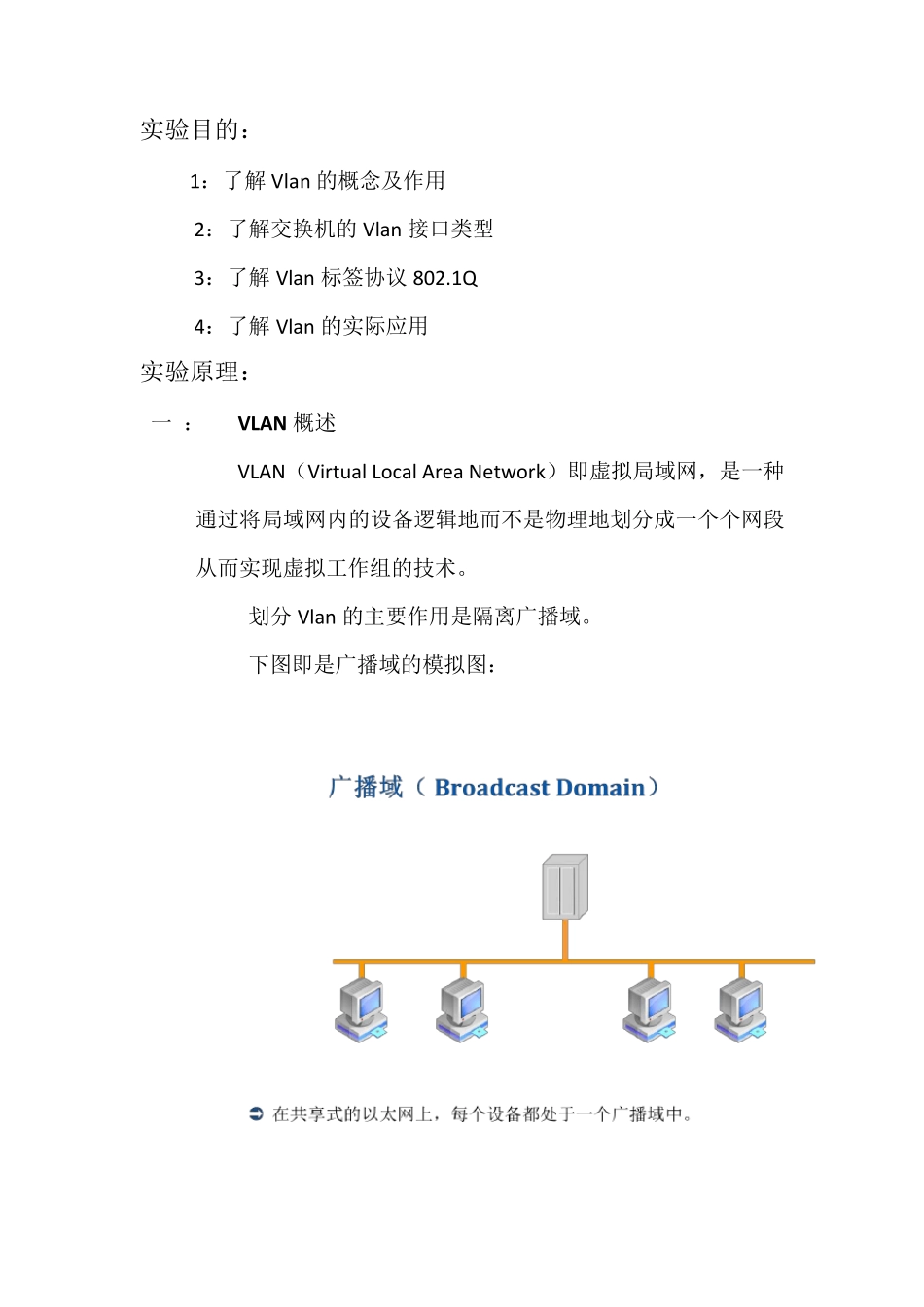

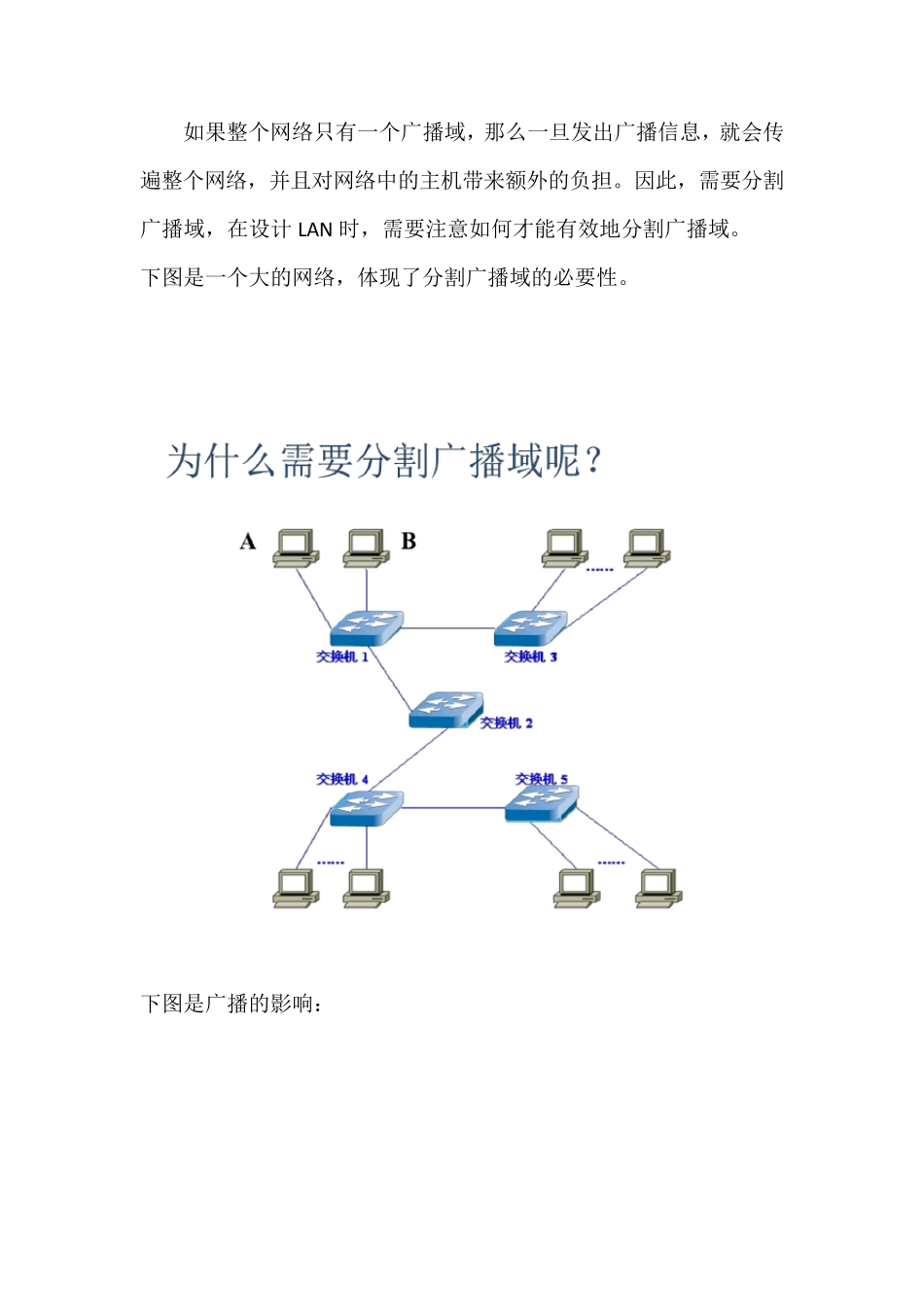

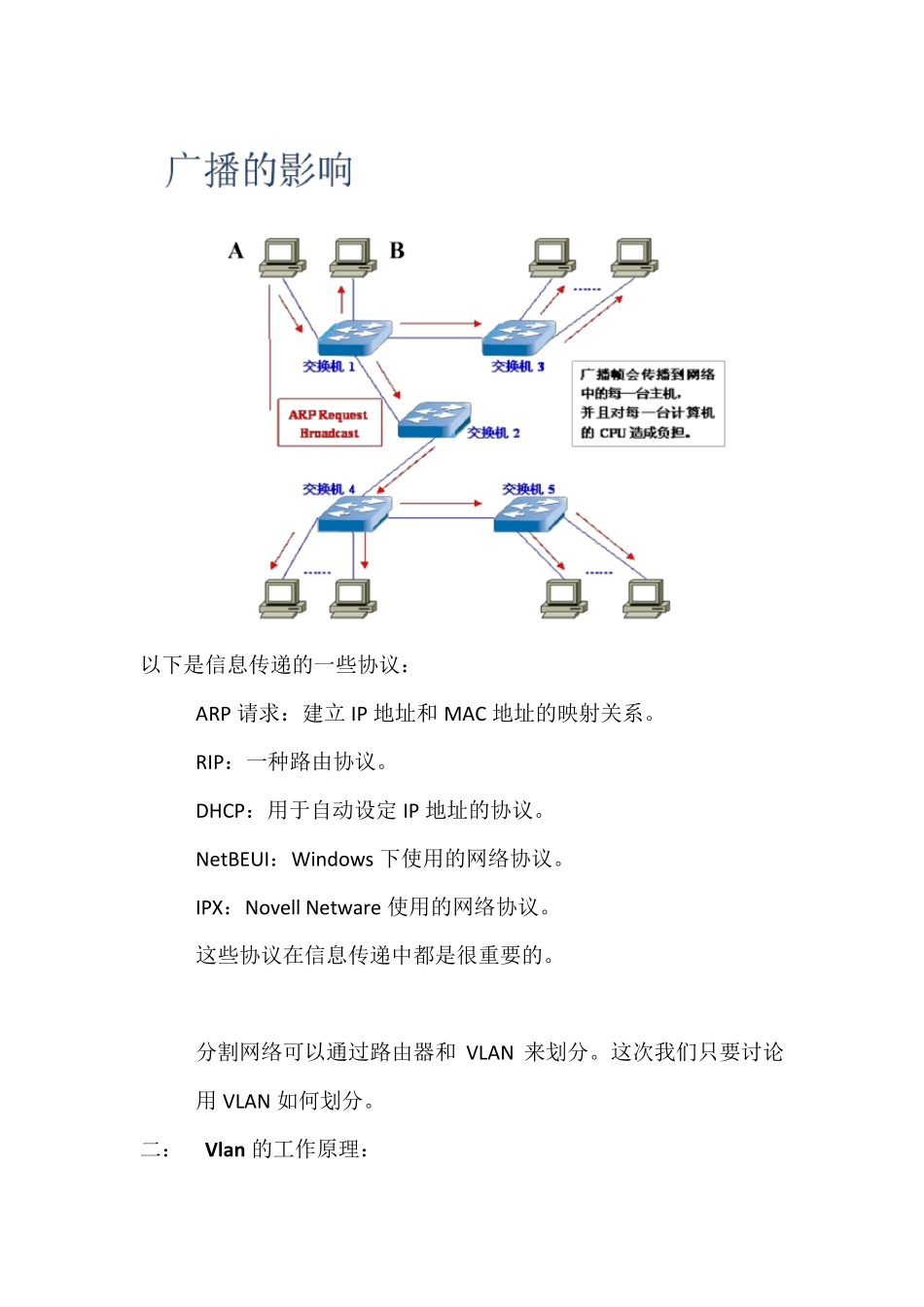

实验目的： 1：了解Vlan 的概念及作用 2：了解交换机的Vlan 接口类型 3：了解Vlan 标签协议802.1Q 4：了解Vlan 的实际应用 实验原理： 一 ： VLAN 概述 VLAN（Virtual Local Area Netw ork）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。 划分Vlan 的主要作用是隔离广播域。 下图即是广播域的模拟图： 如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带来额外的负担。因此，需要分割广播域，在设计 LAN 时，需要注意如何才能有效地分割广播域。 下图是一个大的网络，体现了分割广播域的必要性。 下图是广播的影响： 以下是信息传递的一些协议： ARP 请求：建立IP 地址和MAC 地址的映射关系。 RIP：一种路由协议。 DHCP：用于自动设定 IP 地址的协议。 NetBEUI：Window s 下使用的网络协议。 IPX：Novell Netw are 使用的网络协议。 这些协议在信息传递中都是很重要的。 分割网络可以通过路由器和VLAN 来划分。这次我们只要讨论用 VLAN 如何划分。 二： Vlan 的工作原理： 下图是 VLAN 单机工作图： 下图是跨交换机 VLAN 的工作： 下图是报文的类型：有两种，带标签的和不带标签的。 端口类型有Access 和Trunk 两种。 Access 发送不带标签的报文； 一般与pc、server 相连时使用； Trunk 发送带标签的报文； 一般用于交换机级联端口传递多组 vlan 信息时使用； 以下是VLAN 工作的总结： 交换机接收报文时需要判断报文在哪个 vlan 中转发 根据收到的报文属性判断 tag 报文 — — 按照 tag 中 vid 标识转发 untag 报文— — 按照接收端口所在vlan 转发 交换机发送报文时需要判断是否携带vid 标记 根据发送端口的vlan 属性判断 access 端口— — 发送untag 报文 trunk 端口 — — 发送tag 报文 以下是VLAN 的标准： Access Ports 一个 Access ports 只属于一个 VLAN Access 端口发送不带标签的报文 缺省所有端口都包含在vlan1 中，且都是Access ports Trunk ports 一个 Trunk ports 可以属于多个 VLAN Trunk ports 通过发送带标签的报文来区别某一数据包属于哪一 VLAN 标签遵守 IEEE802.1q 协议标准 以下是VLAN 的一个应用： 以下是实验要求： 1:一个HUB 的所有端口是属于同一个广播域吗？是属于同一...
