局域网实验—VLAN实验报告

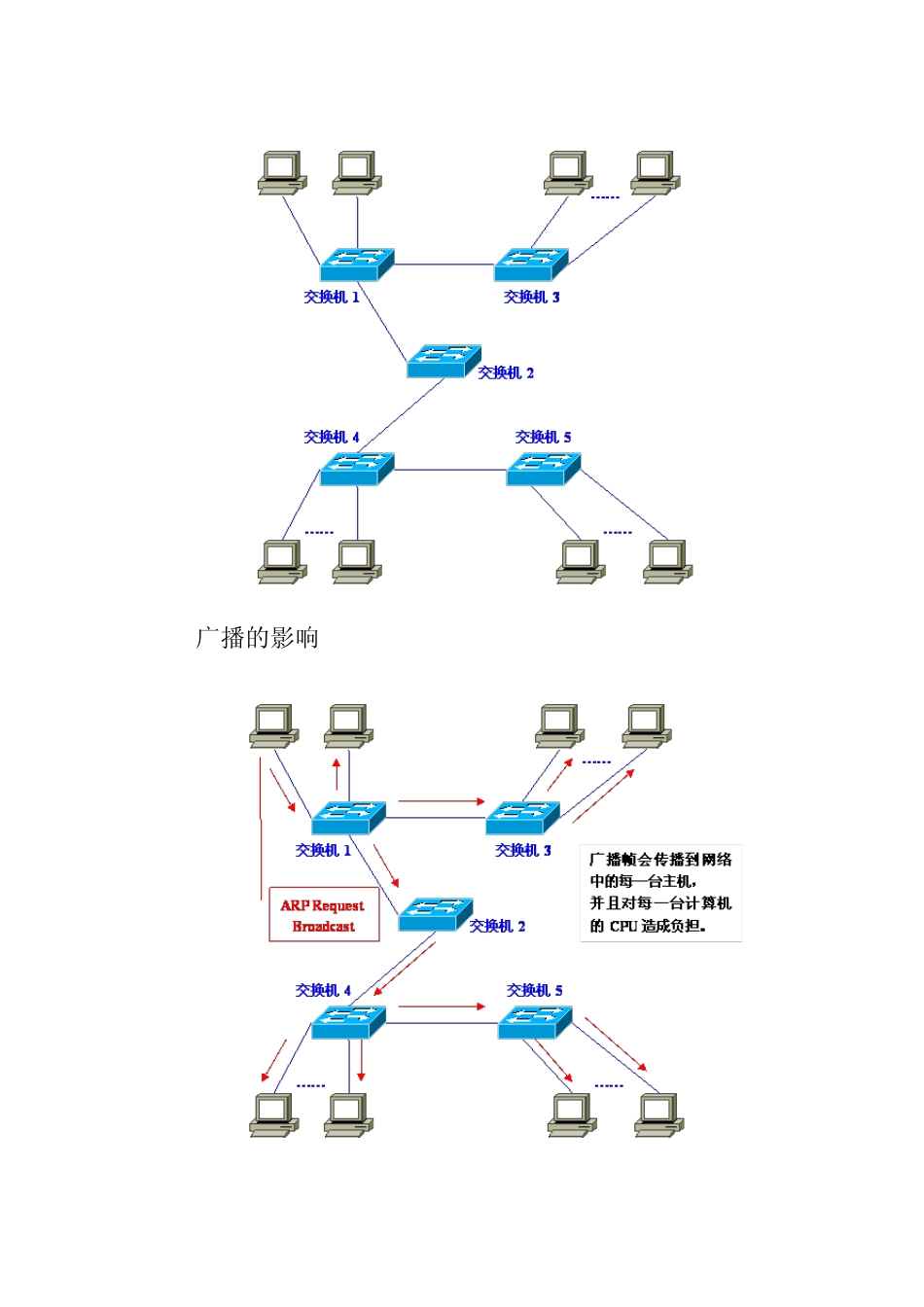

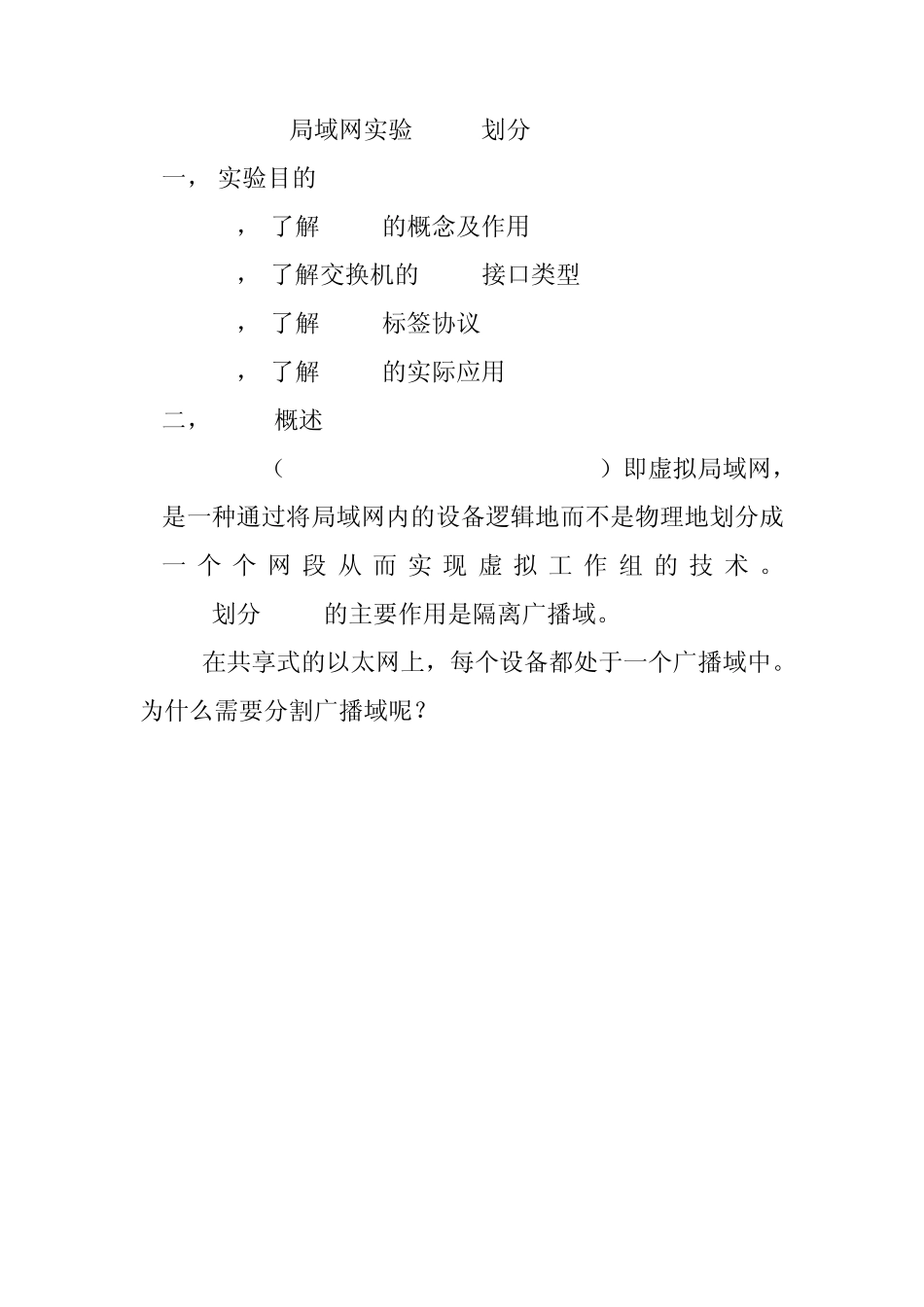

计 算 机 通 信 网 实 验 报 告 课程名称 局域网实验-VLAN 实验学期 2011 至 2012 学年 第 一 学期 学生所在系部 通信工程系 年级 2008 专业班级 010813 班 学生姓名 郭春宏 学 号 01081225 任课教师 实验成绩 局域网实验-VLAN划分 一， 实验目的 1， 了解Vlan的概念及作用 2， 了解交换机的Vlan接口类型 3， 了解Vlan标签协议802.1Q 4， 了解Vlan的实际应用 二， Vlan概述 VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。 划分Vlan的主要作用是隔离广播域。 在共享式的以太网上，每个设备都处于一个广播域中。 为什么需要分割广播域呢？ 广播的影响 广播信息真是那么频繁出现的吗? ARP请求：建立IP地址和MAC地址的映射关系。 RIP：一种路由协议。 DHCP：用于自动设定 IP地址的协议。 NetBEUI：Windows下使用的网络协议。 IPX：Novell Netware使用的网络协议。 如果整个网络只有一个广播域，那么一旦发出广播信息，就会传遍整个网络，并且对网络中的主机带来额外的负担。因此，在设计 LAN时，需要注意如何才能有效地分割广播域。 如何分割广播域？ 路由器 vlan 三，Vlan的工作原理 单机 VLAN的工作 跨交换机 VLAN的工作 报文的类型 不带标签的报文 untag （上） 带标签的报文 tag（下） 端口类型 Access 发送不带标签的报文； 一般与pc、server相连时使用； Trunk 发送带标签的报文； 一般用于交换机级联端口传递多组 vlan信息时使用； 跨交换机 VLAN的工作 VLAN工作小结 交换机接收报文时需要判断报文在哪个vlan中转发 根据收到的报文属性判断 tag报文 —— 按照 tag中vid标识转发 untag报文——按照接收端口所在vlan转发 交换机发送报文时需要判断是否携带 vid标记 根据发送端口的vlan属性判断 access端口——发送 untag报文 trunk端口 ——发送 tag报文 四，Vlan的标准 1，Access Ports 一个Access ports只属于一个VLAN Access端口发送不带标签的报文 缺省所有端口都包含在vlan1中，且都是 Access ports Trunk Ports 2，Trunk ports 一个Trunk ports可以属于多个VLAN Trunk ports通过发送带标签的报文来区别某一数据包属于哪一VLAN 标签遵守IEEE802.1q协议标准 五，Vlan的应用 宽带小区 宽带小区中要求每个用户都能...
