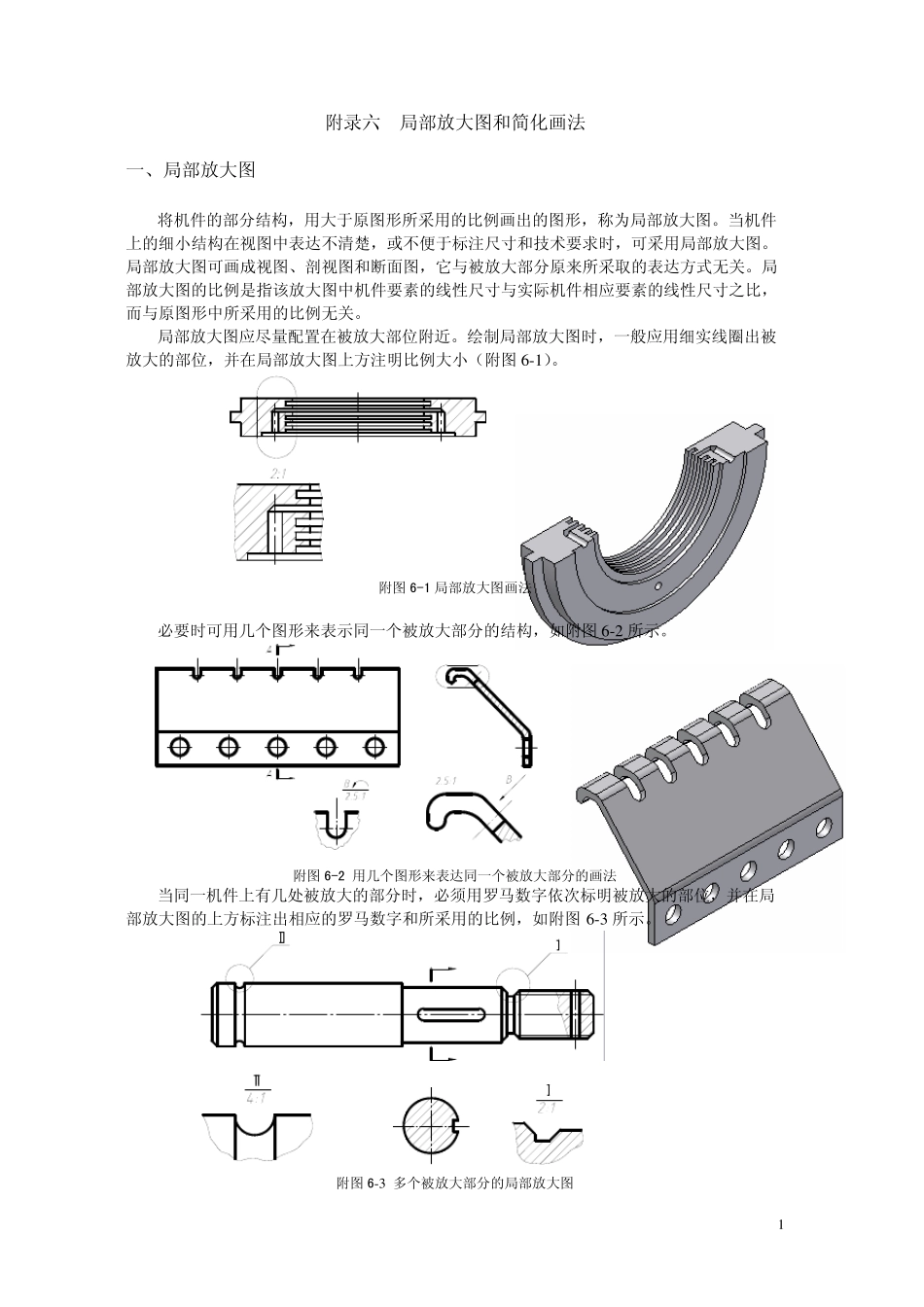

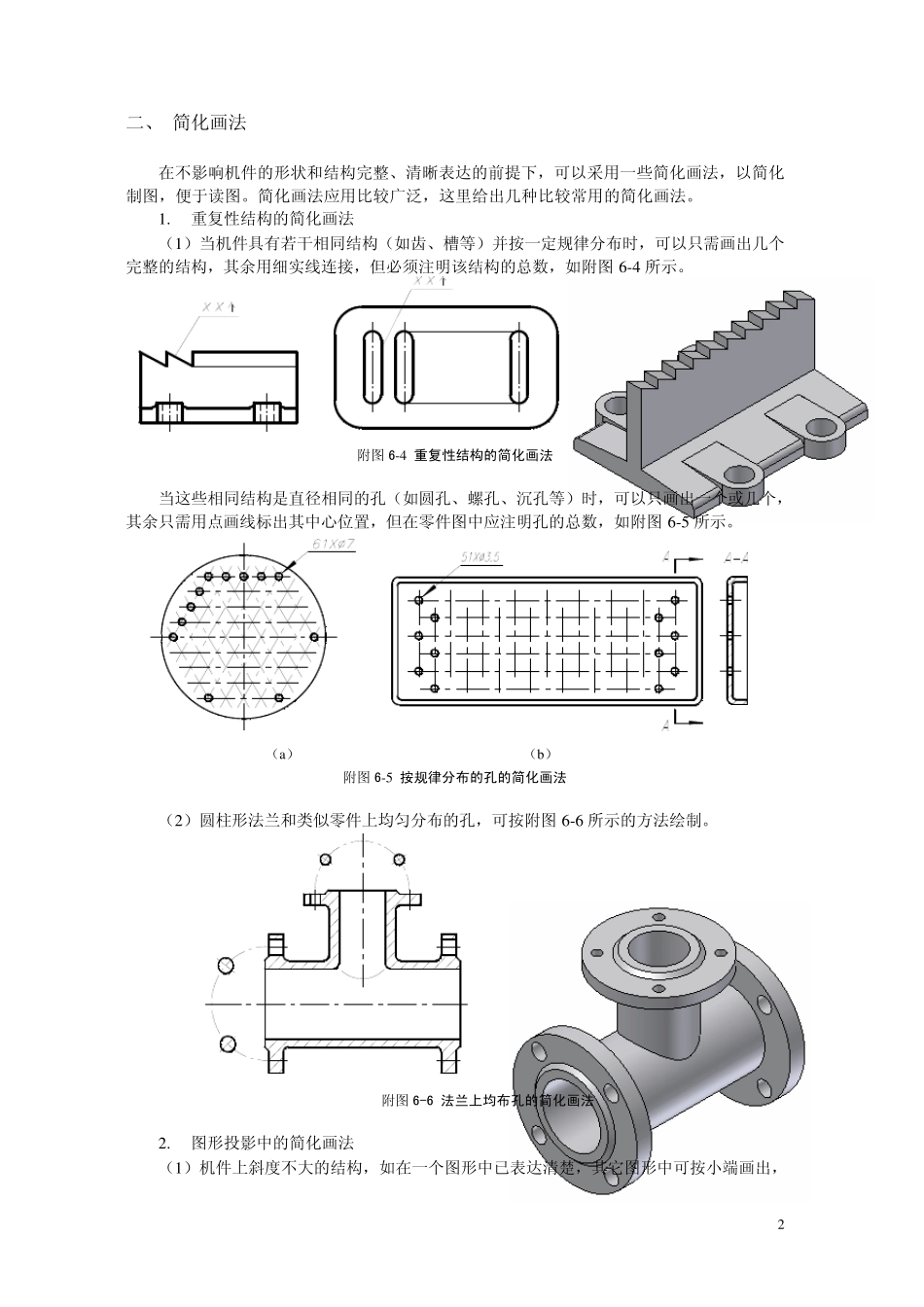

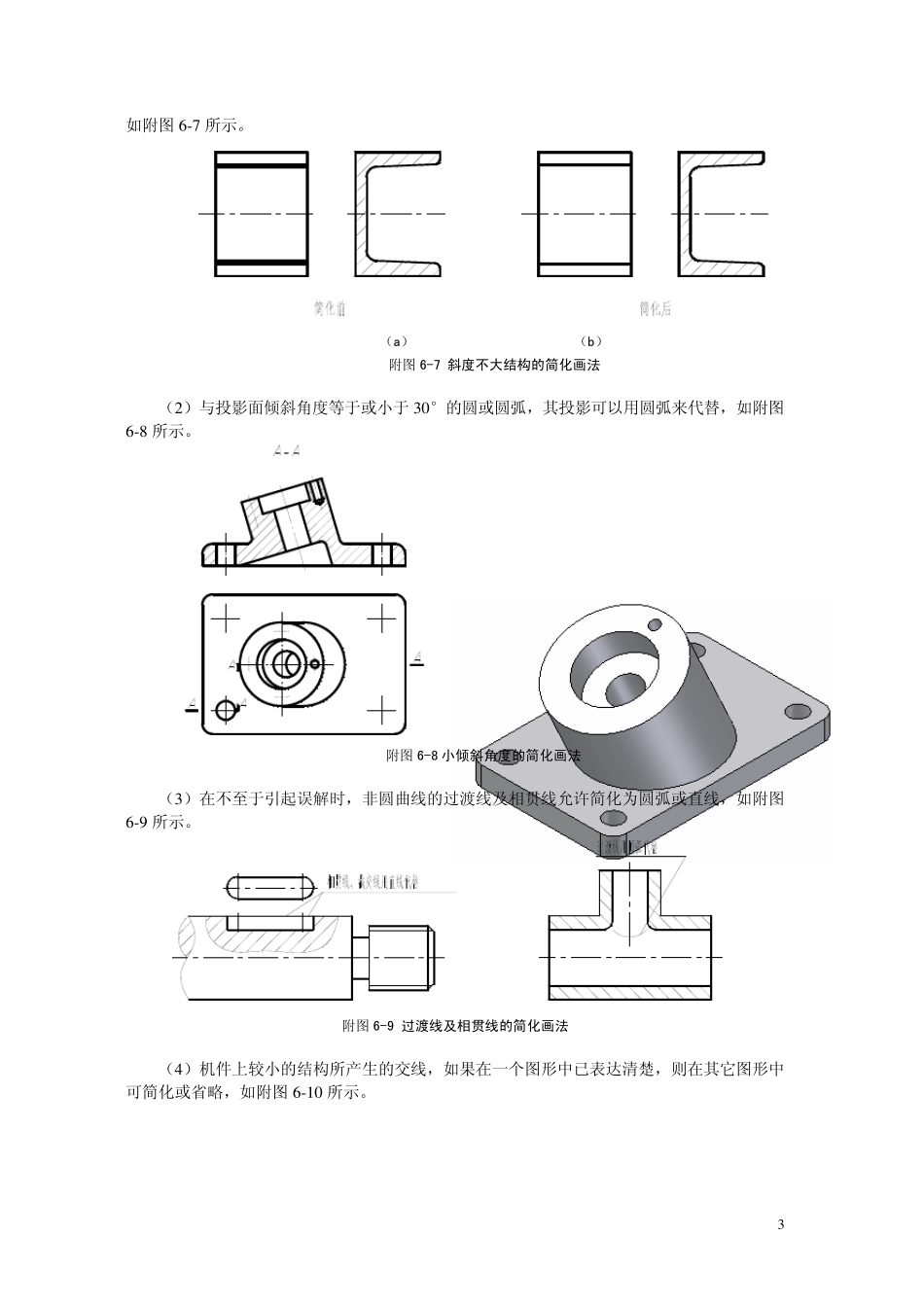

1附录六 局部放大图和简化画法 一、局部放大图 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。局部放大图可画成视图、剖视图和断面图，它与被放大部分原来所采取的表达方式无关。局部放大图的比例是指该放大图中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，而与原图形中所采用的比例无关。 局部放大图应尽量配置在被放大部位附近。绘制局部放大图时，一般应用细实线圈出被放大的部位，并在局部放大图上方注明比例大小（附图6 -1 ）。 附图6-1 局部放大图画法 必要时可用几个图形来表示同一个被放大部分的结构，如附图6 -2 所示。 附图6-2 用几个图形来表达同一个被放大部分的画法 当同一机件上有几处被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例，如附图6 -3 所示。 附图6-3 多个被放大部分的局部放大图 2二、 简化画法 在不影响机件的形状和结构完整、清晰表达的前提下，可以采用一些简化画法，以简化制图，便于读图。简化画法应用比较广泛，这里给出几种比较常用的简化画法。 1. 重复性结构的简化画法 （1）当机件具有若干相同结构（如齿、槽等）并按一定规律分布时，可以只需画出几个完整的结构，其余用细实线连接，但必须注明该结构的总数，如附图 6-4 所示。 附图 6-4 重复性结构的简化画法 当这些相同结构是直径相同的孔（如圆孔、螺孔、沉孔等）时，可以只画出一个或几个，其余只需用点画线标出其中心位置，但在零件图中应注明孔的总数，如附图 6-5 所示。 （a） （b） 附图 6-5 按规律分布的孔的简化画法 （2）圆柱形法兰和类似零件上均匀分布的孔，可按附图 6-6 所示的方法绘制。 附图 6-6 法兰上均布孔的简化画法 2. 图形投影中的简化画法 （1）机件上斜度不大的结构，如在一个图形中已表达清楚，其它图形中可按小端画出， 3如附图6 -7 所示。 （a） （b） 附图6-7 斜度不大结构的简化画法 （2 ）与投影面倾斜角度等于或小于3 0 °的圆或圆弧，其投影可以用圆弧来代替，如附图6 -8 所示。 附图6-8 小倾斜角度的简化画法 （3 ）在不至于引起误解时，非圆曲线的过渡线及相贯线允许简化为圆弧或直线，如附图6 -9 所示。 附图6-9 过渡线及相贯线的简化画法 （4 ）机件...
