局部通风风量计算

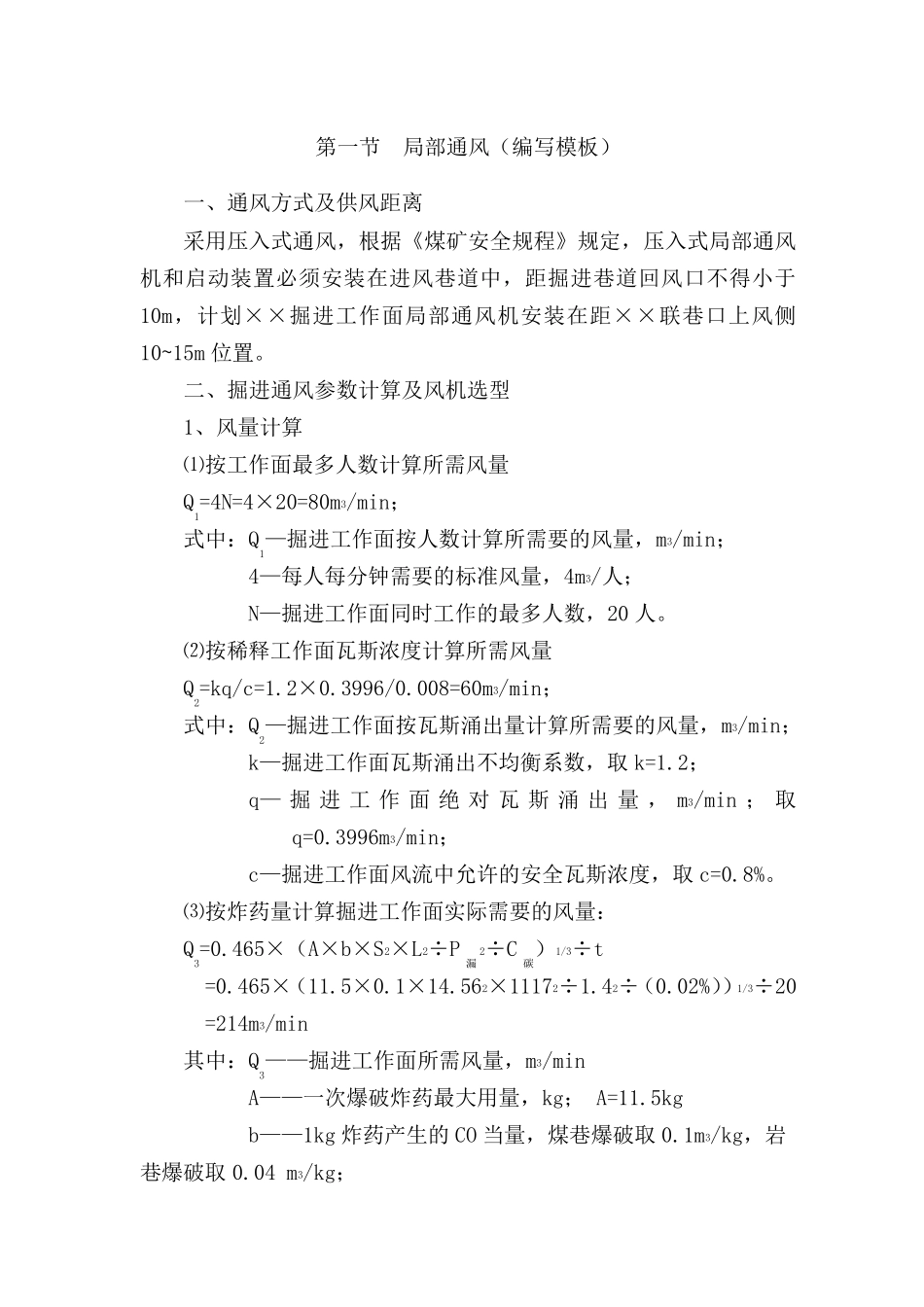

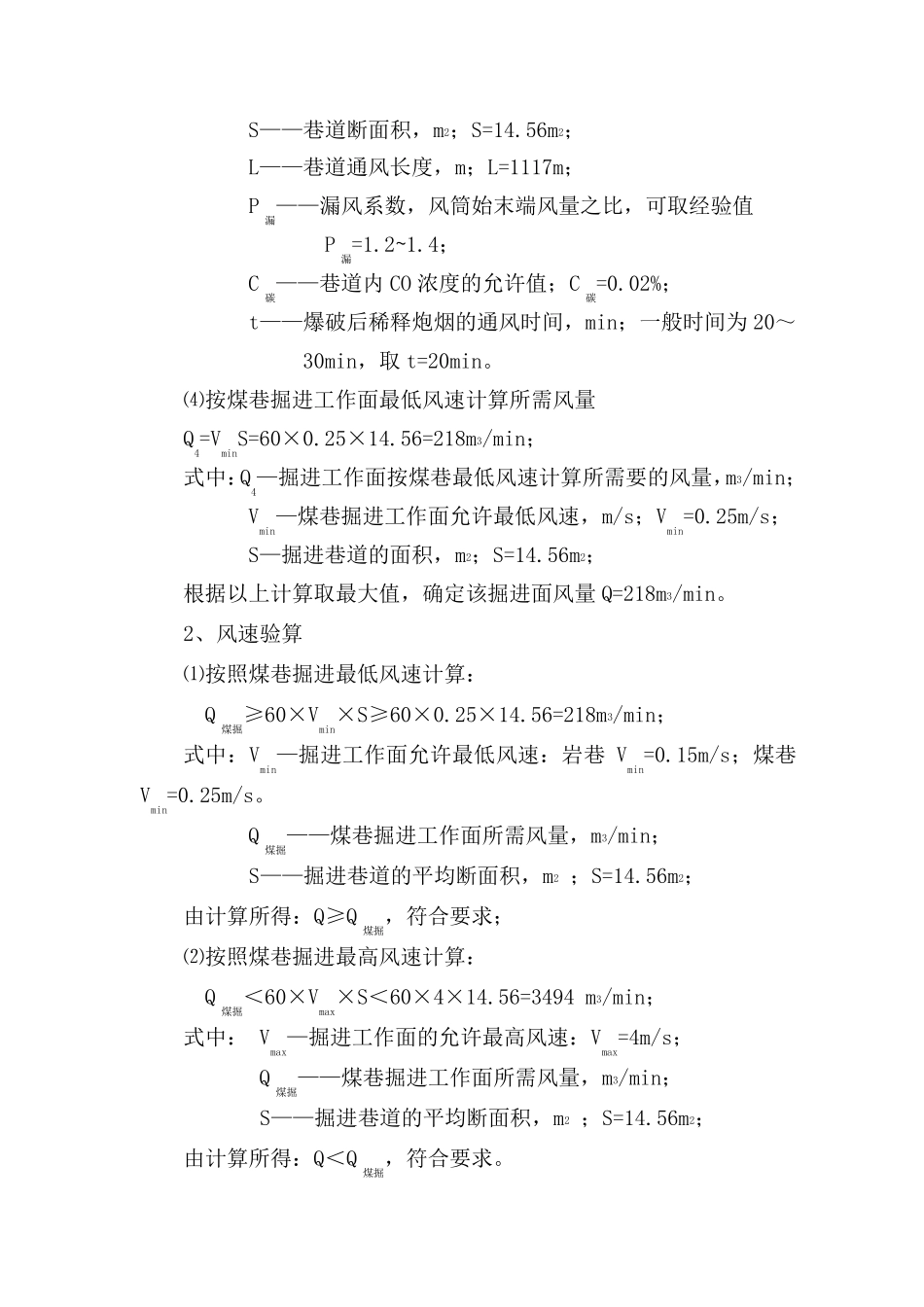

第一节 局部通风（编写模板） 一、通风方式及供风距离 采用压入式通风，根据《煤矿安全规程》规定，压入式局部通风机和启动装置必须安装在进风巷道中，距掘进巷道回风口不得小于10m，计划××掘进工作面局部通风机安装在距××联巷口上风侧10~15m 位置。 二、掘进通风参数计算及风机选型 1、风量计算 ⑴按工作面最多人数计算所需风量 Q1=4N=4×20=80m3/min； 式中：Q1—掘进工作面按人数计算所需要的风量，m3/min； 4—每人每分钟需要的标准风量，4m3/人； N—掘进工作面同时工作的最多人数，20 人。 ⑵按稀释工作面瓦斯浓度计算所需风量 Q2=kq/c=1.2×0.3996/0.008=60m3/min； 式中：Q2—掘进工作面按瓦斯涌出量计算所需要的风量，m3/min； k—掘进工作面瓦斯涌出不均衡系数，取 k=1.2； q— 掘进工 作 面 绝 对 瓦 斯 涌 出 量 ，m3/min ； 取q=0.3996m3/min； c—掘进工作面风流中允许的安全瓦斯浓度，取 c=0.8%。 ⑶按炸药量计算掘进工作面实际需要的风量： Q3=0.465×（A×b×S2×L2÷P漏2÷C碳）1/3÷t =0.465×（11.5×0.1×14.562×11172÷1.42÷（0.02%））1/3÷20 =214m3/min 其中：Q3——掘进工作面所需风量，m3/min A——一次爆破炸药最大用量，kg； A=11.5kg b——1kg 炸药产生的 CO 当量，煤巷爆破取 0.1m3/kg，岩巷爆破取 0.04 m3/kg； S——巷道断面积，m2；S=14.56m2； L——巷道通风长度，m；L=1117m； P漏——漏风系数，风筒始末端风量之比，可取经验值 P漏=1.2~1.4； C碳——巷道内CO 浓度的允许值；C碳=0.02%； t——爆破后稀释炮烟的通风时间，min；一般时间为20～30min，取t=20min。 ⑷按煤巷掘进工作面最低风速计算所需风量 Q4=VminS=60×0.25×14.56=218m3/min； 式中：Q4—掘进工作面按煤巷最低风速计算所需要的风量，m3/min； Vmin—煤巷掘进工作面允许最低风速，m/s；Vmin=0.25m/s； S—掘进巷道的面积，m2；S=14.56m2； 根据以上计算取最大值，确定该掘进面风量Q=218m3/min。 2、风速验算 ⑴按照煤巷掘进最低风速计算： Q煤掘≥60×Vmin×S≥60×0.25×14.56=218m3/min； 式中：Vmin—掘进工作面允许最低风速：岩巷Vmin=0.15m/s；煤巷Vmin=0.25m/s。 Q煤掘——煤巷掘进工作面所需风量，m3/min； S——掘进巷道的平均断面积，m2 ；S=14.56m2； 由计算所得：Q≥Q煤掘，符合要求； ⑵按照煤巷掘进最高风速计算： Q煤掘＜60×Vmax×S＜60×4×14....
