局部阻力计算

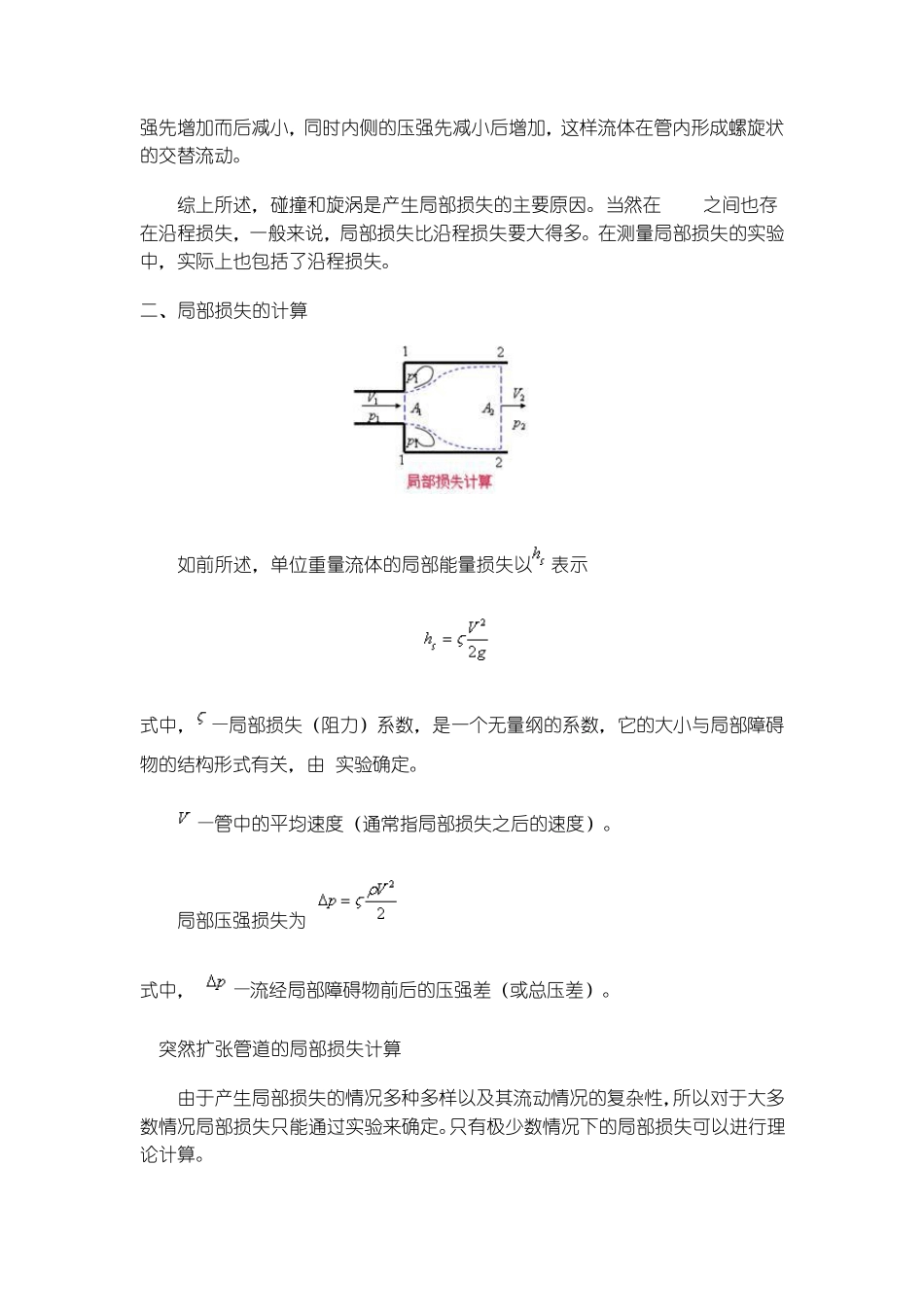

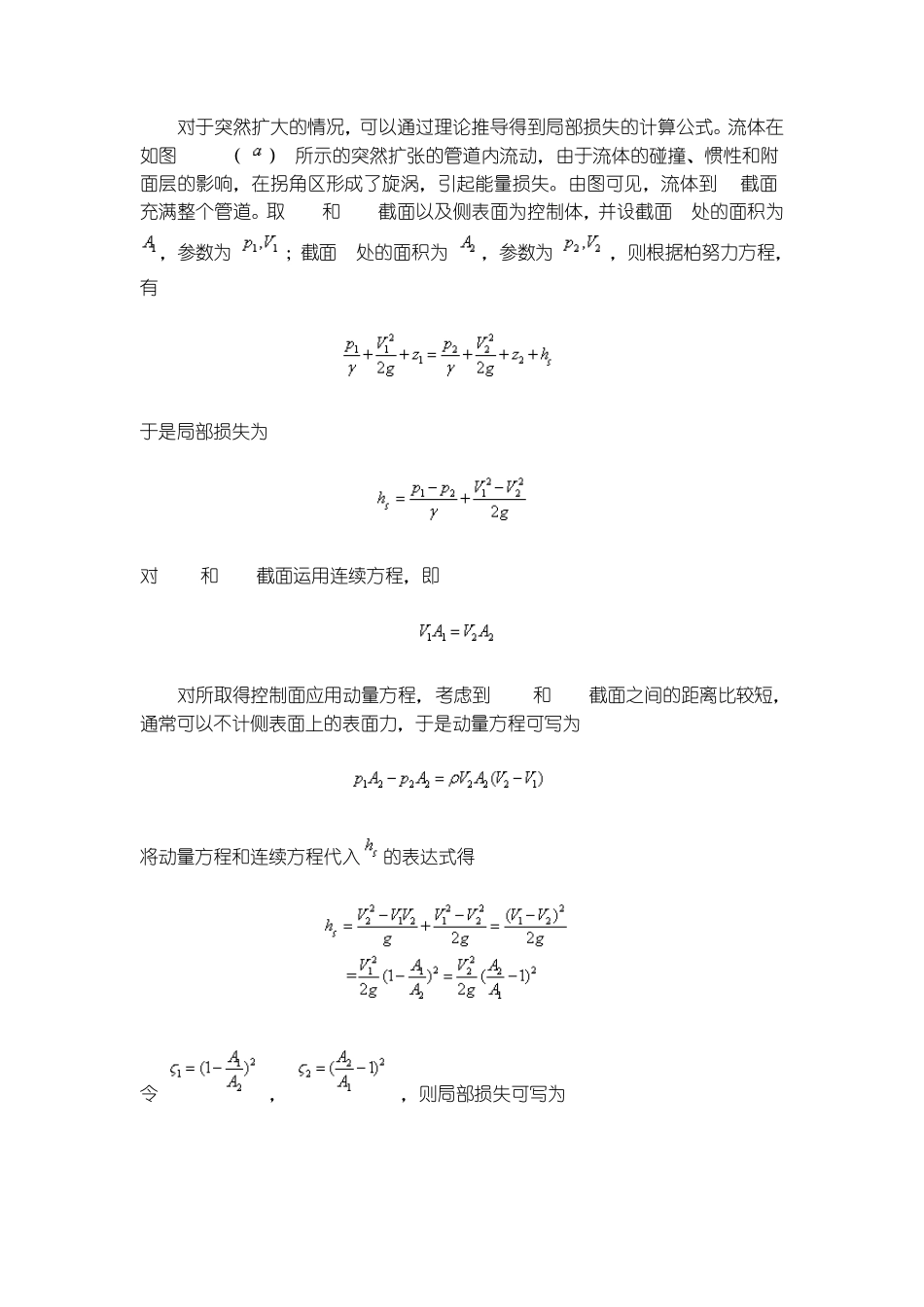

4 .4 .1 局部损失的产生的原因及计算 一、产生局部损失的原因 产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。这里结合几种常见的管道来说明。 （ ） （ ） 图 4.9 局部损失的原因 对于突然扩张的管道，由于流体从小管道突然进入大管道如图 4.9 （ ） 所示，而且由于流体惯性的作用，流体质点在突然扩张处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。进一步随着流体流动截面面积的不断的扩张，直到 2 截面处流体充满了整个管截面。在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械能。另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。局部损失就发生在旋涡开始到消失的一段距离上。 图 4.9（） 给出了弯曲管道的流动。由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的压力。在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。 综上所述，碰撞和旋涡是产生局部损失的主要原因。当然在 1-2之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。在测量局部损失的实验中，实际上也包括了沿程损失。 二、局部损失的计算 如前所述，单位重量流体的局部能量损失以表示 式中，—局部损失（阻力）系数，是一个无量纲的系数，它的大小与局部障碍物的结构形式有关，由 实验确定。 —管中的平均速度（通常指局部损失之后的速度）。 局部压强损失为 式中， —流经局部障碍物前后的压强差（或总压差）。 1.突然扩张管道的局部损失计算 由于产生局部损失的情况多种多样以及其流动情况的复杂性，所以对于大多数情况局部损失只能通过实验来确定。只有极少数情况下的局部损失可以进行理论计算。 对于突然扩大的情况，可以通过理论推导得到局部损失的计算公式。流体在如图 4.9 （ ） 所示的突然扩张的管道内流动，由于流体的碰撞、惯性和附面层的影响，在拐角区形成了旋涡，引起能量损失。由图可见，流体到 2截面充满整个管道。取 1-1和 2-2截面以及侧表面为控制体，并设截面 1处的面积为 ，参数为 ；截面 2处的面积为 ，参数为 ，...
