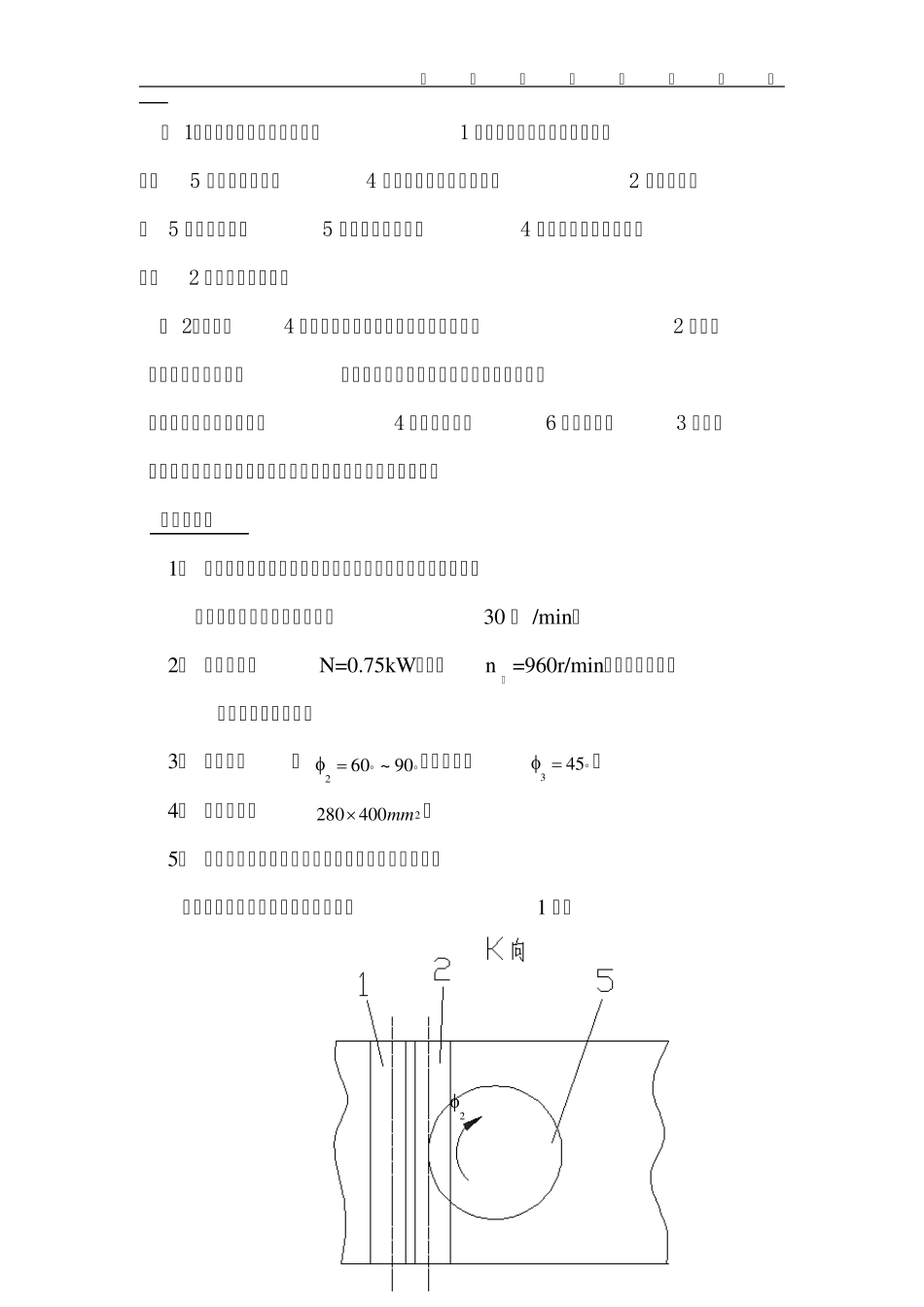

机械原理课程设计 机械与运载工程学院 《机械原理》课程设计 平压印刷机说明书 年 级： 2011 级 班 级： 车辆工程（2）班 姓 名： 邓 广 学 号： 20110402218 同组成员：宋健伟/李建能/周亚俊 2013年 7月 6 第一章 设计说明书 机械原理课程设计 1 .设计选题 平压印刷机运动机构设计。 2 .设计拟完成任务 a) 确定总功能，并进行功能分解。 b) 根据工艺动作要求拟定运动循环图。 c) 进行印头、油辊、油盘机构及其相互连接传动的选型。 d) 按选定的电动机及执行机构运动参数拟订机械传动方案。 e) 画出机械运动方案简图。 f) 对执行机构进行尺寸综合。 g ) 对往复摆动执行机构进行运动分析，绘制从动件位移、速度、加速度线图。 h ) 编写设计说明书。 3 .工作原理及工艺动作过程 平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的压板紧密接触而完成一次印刷。其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。 平压印刷机需要实现三个动作：装有白纸的压板往复摆动，刷墨辊在固定铅字版上上下滚动，匀墨盘转动使刷墨滚筒上油墨均匀。 4 .原始数据及工作要求 平压印刷机工作要求： 机械原理课程设计 （ 1）刷墨辊刚一离开蘸墨滚筒1 时，蘸墨滚筒即可转动，匀墨圆盘5 此时不动，压板4 自左向右摆动；刷墨滚筒2 离开匀墨圆盘 5 后，匀墨圆盘5 即可转动；当压板4 摆至极限位置时，刷墨滚筒2 运动至终点位置。 （ 2）当压板4 自极限位置开始向左摆动时，刷墨滚筒2 同时从终点位置开始返回；刷墨滚筒回到初始位置位置与已静止不动的蘸墨滚筒接触，此时压板4 上的待刷书面6 与铅字排版3 接触，即印刷完一张书页，完成一个工作循环，以后重复上述过程。 原始数据： 1） 实现压板、刷墨辊、匀墨盘运动的机构由一个电动机带动，通过传动系统使其印刷速度为30 页 /min。 2） 电动机功率N=0.75kW、转速n电 =960r/min，电动机可放在机架的左侧或底部。 3） 每次回转，90~602 ，压板摆角453 。 4） 印刷面积为2400280mm。 5） 要求机构的传动性能良好，结构紧凑，易于制造。 平压印刷机执行机构运动示意图如图1 所示 2 机械原理课程设计 1 . 蘸墨滚筒 1 2 .刷墨滚筒 3 .铅字印版 4 .压板 3 5 .匀墨盘 6 .印刷纸页 图 1 ...
