平流式沉淀池

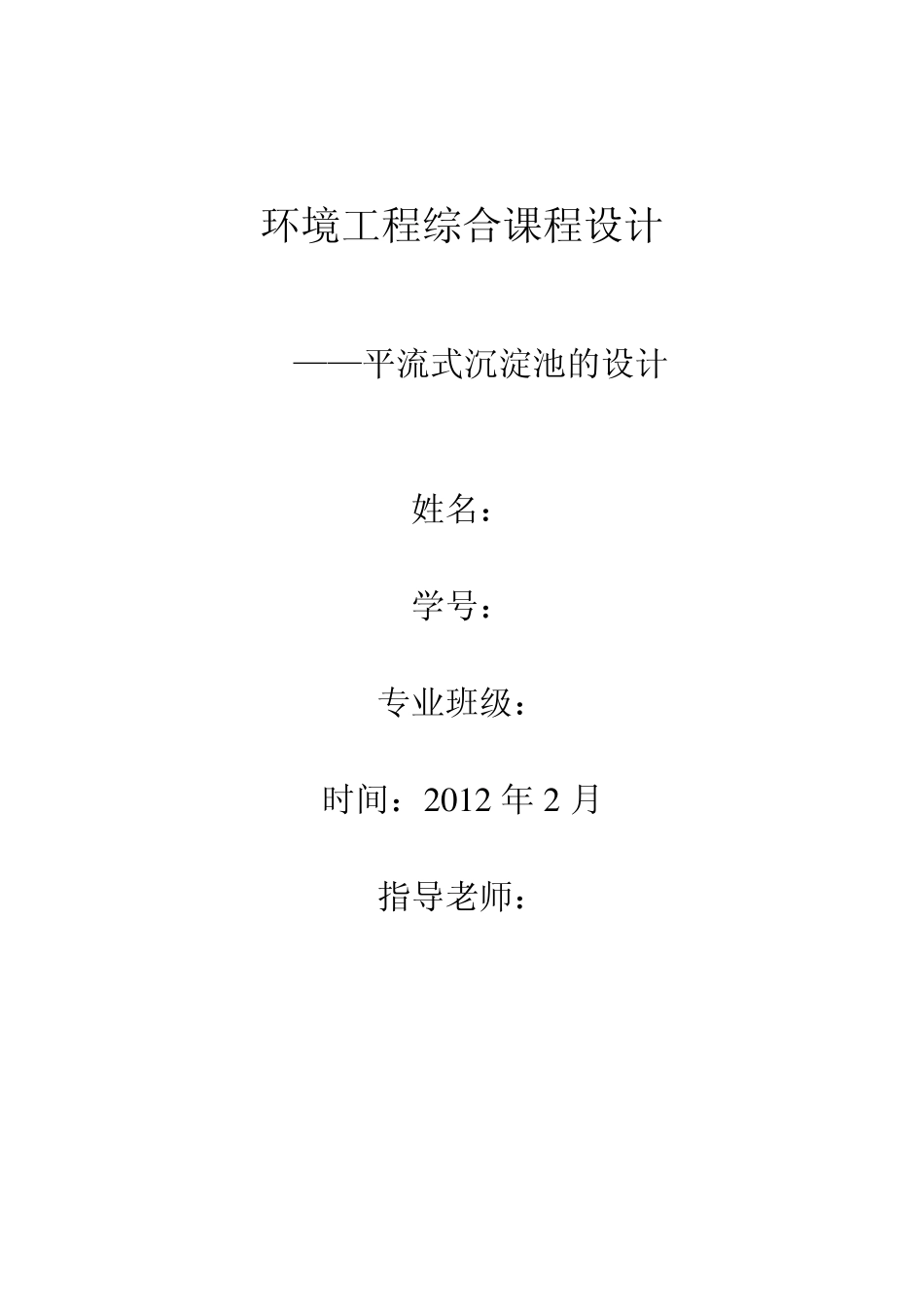

环境工程综合课程设计 ——平流式沉淀池的设计 姓名： 学号： 专业班级： 时间：2 0 1 2 年 2 月 指导老师： 目录 1 . 平流沉淀池概述 ······1 2 . 平流沉淀池的设计原则 ······2 2 .1 沉淀池的一般设计原则及参数 ······3 2 .2 平流式沉淀池的一般设计原则 ······4 2 .3 平流式沉淀池的设计计算公式 ······5 3 . 平流沉淀池设计计算书 ······6 3 .1 设计计算方案 1 ······7 3 .2 设计计算方案 2 ······8 4 . 平流沉淀池设计图 ······9 参考文献 1 平流式沉淀池概述 平流式沉淀池是废水从池的一段进入，从另一端流出，水流在池内做水平运动，池平面形状呈长方形，可以是单个或多个串联。 平流式沉淀池对冲击负荷和温度变化的适应能力较强，施工简单，造价低；但排泥不方便，采用机械排泥是，机械设备和驱动件均浸于水中，易锈蚀；适用于地下水位较高及地质较差的地区；适用于大、中、小型污水处理厂。 平流式沉淀池有进水区、沉淀区、出水区和污泥区（积泥区和排泥区）四部分组成。进水区的作用是使水流均匀分布在整个断面上，尽可能减少扰动。沉淀区中，要降低沉淀池中水流的 Re 数和提高水流的 Fr 数，鼻血设法减少水力半径，采用导流墙，对平流式沉淀池进行纵向分格等，均可减小水力半径，改善水流条件。沉淀后出水应尽量在出水区均匀流出。及时排出沉于池底的污泥是使沉淀池工作正常，保证出水水质的一项重要措施。污泥区和清水去之间应该有一个缓冲区，其深度可取0.3-0.5m，以减轻水流对存泥的搅动。也为存泥留有余地。 2 平流式沉淀池的设计原则 平流式沉淀池的设计内容包括沉淀池的只数、沉淀区的尺寸和污泥区的尺寸等，设计时应遵循以下原则。 2.1 沉淀池的一般设计原则及参数 （1）设计流量 当废水是自流进入沉淀池时，应按最大流量作为设计流量； 当用水泵提升时，按水泵的最大组合流量作为设计流量。在合流制的水处理系统中应按照降雨时的设计流量校核，沉淀时间不小于 30min。 （2）沉淀池的座数 对城市污水处理厂，沉淀池的座数不小于 2 座。 （3）沉淀池的经验设计参数 对于城市污水处理厂，如无污水沉淀性能的实测资料时，可参照表1 的经验参数设计。沉淀池的有效水深、沉淀时间与表面水力负荷的相互关系见表2. 表1 城市污水处理厂沉淀池设计参数 沉淀池 沉 淀 池位置 沉 淀时间 表...
