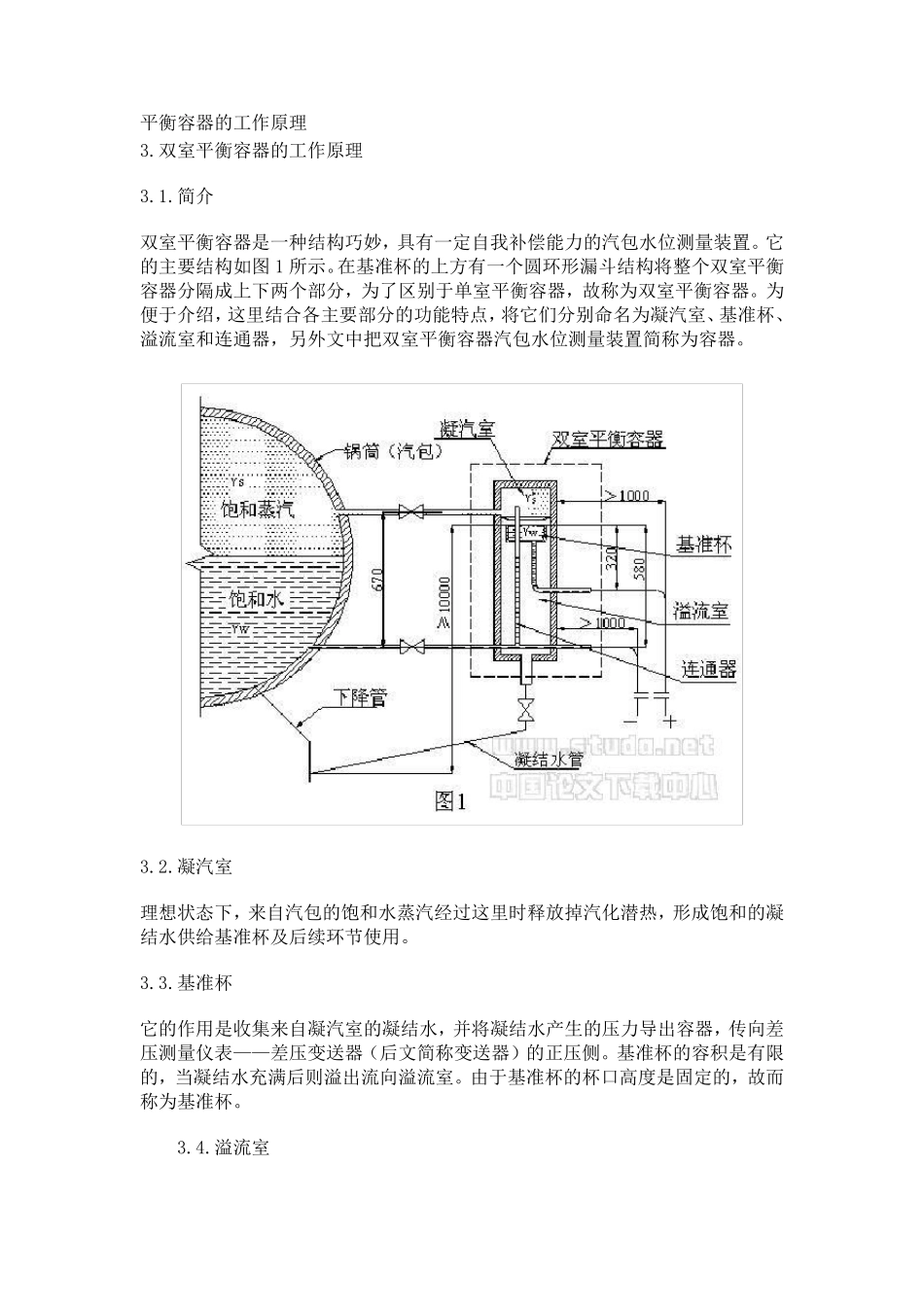

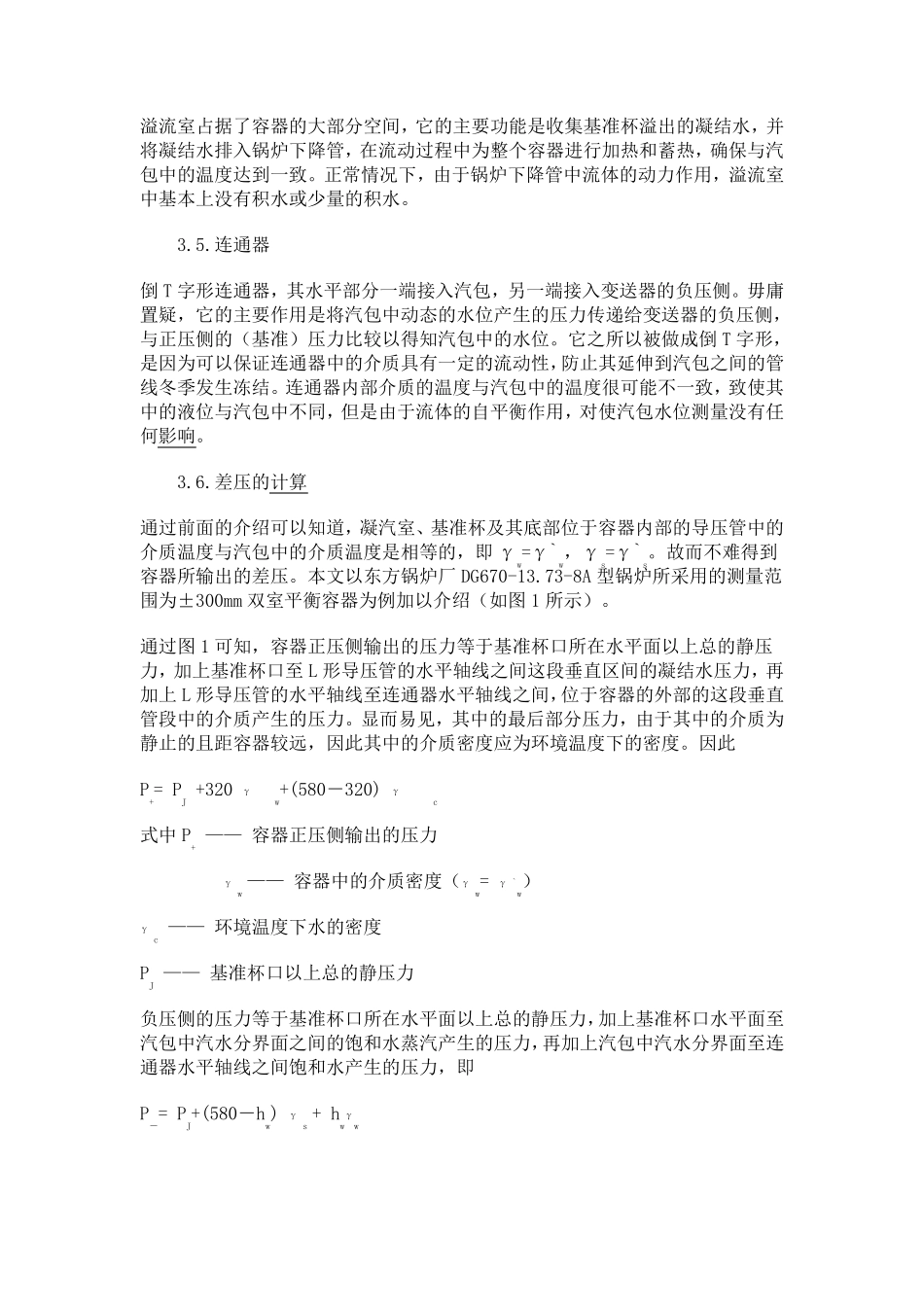

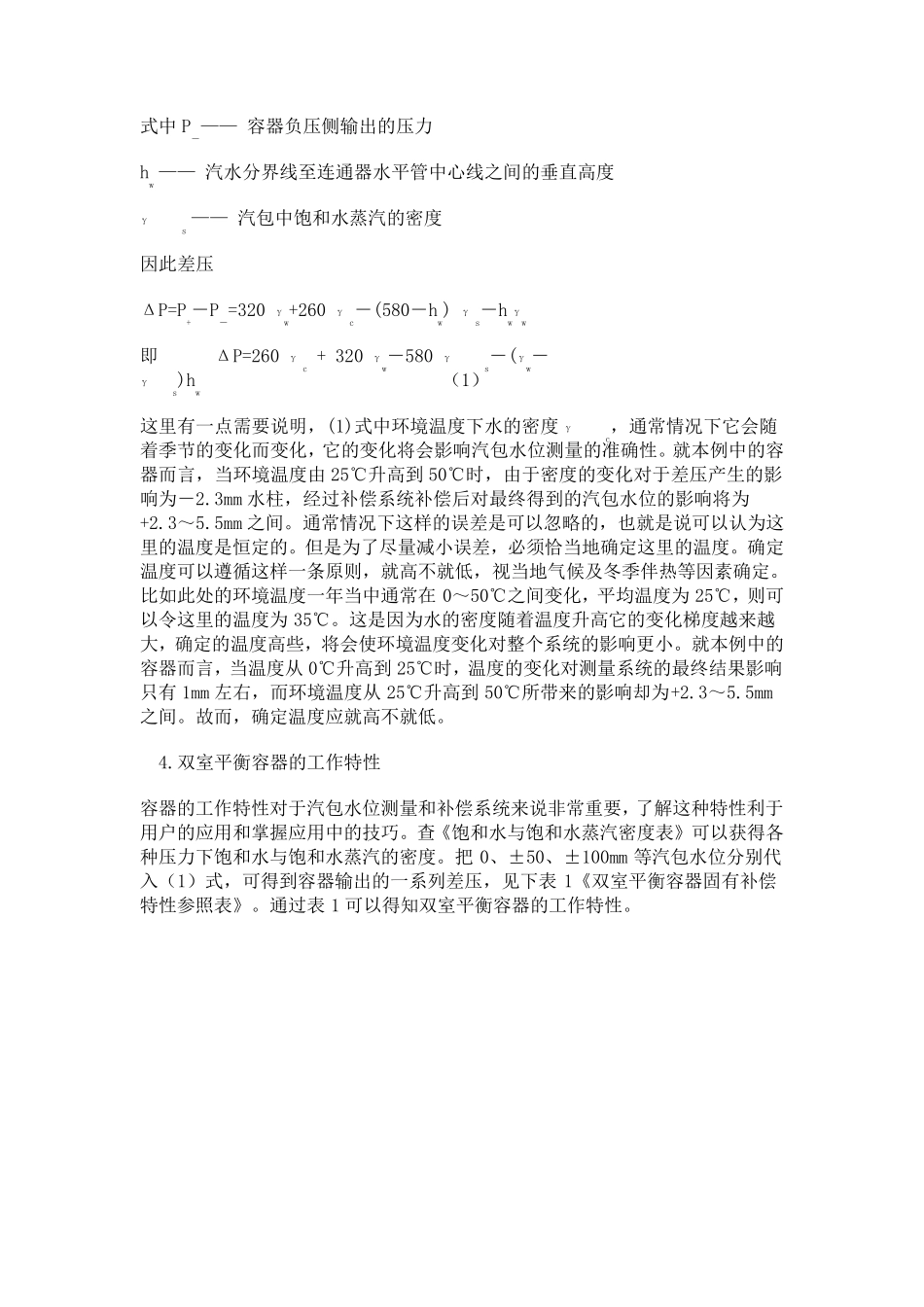

平 衡 容 器 的 工 作 原 理 3.双 室 平 衡 容 器 的 工 作 原 理 3.1.简 介 双 室 平 衡 容 器 是 一 种 结 构 巧 妙 ， 具 有 一 定 自 我 补 偿 能 力 的 汽 包 水 位 测 量 装 置 。 它的 主 要 结 构 如 图 1 所 示 。在 基 准 杯 的 上 方 有 一 个 圆 环 形 漏 斗 结 构 将 整 个 双 室 平 衡容 器 分 隔 成 上 下 两 个 部 分 ， 为 了 区 别 于 单 室 平 衡 容 器 ， 故 称 为 双 室 平 衡 容 器 。 为便 于 介 绍 ， 这 里 结 合 各 主 要 部 分 的 功 能 特 点 ， 将 它 们 分 别 命 名 为 凝 汽 室 、 基 准 杯 、溢 流 室 和 连 通 器 ， 另 外 文 中 把 双 室 平 衡 容 器 汽 包 水 位 测 量 装 置 简 称 为 容 器 。 3.2.凝 汽 室 理 想 状 态 下 ， 来 自 汽 包 的 饱 和 水 蒸 汽 经 过 这 里 时 释 放 掉 汽 化 潜 热 ， 形 成 饱 和 的 凝结 水 供 给 基 准 杯 及 后 续 环 节 使 用 。 3.3.基 准 杯 它 的 作 用 是 收 集 来 自 凝 汽 室 的 凝 结 水 ， 并 将 凝 结 水 产 生 的 压 力 导 出容 器 ， 传向差压 测 量 仪表——差压 变送器 （后 文 简 称 变送器 ）的 正压 侧。 基 准 杯 的 容 积是 有 限的 ， 当凝 结 水 充满后 则溢 出流 向溢 流 室 。 由于 基 准 杯 的 杯 口高度是 固定 的 ， 故 而称 为 基 准 杯 。 3.4.溢 流 室 溢 流 室 占 据 了 容 器 的 大 部 分 空 间 ， 它 的 主 要 功 能 是 收 集 基 准 杯 溢 出 的 凝 结 水 ， 并将 凝 结 水 排 入 锅 炉 下 降 管 ， 在 流 动 过 程 中 为 整 个 容 器 进 行 加 热 和 蓄 热 ， 确 保 与 汽包 中 的 温 度 达 到 一 致 。 正 常 情 况 下 ， 由 于 锅 炉 下 降 管 中 流 体 的 动 力 作 用 ， 溢 流 室中 基 本 上 没 有 积 水 或 少 量 的 积 水 。 3.5.连 通 器 倒 T 字 形 连 通 器 ， 其 水 平 部 分 一 端 接 入 汽 包 ， 另 一 端 接 入 ...
