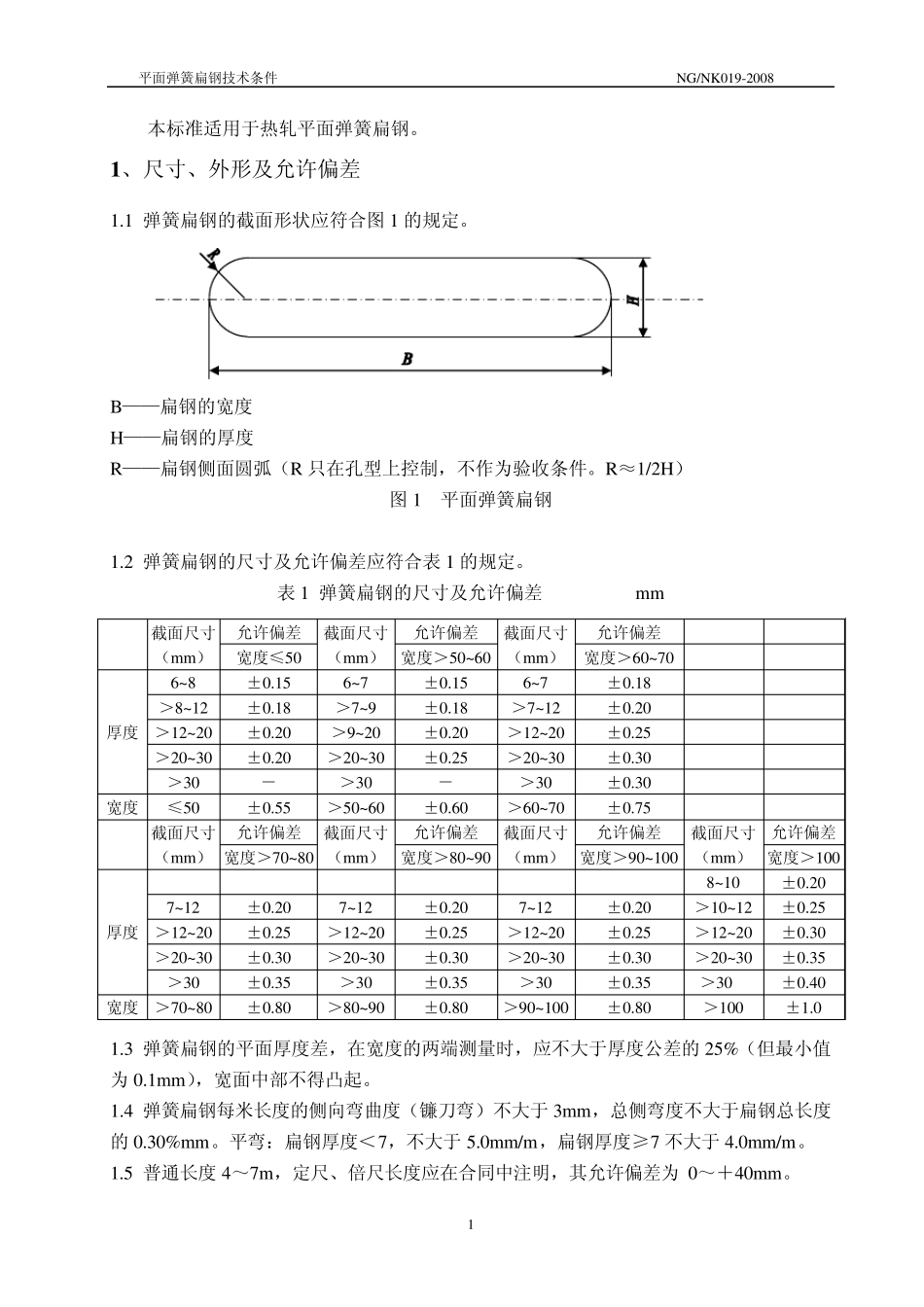

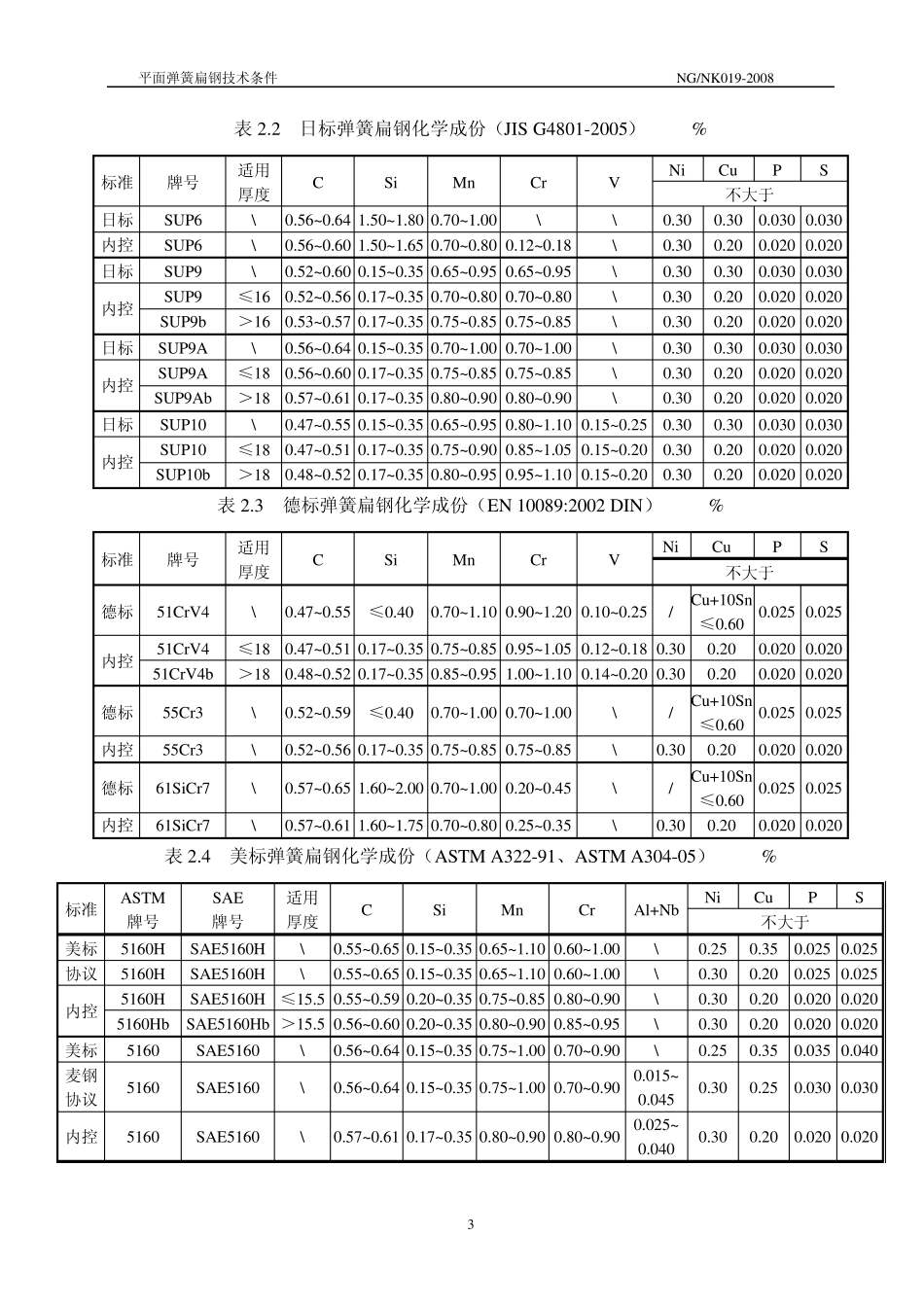

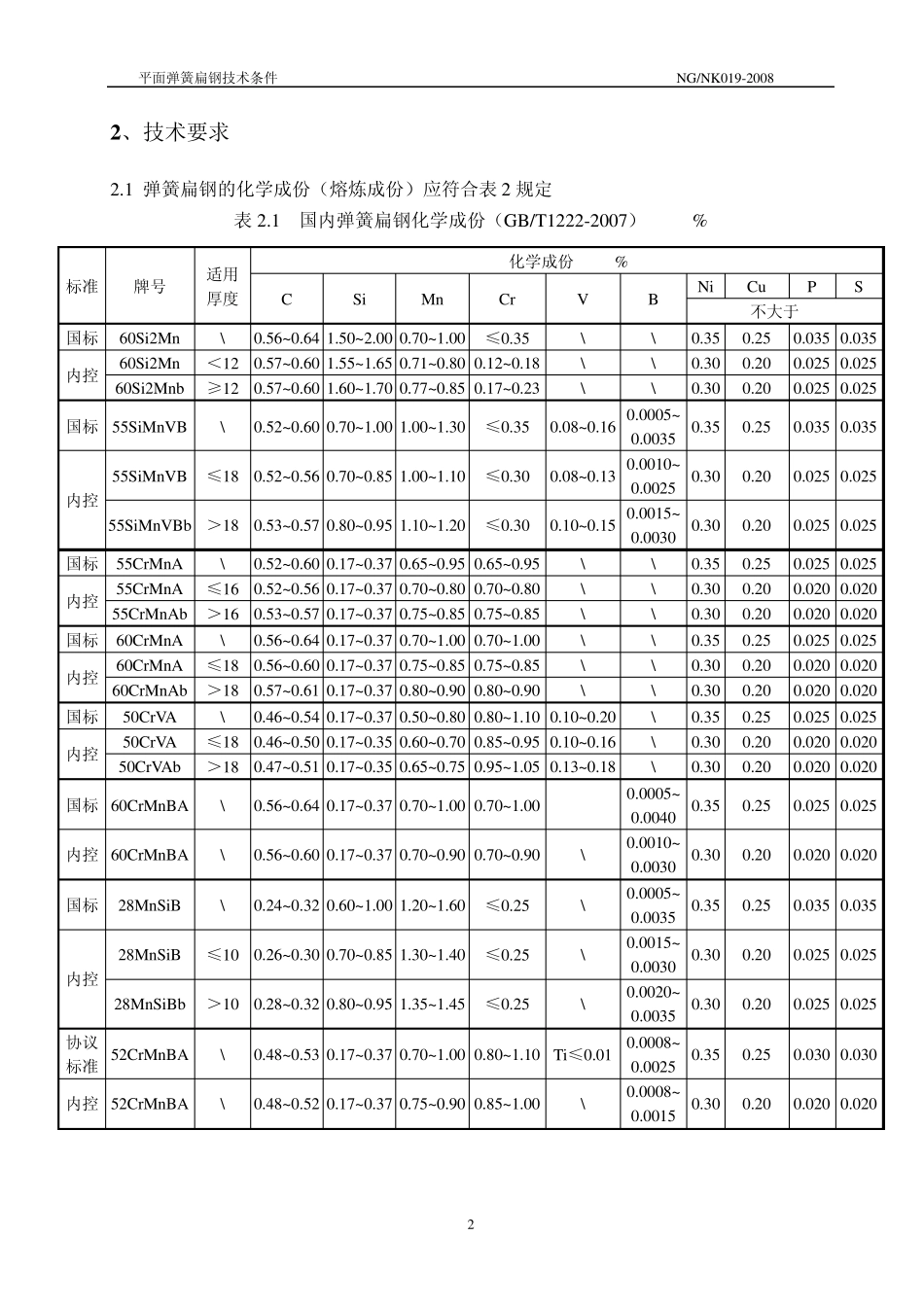

平面弹簧扁钢技术条件 NG/NK019-2008 1 本标准适用于热轧平面弹簧扁钢。 1 、尺寸、外形及允许偏差 1.1 弹簧扁钢的截面形状应符合图1 的规定。 B——扁钢的宽度 H——扁钢的厚度 R——扁钢侧面圆弧(R 只在孔型上控制,不作为验收条件。R≈1/2H) 图1 平面弹簧扁钢 1.2 弹簧扁钢的尺寸及允许偏差应符合表1 的规定。 表1 弹簧扁钢的尺寸及允许偏差 mm 截面尺寸 (mm) 允许偏差 截面尺寸 (mm) 允许偏差 截面尺寸 (mm) 允许偏差 宽度≤50 宽度>50~60 宽度>60~70 厚度 6~8 ±0.15 6~7 ±0.15 6~7 ±0.18 >8~12 ±0.18 >7~9 ±0.18 >7~12 ±0.20 >12~20 ±0.20 >9~20 ±0.20 >12~20 ±0.25 >20~30 ±0.20 >20~30 ±0.25 >20~30 ±0.30 >30 - >30 - >30 ±0.30 宽度 ≤50 ±0.55 >50~60 ±0.60 >60~70 ±0.75 截面尺寸 (mm) 允许偏差 截面尺寸 (mm) 允许偏差 截面尺寸 (mm) 允许偏差 截面尺寸 (mm) 允许偏差 宽度>70~80 宽度>80~90 宽度>90~100 宽度>100 厚度 8~10 ±0.20 7~12 ±0.20 7~12 ±0.20 7~12 ±0.20 >10~12 ±0.25 >12~20 ±0.25 >12~20 ±0.25 >12~20 ±0.25 >12~20 ±0.30 >20~30 ±0.30 >20~30 ±0.30 >20~30 ±0.30 >20~30 ±0.35 >30 ±0.35 >30 ±0.35 >30 ±0.35 >30 ±0.40 宽度 >70~80 ±0.80 >80~90 ±0.80 >90~100 ±0.80 >100 ±1.0 1.3 弹簧扁钢的平面厚度差,在宽度的两端测量时,应不大于厚度公差的25%(但最小值为0.1mm),宽面中部不得凸起。 1.4 弹簧扁钢每米长度的侧向弯曲度(镰刀弯)不大于3mm,总侧弯度不大于扁钢总长度的0.30%mm。平弯:扁钢厚度<7,不大于5.0mm/m,扁钢厚度≥7 不大于4.0mm/m。 1.5 普通长度4~7m,定尺、倍尺长度应在合同中注明,其允许偏差为0~+40mm。 平面弹簧扁钢技术条件 NG/NK019-2008 2 2 、技术要求 2.1 弹簧扁钢的化学成份(熔炼成份)应符合表2 规定 表2.1 国内弹簧扁钢化学成份(GB/T1222-2007) % 标准 牌号 适用 厚度 化学成份 % C Si Mn Cr V B Ni Cu P S 不大于 国标 60Si2Mn \ 0.56~0.64 1.50~2.00 0.70~1.00 ≤0.35 \ \ 0.35 0.25 0.035 0.035 内控 60Si2Mn <12 0.57~0.60 1.55~1.65 0.71~0.80 0.12~0.18 \ \ 0.30 0.2...
