合肥第六水厂污泥干化工程结构施工方案

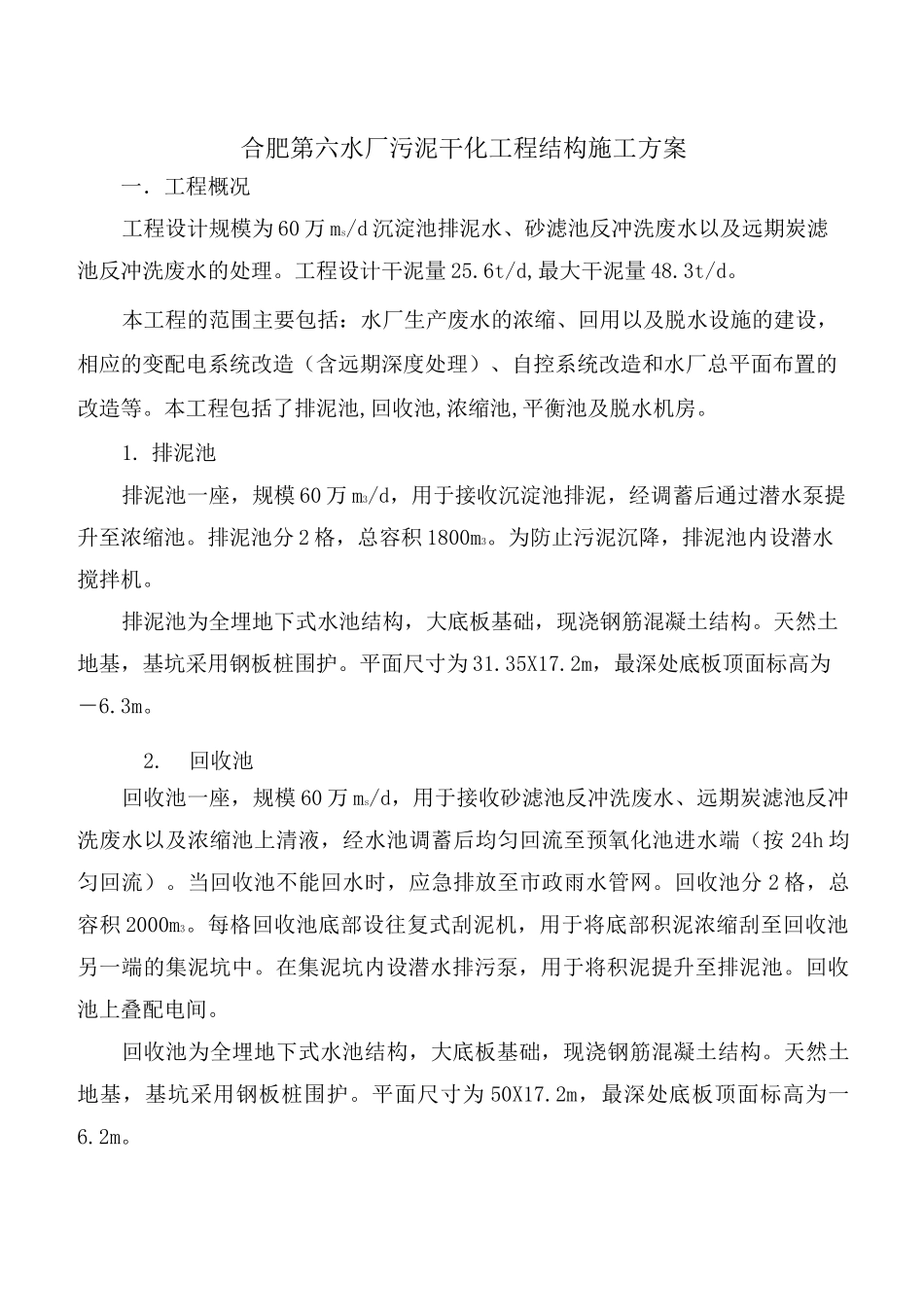

合肥第六水厂污泥干化工程结构施工方案_第1页
1/30

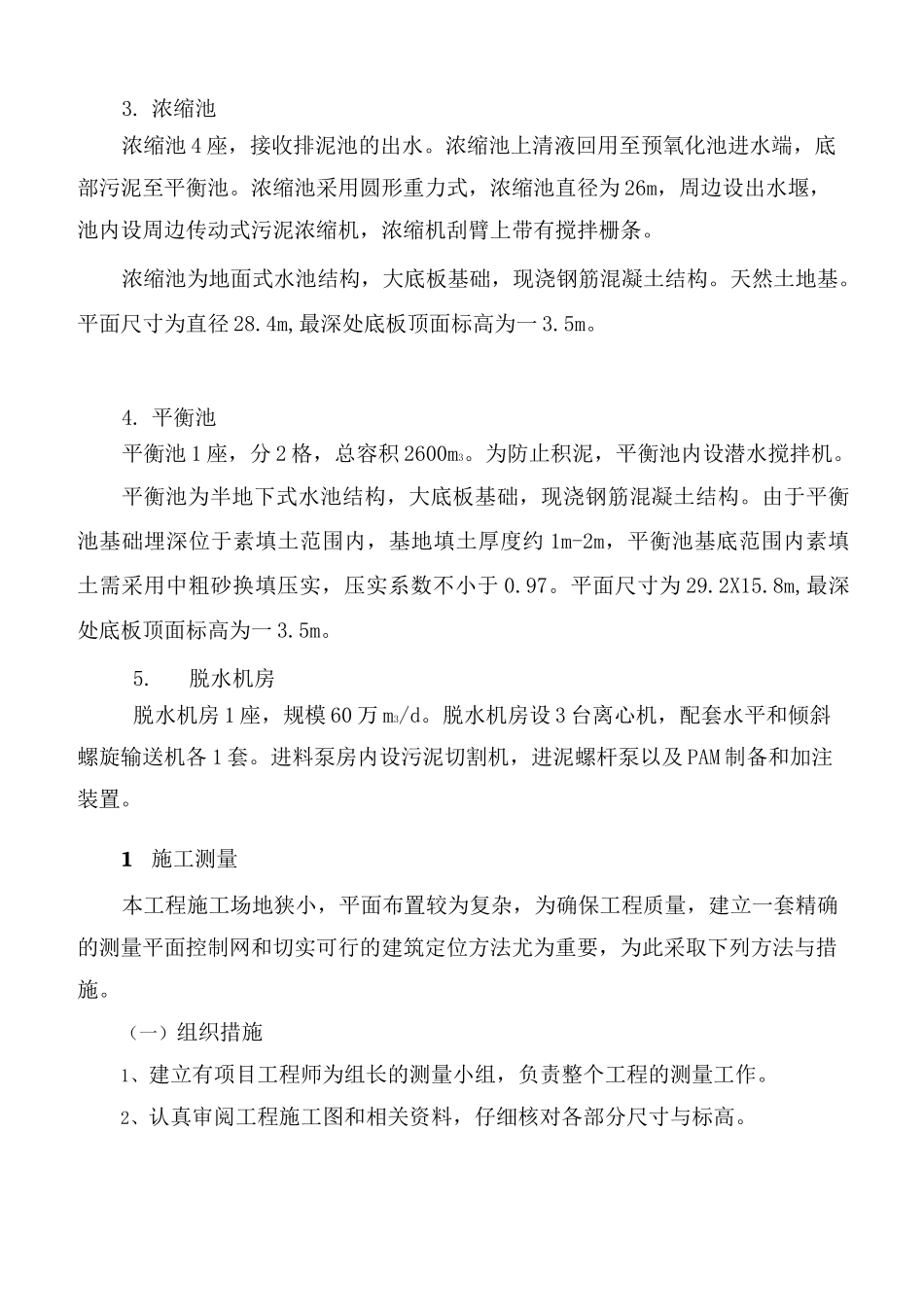

合肥第六水厂污泥干化工程结构施工方案_第2页
2/30

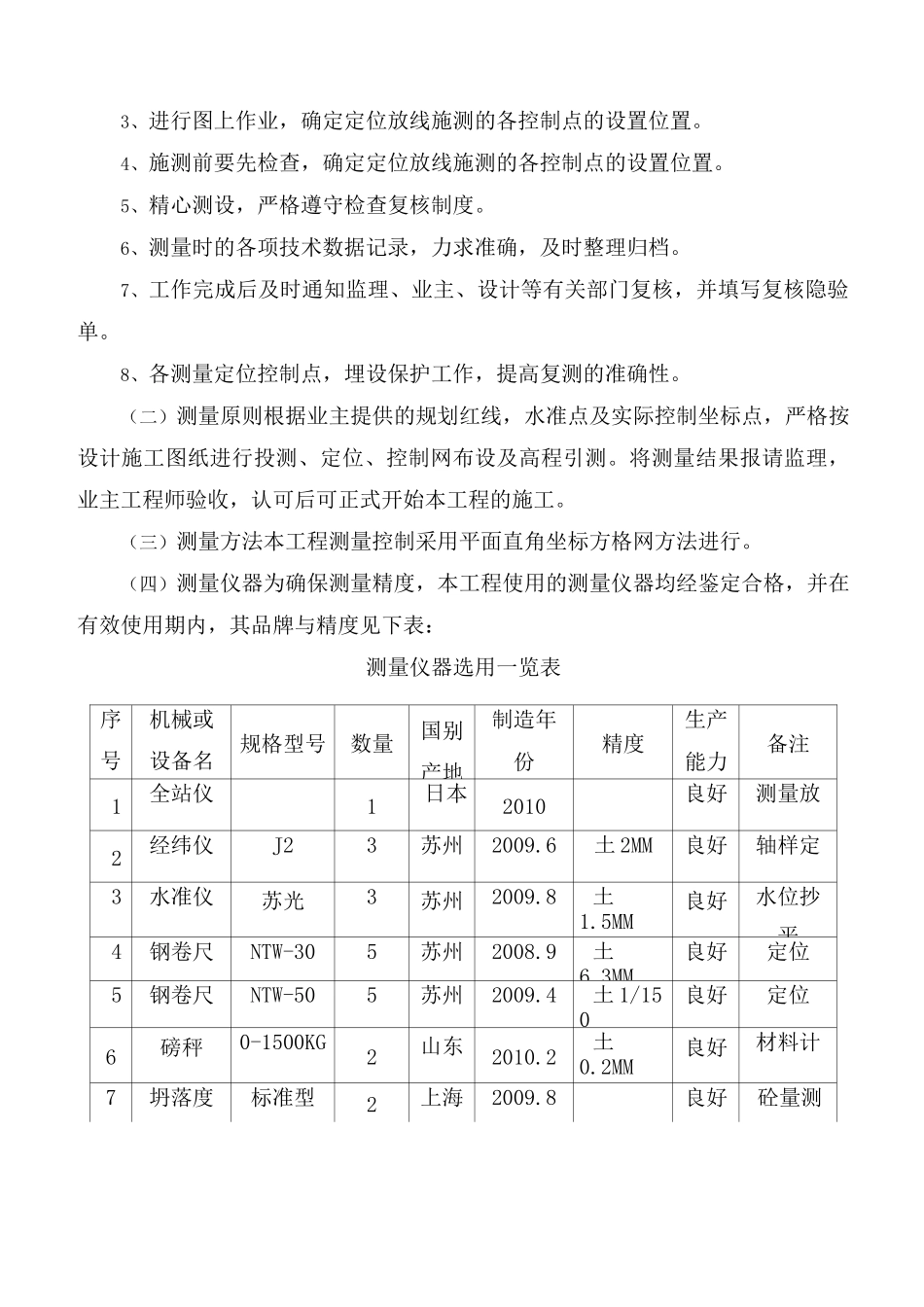

合肥第六水厂污泥干化工程结构施工方案_第3页
3/30
合肥第六水厂污泥干化工程结构施工方案一.工程概况工程设计规模为 60 万 ms/d 沉淀池排泥水、砂滤池反冲洗废水以及远期炭滤池反冲洗废水的处理。工程设计干泥量 25.6t/d,最大干泥量 48.3t/d。本工程的范围主要包括:水厂生产废水的浓缩、回用以及脱水设施的建设,相应的变配电系统改造(含远期深度处理)、自控系统改造和水厂总平面布置的改造等。本工程包括了排泥池,回收池,浓缩池,平衡池及脱水机房。1. 排泥池排泥池一座,规模 60 万 m3/d,用于接收沉淀池排泥,经调蓄后通过潜水泵提升至浓缩池。排泥池分 2 格,总容积 1800m3。为防止污泥沉降,排泥池内设潜水搅拌机。排泥池为全埋地下式水池结构,大底板基础,现浇钢筋混凝土结构。天然土地基,基坑采用钢板桩围护。平面尺寸为 31.35X17.2m,最深处底板顶面标高为-6.3m。2.回收池回收池一座,规模 60 万 ms/d,用于接收砂滤池反冲洗废水、远期炭滤池反冲洗废水以及浓缩池上清液,经水池调蓄后均匀回流至预氧化池进水端(按 24h 均匀回流)。当回收池不能回水时,应急排放至市政雨水管网。回收池分 2 格,总容积 2000m3。每格回收池底部设往复式刮泥机,用于将底部积泥浓缩刮至回收池另一端的集泥坑中。在集泥坑内设潜水排污泵,用于将积泥提升至排泥池。回收池上叠配电间。回收池为全埋地下式水池结构,大底板基础,现浇钢筋混凝土结构。天然土地基,基坑采用钢板桩围护。平面尺寸为 50X17.2m,最深处底板顶面标高为一6.2m。3. 浓缩池浓缩池 4 座,接收排泥池的出水。浓缩池上清液回用至预氧化池进水端,底部污泥至平衡池。浓缩池采用圆形重力式,浓缩池直径为 26m,周边设出水堰,池内设周边传动式污泥浓缩机,浓缩机刮臂上带有搅拌栅条。浓缩池为地面式水池结构,大底板基础,现浇钢筋混凝土结构。天然土地基。平面尺寸为直径 28.4m,最深处底板顶面标高为一 3.5m。4. 平衡池平衡池 1 座,分 2 格,总容积 2600m3。为防止积泥,平衡池内设潜水搅拌机。平衡池为半地下式水池结构,大底板基础,现浇钢筋混凝土结构。由于平衡池基础埋深位于素填土范围内,基地填土厚度约 1m-2m,平衡池基底范围内素填土需采用中粗砂换填压实,压实系数不小于 0.97。平面尺寸为 29.2X15.8m,最深处底板顶面标高为一 3.5m。5.脱水机房脱水机房 1 座,规模 60 万 m3/d。脱水机房设 3 台离心机,配套水平和倾斜螺旋输送机各 1 套。进料泵房内设污泥切割机,进泥螺...
