发明专利撰写实例

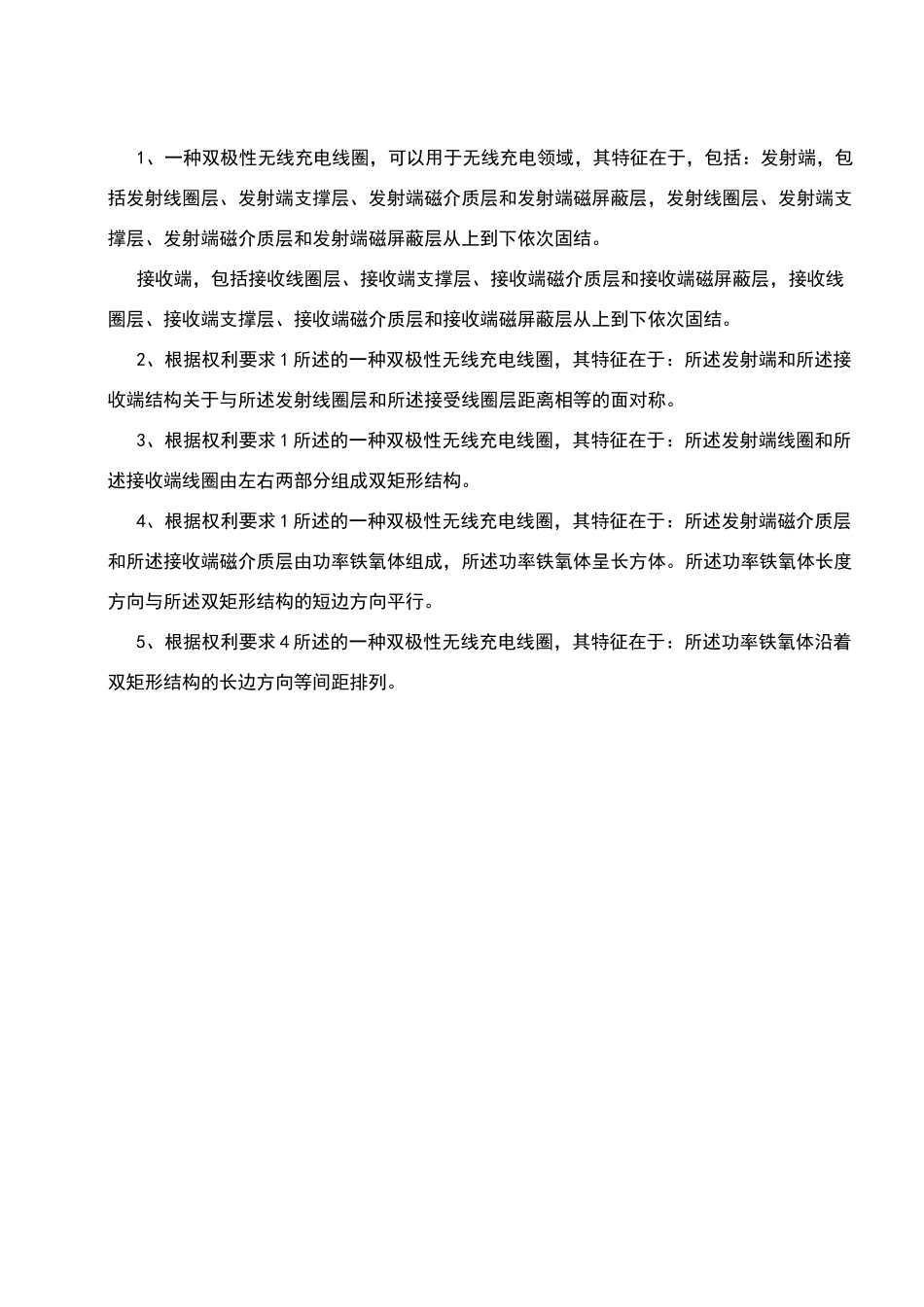

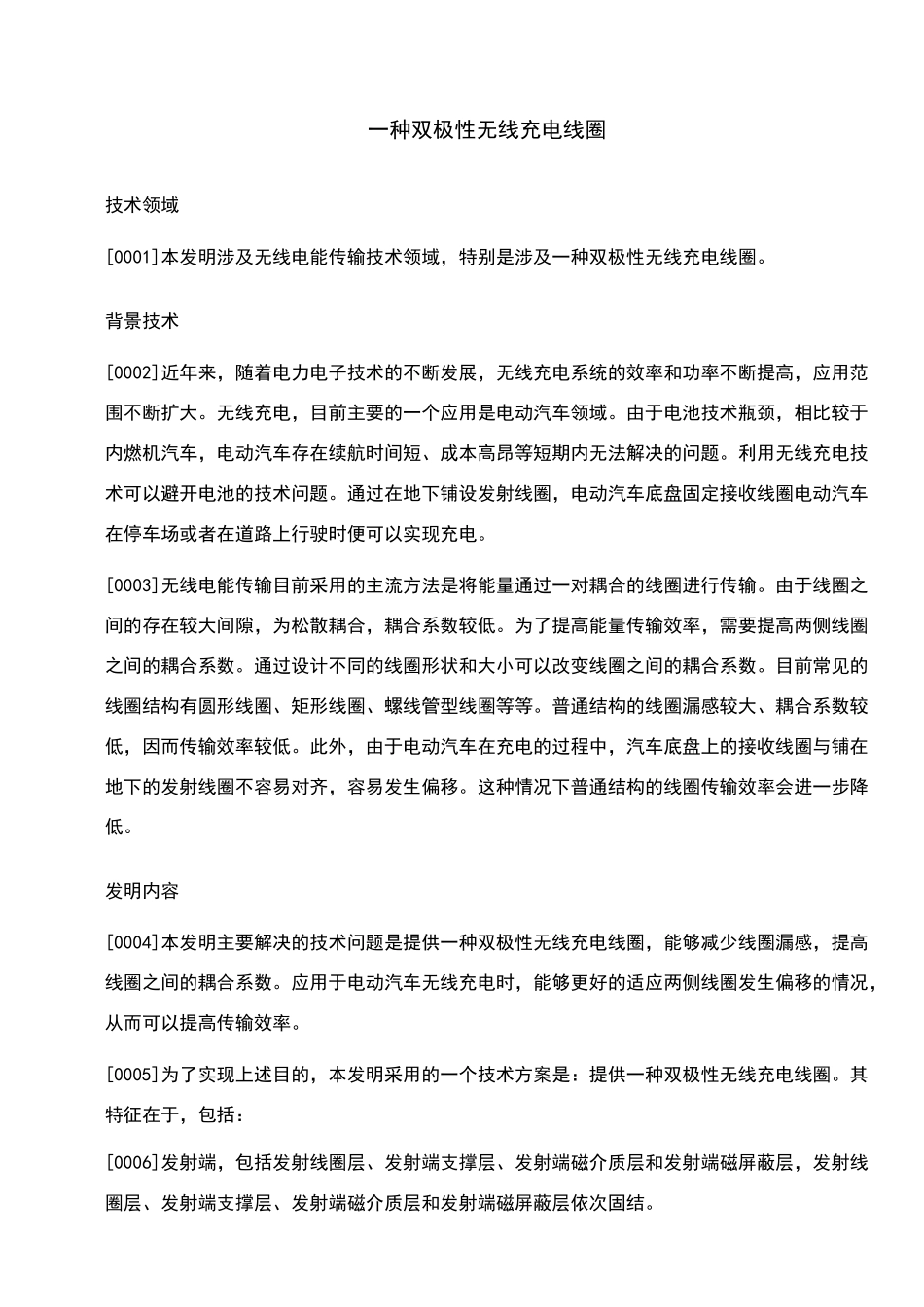

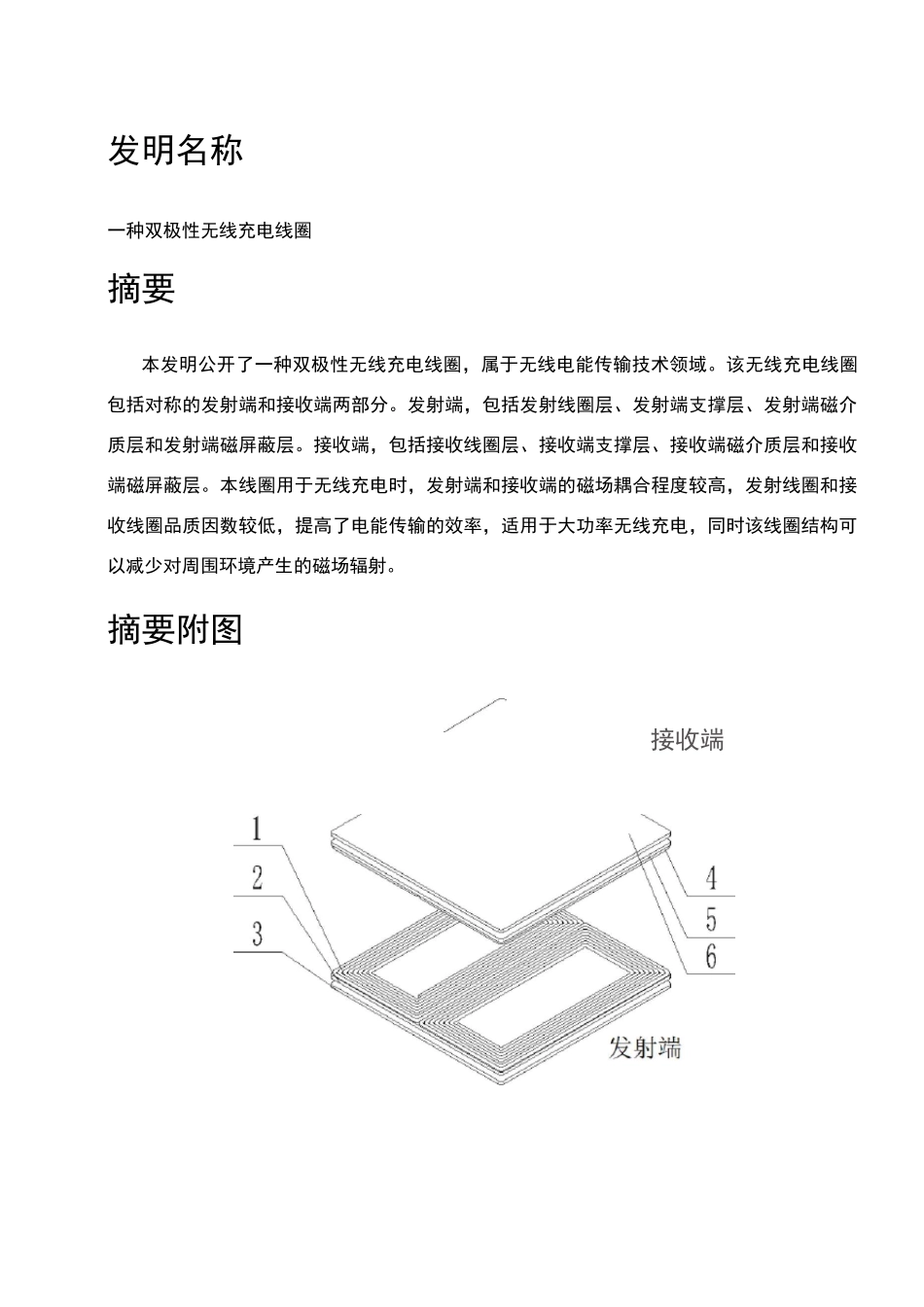

发明名称一种双极性无线充电线圈摘要本发明公开了一种双极性无线充电线圈，属于无线电能传输技术领域。该无线充电线圈包括对称的发射端和接收端两部分。发射端，包括发射线圈层、发射端支撑层、发射端磁介质层和发射端磁屏蔽层。接收端，包括接收线圈层、接收端支撑层、接收端磁介质层和接收端磁屏蔽层。本线圈用于无线充电时，发射端和接收端的磁场耦合程度较高，发射线圈和接收线圈品质因数较低，提高了电能传输的效率，适用于大功率无线充电，同时该线圈结构可以减少对周围环境产生的磁场辐射。摘要附图接收端1、一种双极性无线充电线圈，可以用于无线充电领域，其特征在于，包括：发射端，包括发射线圈层、发射端支撑层、发射端磁介质层和发射端磁屏蔽层，发射线圈层、发射端支撑层、发射端磁介质层和发射端磁屏蔽层从上到下依次固结。接收端，包括接收线圈层、接收端支撑层、接收端磁介质层和接收端磁屏蔽层，接收线圈层、接收端支撑层、接收端磁介质层和接收端磁屏蔽层从上到下依次固结。2、根据权利要求 1 所述的一种双极性无线充电线圈，其特征在于：所述发射端和所述接收端结构关于与所述发射线圈层和所述接受线圈层距离相等的面对称。3、根据权利要求 1 所述的一种双极性无线充电线圈，其特征在于：所述发射端线圈和所述接收端线圈由左右两部分组成双矩形结构。4、根据权利要求 1 所述的一种双极性无线充电线圈，其特征在于：所述发射端磁介质层和所述接收端磁介质层由功率铁氧体组成，所述功率铁氧体呈长方体。所述功率铁氧体长度方向与所述双矩形结构的短边方向平行。5、根据权利要求 4 所述的一种双极性无线充电线圈，其特征在于：所述功率铁氧体沿着双矩形结构的长边方向等间距排列。一种双极性无线充电线圈技术领域[0001]本发明涉及无线电能传输技术领域，特别是涉及一种双极性无线充电线圈。背景技术[0002]近年来，随着电力电子技术的不断发展，无线充电系统的效率和功率不断提高，应用范围不断扩大。无线充电，目前主要的一个应用是电动汽车领域。由于电池技术瓶颈，相比较于内燃机汽车，电动汽车存在续航时间短、成本高昂等短期内无法解决的问题。利用无线充电技术可以避开电池的技术问题。通过在地下铺设发射线圈，电动汽车底盘固定接收线圈电动汽车在停车场或者在道路上行驶时便可以实现充电。[0003]无线电能传输目前采用的主流方法是将能量通过一对耦合的线圈进行传输。由于线圈之间的存在较大间隙，为松散耦合，耦合...
