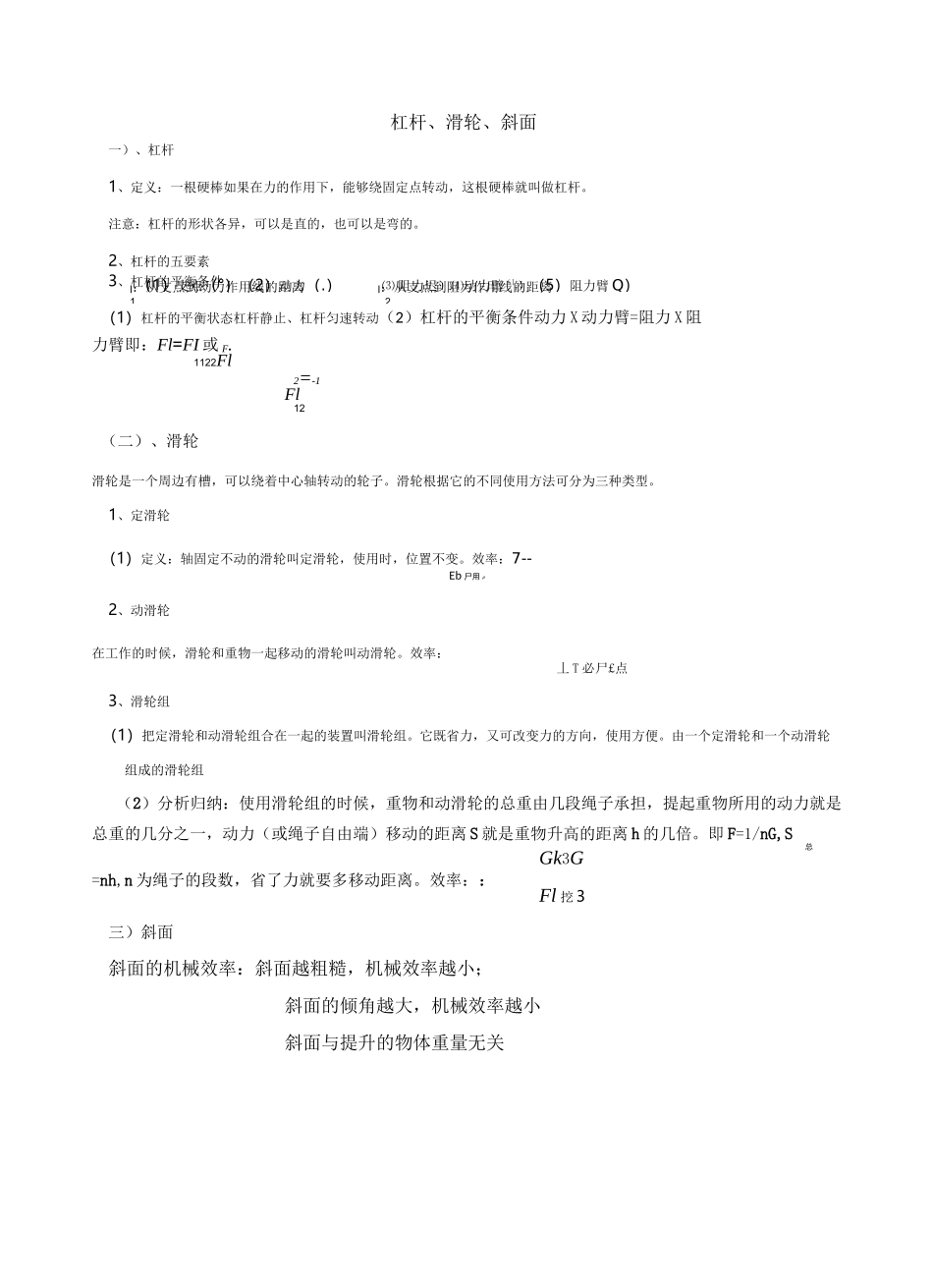

(1)支点(°)(2)动力(.)⑶ 阻力迟)⑷动力臂(li)(5)阻力臂 Q)l:从支点到动力作用线的距离1l:从支点到阻力作用线的距离2一)、杠杆1、定义:一根硬棒如果在力的作用下,能够绕固定点转动,这根硬棒就叫做杠杆。注意:杠杆的形状各异,可以是直的,也可以是弯的。2、杠杆的五要素3、杠杆的平衡条件(1)杠杆的平衡状态杠杆静止、杠杆匀速转动(2)杠杆的平衡条件动力 X 动力臂=阻力 X 阻力臂即:Fl=FI 或 F.1122Fl2=-1Fl12(二)、滑轮滑轮是一个周边有槽,可以绕着中心轴转动的轮子。滑轮根据它的不同使用方法可分为三种类型。1、定滑轮(1)定义:轴固定不动的滑轮叫定滑轮,使用时,位置不变。效率:7--Eb 尸用 P2、动滑轮在工作的时候,滑轮和重物一起移动的滑轮叫动滑轮。效率:丄 T 必尸£点3、滑轮组(1)把定滑轮和动滑轮组合在一起的装置叫滑轮组。它既省力,又可改变力的方向,使用方便。由一个定滑轮和一个动滑轮组成的滑轮组(2)分析归纳:使用滑轮组的时候,重物和动滑轮的总重由几段绳子承担,提起重物所用的动力就是总重的几分之一,动力(或绳子自由端)移动的距离 S 就是重物升高的距离 h 的几倍。即 F=1/nG,S总Gk3G=nh,n 为绳子的段数,省了力就要多移动距离。效率::Fl 挖 3三)斜面斜面的机械效率:斜面越粗糙,机械效率越小;斜面的倾角越大,机械效率越小斜面与提升的物体重量无关杠杆、滑轮、斜面考点集训考点一、杠杆1. (2 分)如图,用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验(每个钩码重为 0.5 牛)。下列说法正确的是()A. 实验前出现图甲所示情况,应将杠杆的平衡螺母向左调B. 图乙,在 AB 处各增加一个钩码,杠杆仍然能保持平衡C. 图丙,弹簧测力计从 a 位置转到 b,为保持杠杆在水平位置平衡,其示数需变大D. 图丁,用弹簧测力计在 c 点向上拉杠杆,为保持杠杆在水平位置平衡,其示数小于 3 牛3.(2 分)(2017・绍兴)如图甲是制作面团的情景,把竹竿的一端固定在绳扣中,人骑在另一端施加一个向下的大小为 F 的力,面团被不断挤压后变得更有韧性,图乙为压面团原理图。关于压面团过程的叙述正确的是()A. 面团对杆的作用力方向向下B. 面团对杆的作用力大小等于 FC. 面团被压扁说明力能使物体发生形变D. A 点向下移动的距离小于 B 点向下移动的距离2.(2 分)(2017•丽水)如图所示,使用时属于费力杠杆的是()A.镊子夹石块B.起子开瓶B...
