10KV电力线路继电保护设计

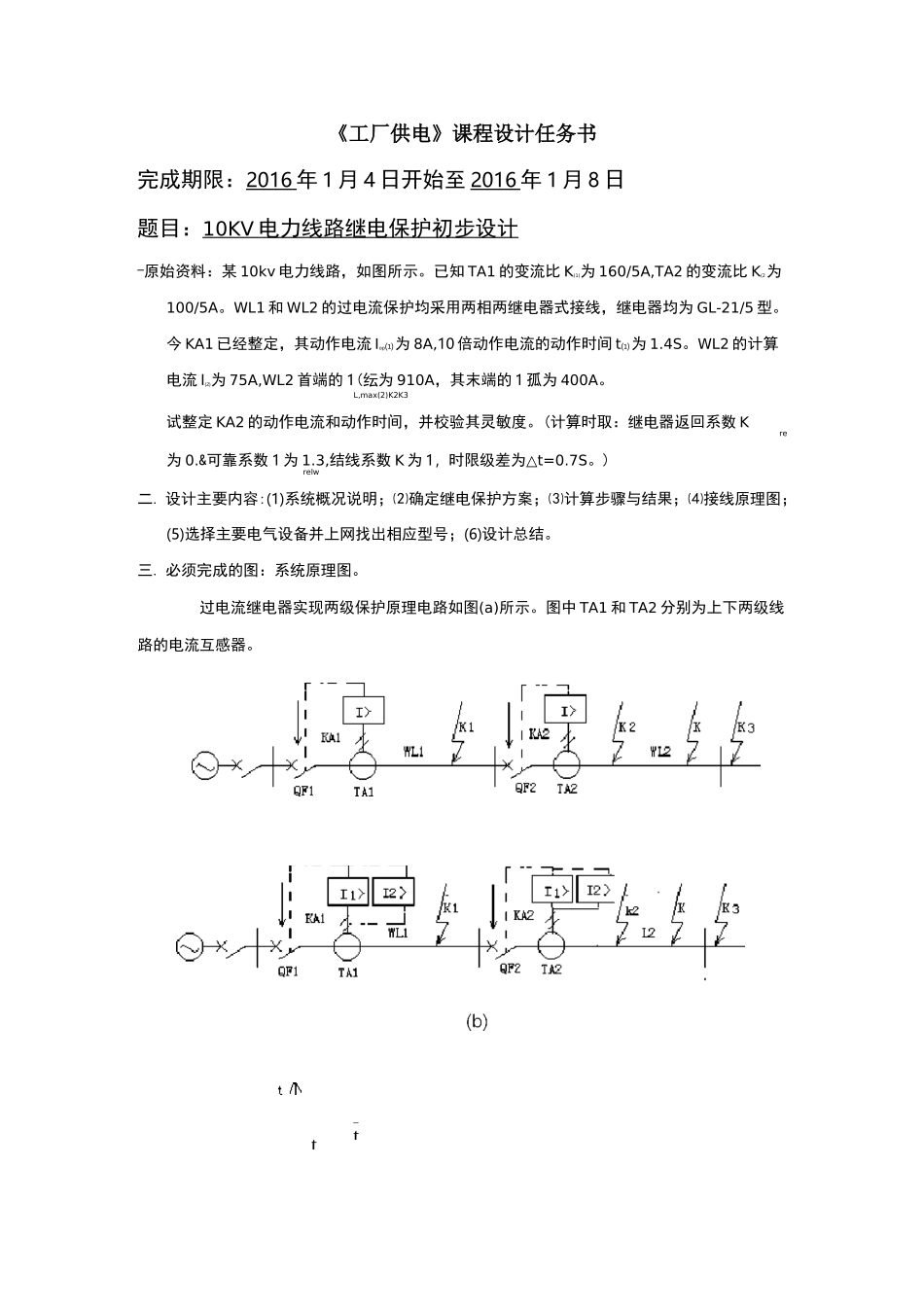

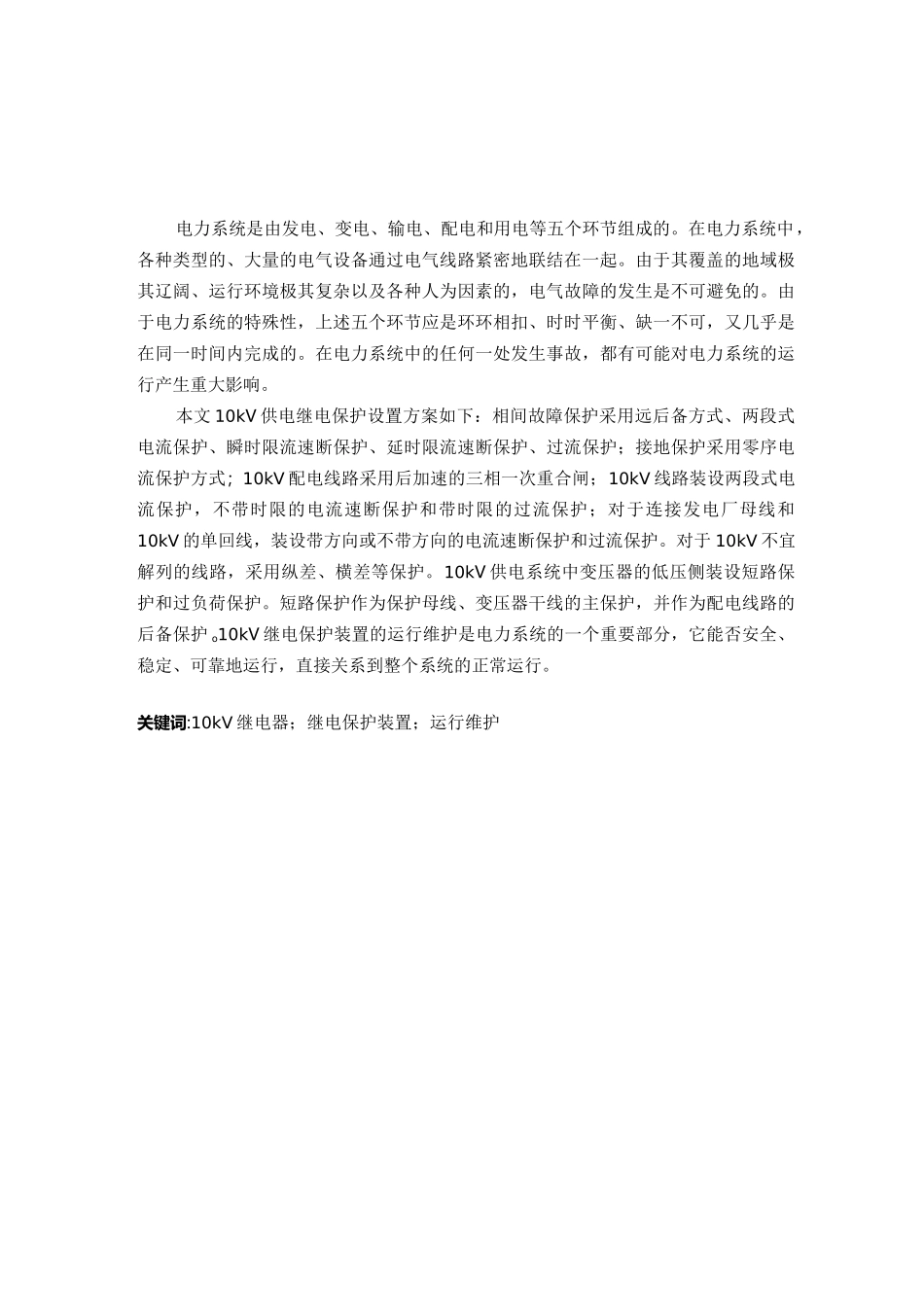

tt《工厂供电》课程设计任务书完成期限：2016 年 1 月 4 日开始至 2016 年 1 月 8 日题目：10KV 电力线路继电保护初步设计 ―原始资料：某 10kv 电力线路，如图所示。已知 TA1 的变流比 K(1)为 160/5A,TA2 的变流比 K(2为100/5A。WL1 和 WL2 的过电流保护均采用两相两继电器式接线，继电器均为 GL-21/5 型。今 KA1 已经整定，其动作电流 Iop⑴为 8A,10 倍动作电流的动作时间 t⑴为 1.4S。WL2 的计算电流 I(2)为 75A,WL2 首端的 1(纭为 910A，其末端的 1 孤为 400A。L,max(2)K2K3试整定 KA2 的动作电流和动作时间，并校验其灵敏度。(计算时取：继电器返回系数 Kre为 0.&可靠系数 1 为 1.3,结线系数 K 为 1，时限级差为△t=0.7S。)relw二. 设计主要内容:(1)系统概况说明；⑵确定继电保护方案；⑶计算步骤与结果；⑷接线原理图；(5)选择主要电气设备并上网找出相应型号；(6)设计总结。三. 必须完成的图：系统原理图。过电流继电器实现两级保护原理电路如图(a)所示。图中 TA1 和 TA2 分别为上下两级线路的电流互感器。(c)两级保护一次系统和整定说明※两级保护有：①上一级为定时限电流保护，下一级为反时限电流保护。② 上、下两级均为反时限电流保护。两级保护无论采取何种方式，两级保护的时限均要有时限级差，对于定时限过电流保护，可取时间级差为厶 t=0.5S；对于反时限过电流保护，可取时间级差为△t=0.7S。如图(b)、(c)所示。定时限过电流保护的动作时间，利用时间继电器来整定。反时限过电流保护的动作时间，由于 GL 感应式电流继电器的时限调节机构是按 10 倍动作电流的动作时间来标度的，因此要根据前后两级保护的 GL 感应式电流继电器的动作特性曲线来整定。动作特性曲线是按所选型号给出来确定的。电力系统是由发电、变电、输电、配电和用电等五个环节组成的。在电力系统中，各种类型的、大量的电气设备通过电气线路紧密地联结在一起。由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的，电气故障的发生是不可避免的。由于电力系统的特殊性，上述五个环节应是环环相扣、时时平衡、缺一不可，又几乎是在同一时间内完成的。在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响。本文 10kV 供电继电保护设置方案如下：相间故障保护采用远后备方式、两段式电流保护、瞬时限流速断保护、延时限流速断保护、过流保护；接地保护采用零序电...
