定向井测量仪器

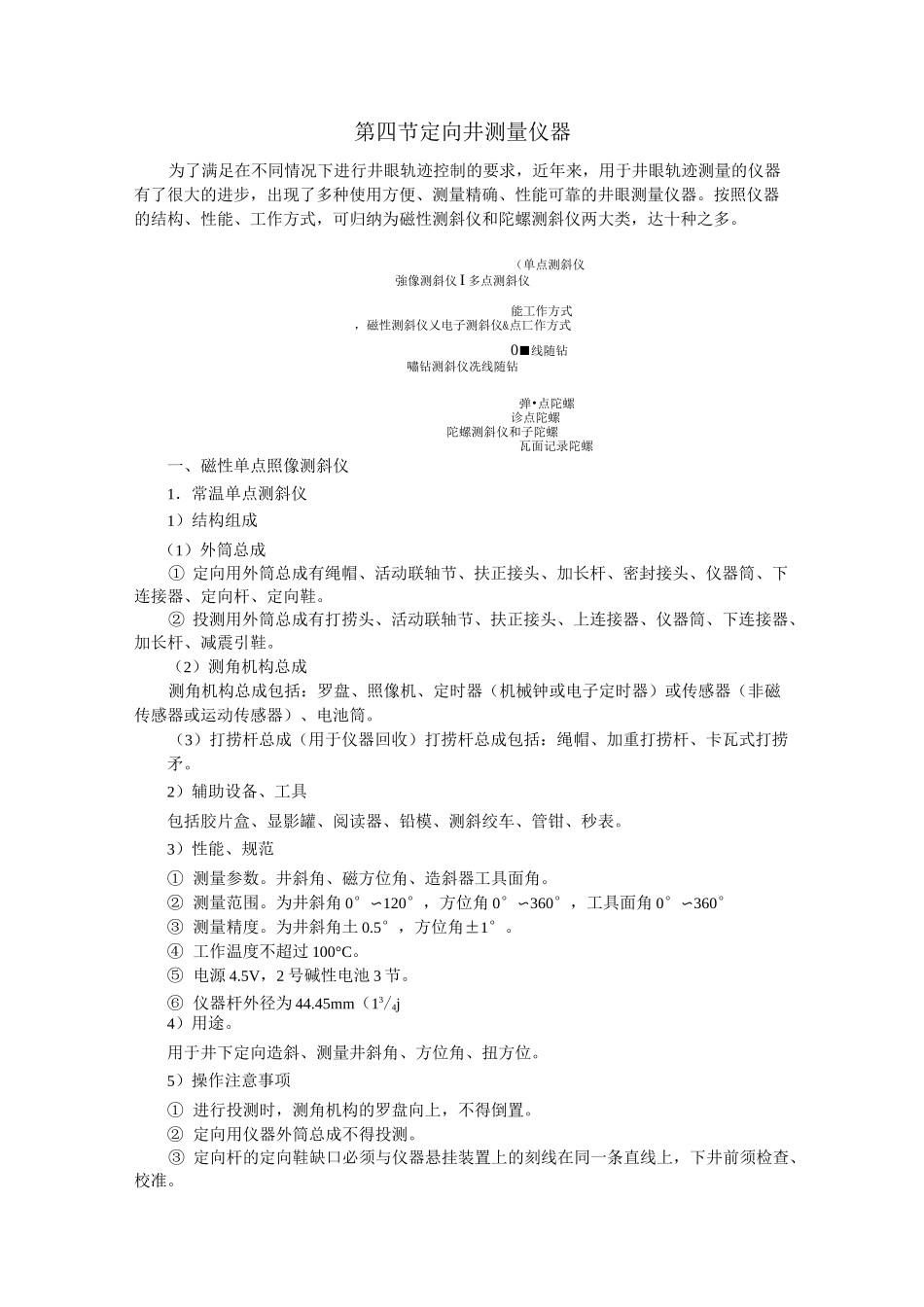

第四节定向井测量仪器为了满足在不同情况下进行井眼轨迹控制的要求，近年来，用于井眼轨迹测量的仪器有了很大的进步，出现了多种使用方便、测量精确、性能可靠的井眼测量仪器。按照仪器的结构、性能、工作方式，可归纳为磁性测斜仪和陀螺测斜仪两大类，达十种之多。（单点测斜仪強像测斜仪 I 多点测斜仪能工作方式，磁性测斜仪乂电子测斜仪&点匸作方式0■线随钻嘯钻测斜仪冼线随钻弹•点陀螺诊点陀螺陀螺测斜仪和子陀螺瓦面记录陀螺一、磁性单点照像测斜仪1．常温单点测斜仪1）结构组成（1）外筒总成① 定向用外筒总成有绳帽、活动联轴节、扶正接头、加长杆、密封接头、仪器筒、下连接器、定向杆、定向鞋。② 投测用外筒总成有打捞头、活动联轴节、扶正接头、上连接器、仪器筒、下连接器、加长杆、减震引鞋。（2）测角机构总成测角机构总成包括：罗盘、照像机、定时器（机械钟或电子定时器）或传感器（非磁传感器或运动传感器）、电池筒。（3）打捞杆总成（用于仪器回收）打捞杆总成包括：绳帽、加重打捞杆、卡瓦式打捞矛。2）辅助设备、工具包括胶片盒、显影罐、阅读器、铅模、测斜绞车、管钳、秒表。3）性能、规范① 测量参数。井斜角、磁方位角、造斜器工具面角。② 测量范围。为井斜角 0°〜120°，方位角 0°〜360°，工具面角 0°〜360°③ 测量精度。为井斜角土 0.5°，方位角±1°。④ 工作温度不超过 100°C。⑤ 电源 4.5V，2 号碱性电池 3 节。⑥ 仪器杆外径为 44.45mm（13/4j4）用途。用于井下定向造斜、测量井斜角、方位角、扭方位。5）操作注意事项① 进行投测时，测角机构的罗盘向上，不得倒置。② 定向用仪器外筒总成不得投测。③ 定向杆的定向鞋缺口必须与仪器悬挂装置上的刻线在同一条直线上，下井前须检查、校准。2．高温单点测斜仪高温单点测斜仪与常温单点测斜仪的工作原理和基本结构相同。其耐高温性能好，是因为将仪器的测量系统装在一个特制的隔热套筒内，可用于 260°C 高温的深井测斜，连续工作可达 4h。二、磁性多点照像测斜仪1．常温磁性多点测斜仪1）结构组成① 仪器杆外筒总成包括打捞头、联轴节、扶正短节、加长杆、上连接器、仪器筒、下连接器、加长杆和减震引鞋。② 测角机构总成包括罗盘、照像机总成、胶片盒、马达、定时器和电池筒。③ 打捞杆总成包括绳帽、加重打捞杆和卡瓦式打捞锚。2）辅助设施包括阅读器、显影罐、暗袋、多点胶片、秒表、管钳等。3）性能、规范① 仪器筒外径...
