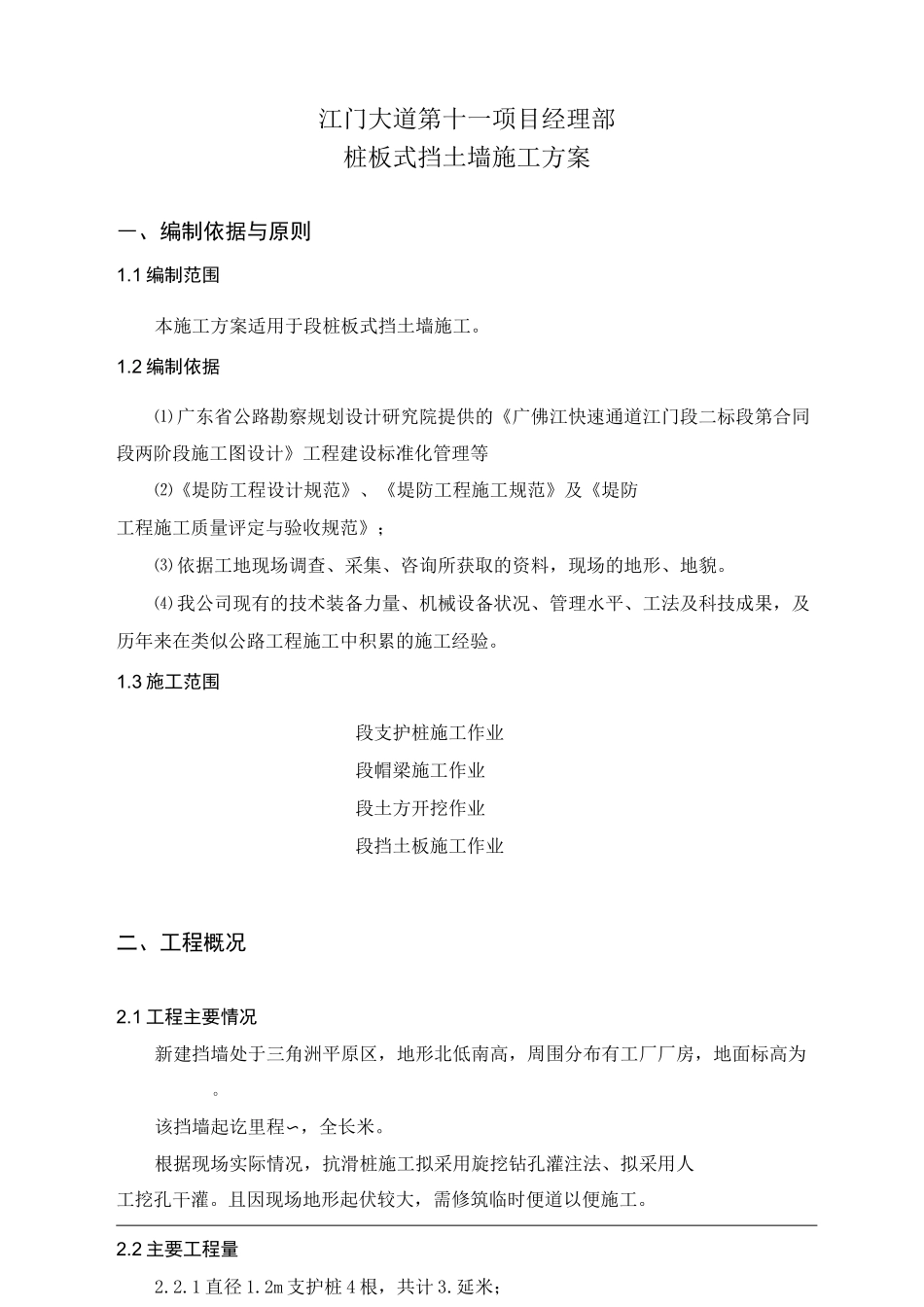

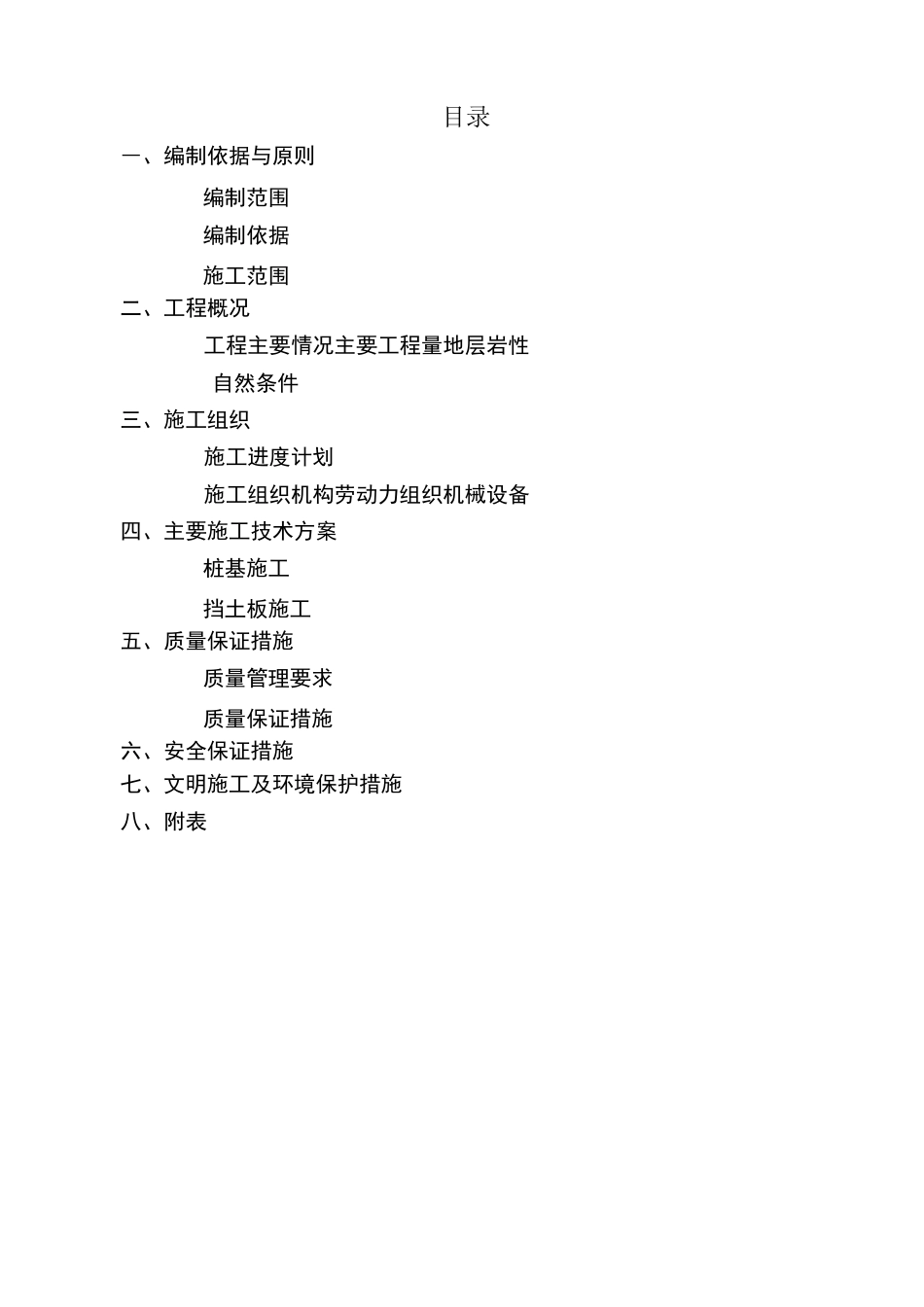

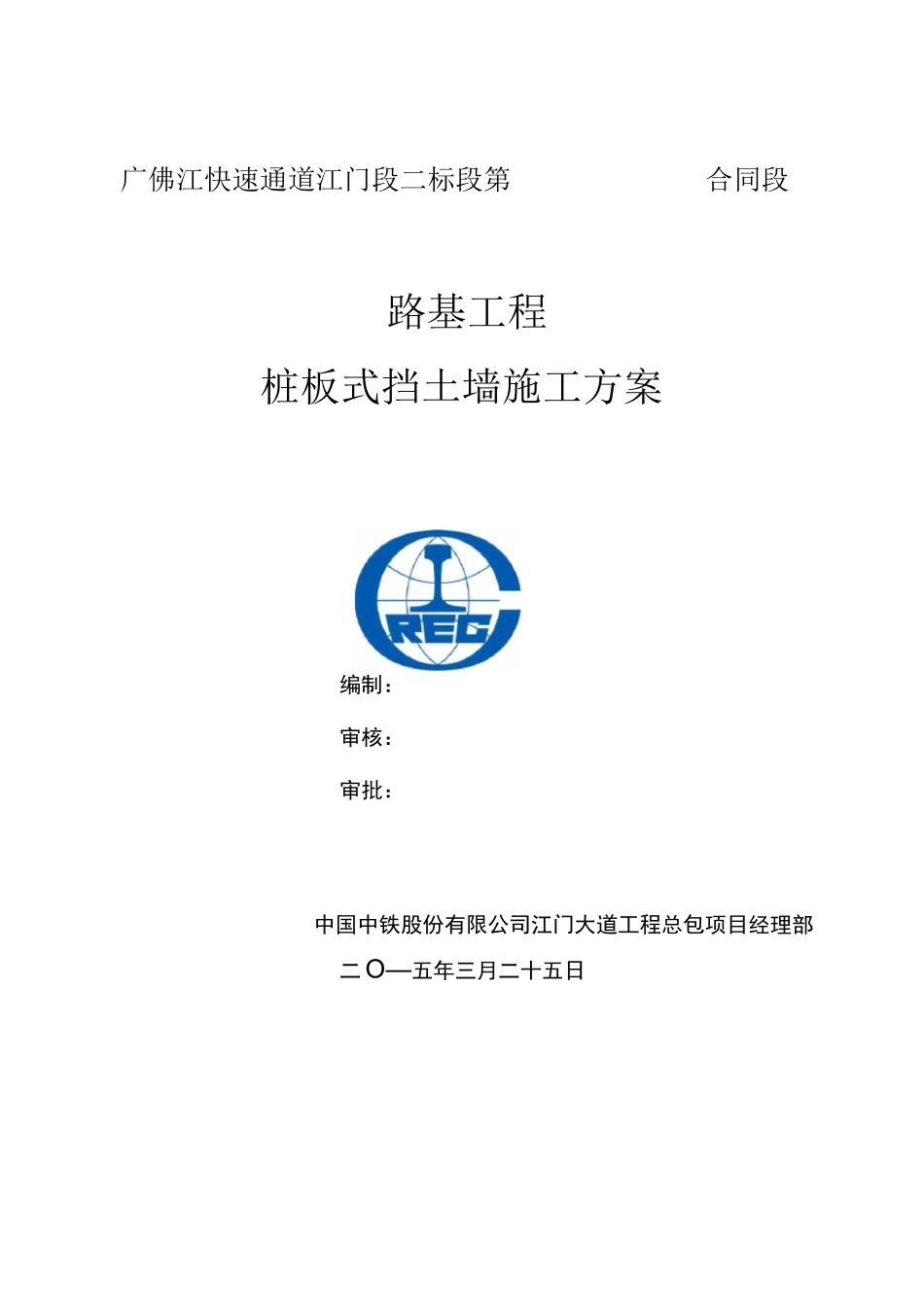

路基工程桩板式挡土墙施工方案编制：审核：审批：中国中铁股份有限公司江门大道工程总包项目经理部二 O—五年三月二十五日广佛江快速通道江门段二标段第合同段目录―、编制依据与原则编制范围编制依据施工范围二、工程概况工程主要情况主要工程量地层岩性自然条件三、施工组织施工进度计划施工组织机构劳动力组织机械设备四、主要施工技术方案桩基施工挡土板施工五、质量保证措施质量管理要求质量保证措施六、安全保证措施七、文明施工及环境保护措施八、附表江门大道第十一项目经理部桩板式挡土墙施工方案―、编制依据与原则1.1 编制范围本施工方案适用于段桩板式挡土墙施工。1.2 编制依据⑴ 广东省公路勘察规划设计研究院提供的《广佛江快速通道江门段二标段第合同段两阶段施工图设计》工程建设标准化管理等⑵《堤防工程设计规范》、《堤防工程施工规范》及《堤防工程施工质量评定与验收规范》；⑶ 依据工地现场调查、采集、咨询所获取的资料，现场的地形、地貌。⑷ 我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果，及历年来在类似公路工程施工中积累的施工经验。1.3 施工范围段支护桩施工作业段帽梁施工作业段土方开挖作业段挡土板施工作业二、工程概况2.1 工程主要情况新建挡墙处于三角洲平原区，地形北低南高，周围分布有工厂厂房，地面标高为O该挡墙起讫里程〜，全长米。根据现场实际情况，抗滑桩施工拟采用旋挖钻孔灌注法、拟采用人工挖孔干灌。且因现场地形起伏较大，需修筑临时便道以便施工。2.2 主要工程量2.2.1 直径 1.2m 支护桩 4 根，共计 3.延米；2.2.2 截面尺寸 10（帽梁 111.3 米。2.2.3 厚度 20n 挡土板 1.席。2.3 地层岩性桥位位于较硬变质岩类区，钻孔揭露桥位区覆盖层为第四系素填土，河流冲积相粘性土层、砂层，海陆交互相软土层等组成；基底由寒武系变质岩类及其风化层等组成，钻孔揭示本桥位区岩面起伏，变化较大。2.4 自然条件2.4.1.气候江门市属亚热带低纬地区，位于珠江口西岸，全区有 25k 的海岸线，受海洋性季风影响，气候特征是温暖多雨，日照平均 10 小时以上。气候温暖湿润，适宜种植水稻和各种经济植物，无霜期在 3 天以上，终年无雪，气温年际变化不大，年平均气温全区均在 22°C 左右，年均降雨量 213.3mm。一年之中，主要的灾害性天气有：暴雨（连续性暴雨和特大暴雨）、台风、干旱、冷害等。每年夏秋季节时有范围小实发性强的雷雨大风、龙卷、冰雹等对...
