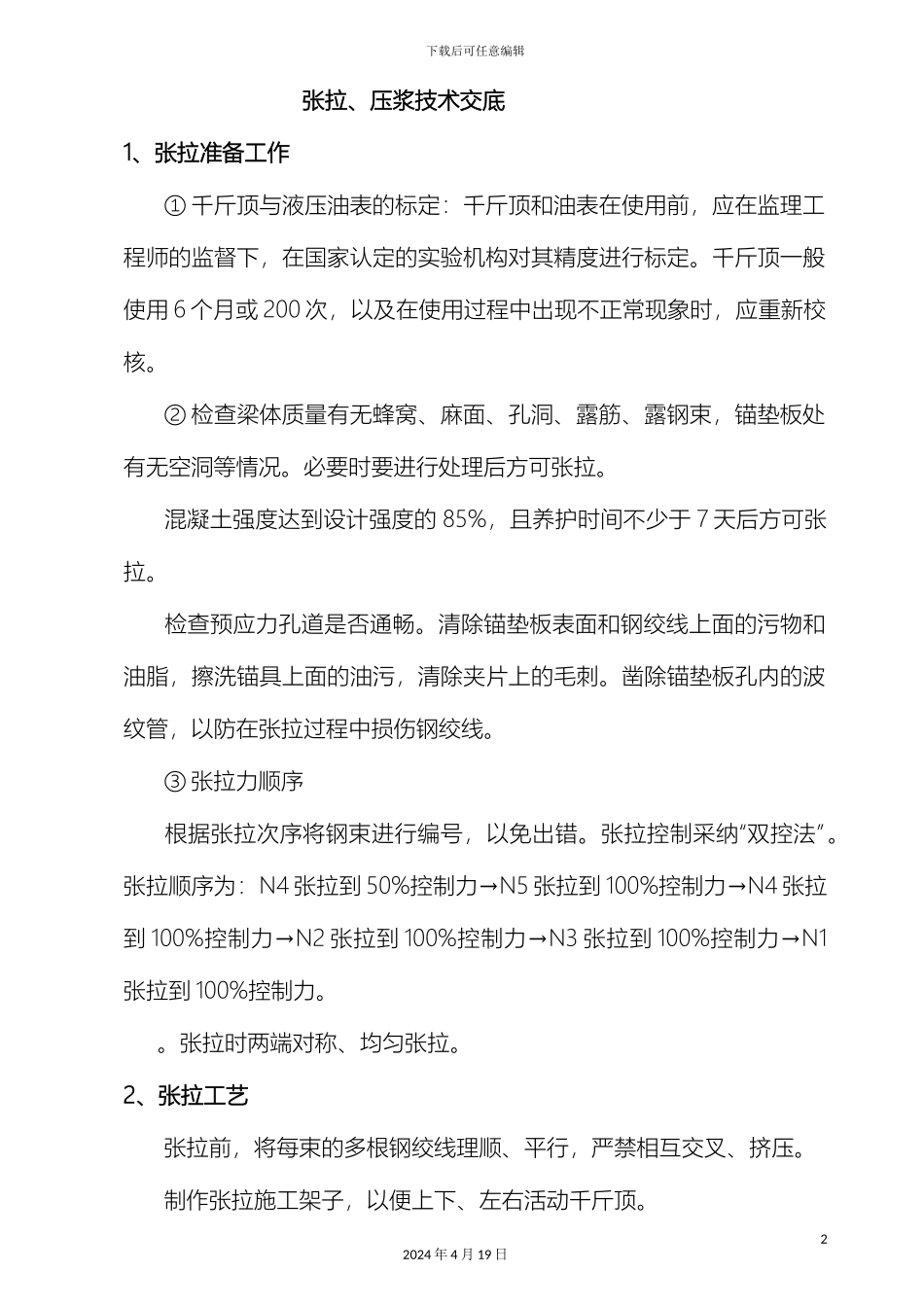

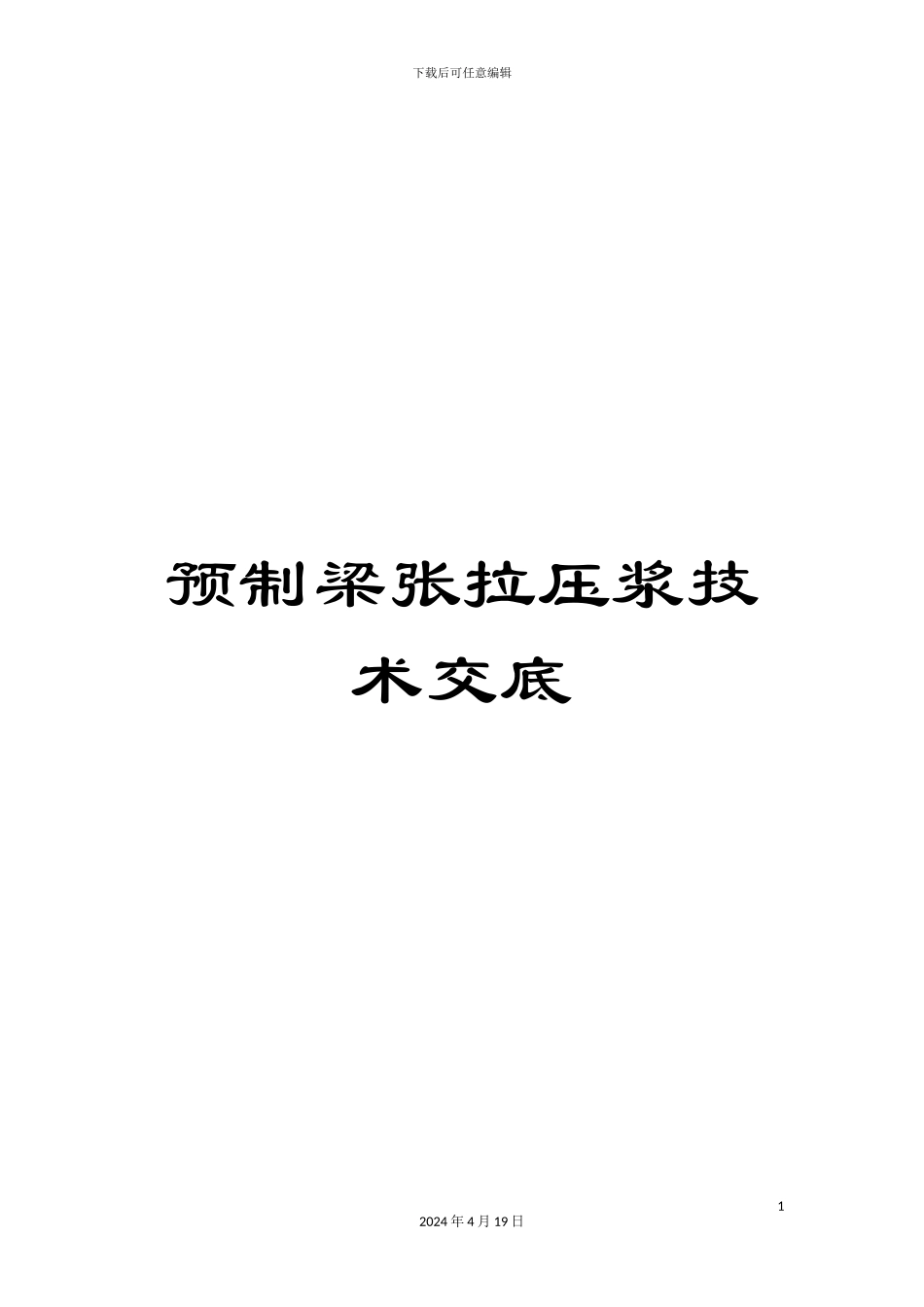

下载后可任意编辑预制梁张拉压浆技术交底12024 年 4 月 19 日下载后可任意编辑张拉、压浆技术交底1、张拉准备工作 ① 千斤顶与液压油表的标定：千斤顶和油表在使用前，应在监理工程师的监督下，在国家认定的实验机构对其精度进行标定。千斤顶一般使用 6 个月或 200 次，以及在使用过程中出现不正常现象时，应重新校核。 ② 检查梁体质量有无蜂窝、麻面、孔洞、露筋、露钢束，锚垫板处有无空洞等情况。必要时要进行处理后方可张拉。 混凝土强度达到设计强度的 85%，且养护时间不少于 7 天后方可张拉。 检查预应力孔道是否通畅。清除锚垫板表面和钢绞线上面的污物和油脂，擦洗锚具上面的油污，清除夹片上的毛刺。凿除锚垫板孔内的波纹管，以防在张拉过程中损伤钢绞线。 ③ 张拉力顺序 根据张拉次序将钢束进行编号，以免出错。张拉控制采纳“双控法”。张拉顺序为：N4 张拉到 50%控制力→N5 张拉到 100%控制力→N4 张拉到 100%控制力→N2 张拉到 100%控制力→N3 张拉到 100%控制力→N1张拉到 100%控制力。。张拉时两端对称、均匀张拉。2、张拉工艺 张拉前，将每束的多根钢绞线理顺、平行，严禁相互交叉、挤压。 制作张拉施工架子，以便上下、左右活动千斤顶。22024 年 4 月 19 日下载后可任意编辑 装工作锚环和夹片：将钢绞线穿入锚环上相对应的小孔，调整钢绞线平行顺直后，将工作锚环贴紧锚垫板。在每小孔中的钢绞线外周插入夹片，夹片缝隙大小要调整均匀。装限位板：使限位板上的小孔对准相应的钢绞线和锚环小孔后，使限位板紧贴锚环、无缝。 装千斤顶：钢束穿过千斤顶的穿心孔道，千斤顶紧贴限位板，务必使千斤顶、限位板、锚环、锚垫板都在同一中心线上（即四对中）。 注意：钢绞线在千斤顶内要理顺平行千万不能交错。 装工具锚环和夹片：按上述步骤操作，工具锚夹片的光面先抹少许石腊或用透明胶带缠裹 3-5 圈后再装入，便于张拉完后夹片退出。 开动油泵少许打油，千斤顶张拉缸保持适量油压后稍松千斤顶吊索，调整千斤顶使千斤顶、锚具、锚垫板在同一中心线上，否则应进行调整，以防造成较大的预应力损失或张拉过程中出现断丝。 分级进行张拉： 0→10%σk（初应力）→ 20%σk（测伸长量）→100%σk（测伸长量并核对）→（持荷 2 分钟，以消除夹片锚固回缩时的预应力损失）→锚固（观测回缩）。 实际伸长量计算公式为：实际伸长量=100%σk 伸长量-10%σk 伸长量+20%σk 伸长量-10%σk ...
